贴片铝电解电容尺寸和封装

时间: 2021-03-07 浏览次数：

Size D x L(mm) 尺寸 Reel (pcs) 卷盘（个） Carton (reels) 箱（卷） Carton (pcs) 箱（个） 4x5.4/5.8 2,000 12 24,000 5x5.4/5.8 1,000 12 12,000 6.3x5.4/5.8 1,000 10 10,000 6.3x77 1,000 10 10,000 6.3x10.5 750 10 7,500 8x6.2 1,000

TAPING SPECIFICATIONS 编带标准

For Chip Type Aluminum Electrolytic Capacitors 贴片式铝电解电容器

Carrier Tape 载带

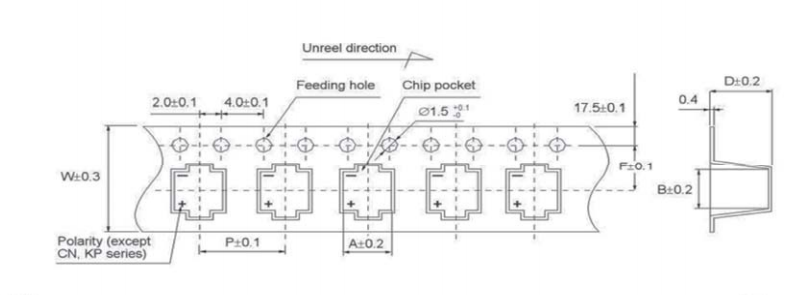

Drawing 1 (for Ø4 ~ Ø10) 外形图1
贴片铝电解电容载带

Dimension 尺寸表

ØD x L(mm)	4x5.4/5.8	5x5.4/5.8	6.3x5.4/5.8	6.3x7.7/10.5	8x10.5/12.5	10x10.5/12.5/13.5
W	12.0	12.0	16.0	16.0	24.0	24.0
P	8.0	12.0	12.0	12.0	16.0	16.0
F	5.5	5.5	7.5	7.5	11.5	11.5
A	5.0	6.0	7.0	7.0	8.7	10.7
B	5.0	6.0	7.0	7.0	8.7	10.7
D	6.2	6.2	6.2	8.4/11.0	11.0/13.2	11.0/13.2/14.0

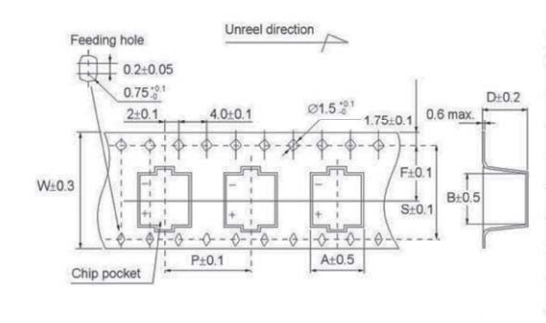

Drawing 2 (for Ø12.5 ~ Ø16) 外形图2
贴片铝电解电容载带

Dimension 尺寸表

ØD x L(mm)	12.5x13.5	12.5x16	16x16.5/21.5
W	32.0	32.0	44.0
P	24.0	24.0	28.0
F	14.2	14.2	20.2
A	14.0	14.0	17.5
B	14.0	14.0	17.5
D	14.0	16.5	17.5/22.5
S	28.4	28.4	40.4

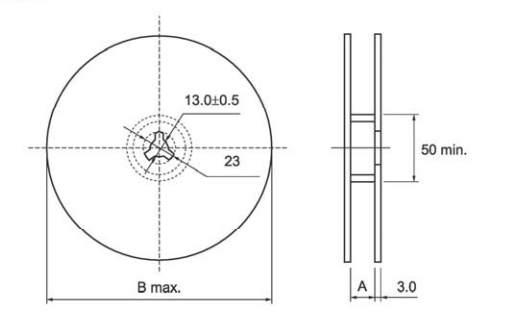

Reel 卷盘
贴片铝电解电容卷盘图

ØD x L(mm)	4x5.4/5.8	5x5.4/5.8	6.3x5.4/5.8/7.7/10.5/11.5	8x10.5/12.5	10x10.5/12.5	10x13.5	12.5x13.5/16	16x16.5
A	14	14	18	26	26	26	34	46
B	382	382	382	382	382	382/332	382/332*	332*

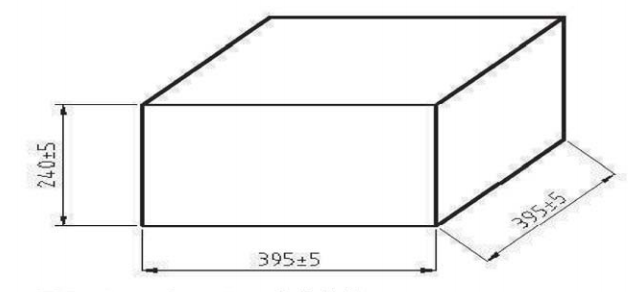

Carton-box 外箱
贴片铝电解电容外箱

Package Quantity 包装数量

Size Ø D x L(mm) 尺寸	Reel (pcs) 卷盘（个）	Carton (reels) 箱（卷）	Carton (pcs) 箱（个）
4x5.4/5.8	2,000	12	24,000
5x5.4/5.8	1,000	12	12,000
6.3x5.4/5.8	1,000	10	10,000
6.3x7.7	1,000	10	10,000
6.3x10.5	750	10	7,500
8x6.2	1,000	10	10,000
8x10.5	500	7	3,500
8x12.5	500	7	3,500
10x10.5	500	7	3,500
10x12.5	450	7	3,150
10x13.5	450	7	3,150
12.5x13.5	250	5	2,500
12.5x16	200/150	5	1,000/750
16x16.5	125	5	625
