噪声对策基本（五东莞电容厂家）：片状三端子电容器

继上回的片状铁氧体磁珠之后，这次我们将为各人带来片状三端子电容器的先容。

　　＜引线型陶瓷电容器＞

　　在先容片状三端子电容器之前，最好先相识一下引线型三端子电容器。这有助领略片状三端子电容器的内容。

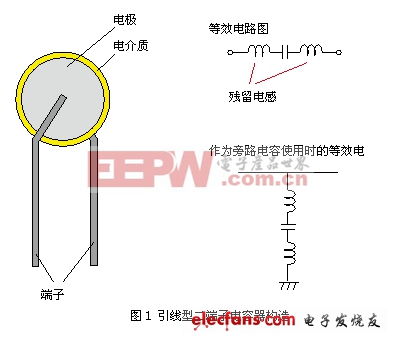

　　图1为普通的引线型陶瓷电容器（二端子）布局。

　　在单板的电介质两侧涂上电极，再安装上引线端子即组成引线型陶瓷电容器布局。由于其引线端子部门带有微小的电感（残留电感），因此在作为旁路电容利用时，会与地面发生电感。

　　图2是将电容器作为旁路电容利用时的插入损耗特性示例。在插入损耗图中，越往下滋扰越小。由于电容器的阻抗跟着频率的增大而增大，因此在高频范畴内，插入损耗也应该如图中虚线所示，逐渐增大。然而，如上所述，由于电容器在实际利用中带有残留电感，因此会发生滋扰，低落频率机能，故表示出如实线所示的V字型插入损耗曲线。

　　＜三端子电容器单侧引出2根引线＞

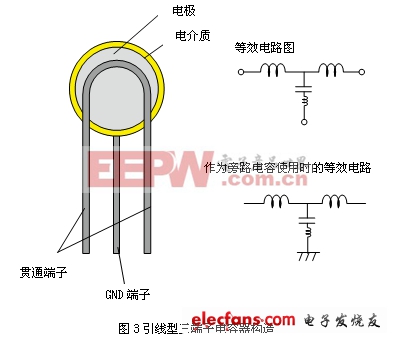

　　三端子电容器是为改进二端子电容器的高频特性而对引线端子的形状举办改造后形成的陶瓷电容器。如图3所示， 10UF 25V，三端子电容器在单侧引出两根引线端子。将两根引出的引线别离毗连至电源和信号线的输入、输出端，将相反一侧接地，即可形成如右图所示的等效电路图。通过这种毗连方法，两根引线侧的引线电感将不进入大地侧，由此可极大地减小接地电感。另外，由于两根引线侧的引线的电感浸染雷同T型滤波器的电感，可以或许起到低落滋扰的浸染。

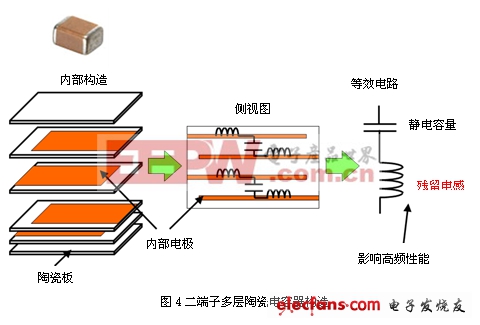

今朝所利用的电容器多为片状多层陶瓷电容器。图4为二端子片状多层电容器的布局观念图。其布局表示为，夹着电介质薄片，别离与两侧外部电极毗连的内部电极交织层叠。由于其为片状布局，且无引线，因此该部门没有残留电感。然而，由于其内部还存在微量电感，因此在较高频率下将导致机能下降。

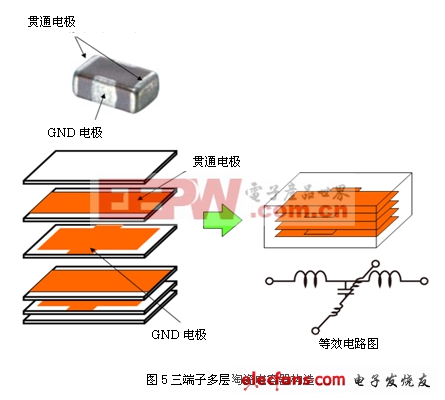

　　与引线型的三端子电容器一样，三端子电容器也可通过改变电极布局提高高频机能。图为片状三端子电容器的布局观念图。在芯片两头接地，夹住电介质，使意会电极与接地电极交互层叠， 10UF 25V，从而形成雷同于穿心电容器的布局。等效电路如图所示，意会电极的电感与其在引线型三端子电容器中的环境一样，起到雷同于T型滤波器的电感的浸染，因此可减小残留电感的影响。另外，由于接地端毗连间隔较短，因此该部门的电感也很是微小。而且，由于接地端毗连两头，因此呈并联毗连状态，电感也将低落一半。
