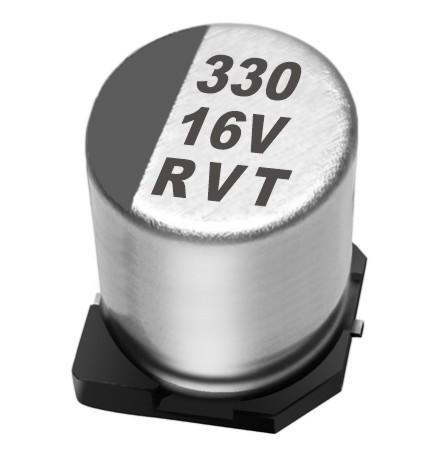

什么是铝电解电容？ 贴片铝电解电容全称：贴片铝电解电容器，简称：片式铝电解，片铝或直接简称为电解电容。英文全称为SMD Aluminum Electrolytic Capacitor。

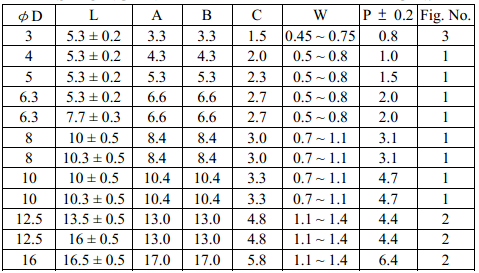

规格封装尺寸，按公制尺度分为：Φ4×5.5mm、Φ5×5.5m、Φ6.3×5.5mm、Φ6.3×7.7mm、Φ8×6.2mm、Φ8×10.2mm 、Φ10×10.2mm 、Φ10×12mm等。
额定电压：4V～50V；通例利用的容量范畴：0.1uF～220uF，跟着相关技能及质料的成长，*大额定电压至100V和*大容量至1000 uF产物也已在遍及回收。
铝电解电容器的组成：是由正箔、负箔和电解纸卷成芯子，用引线引出正负极，含浸电解液后通过导针引出，再用铝壳和胶密封起来。片式铝电解电容器体积固然较小，但因为通过电化学腐化后，电极箔的外貌积被扩大了，且它的介质氧化膜很是薄，所以，片式铝电解电容器可以具有相对较大的电容量。正确选用一颗贴片铝电解电容器产物，要留意的参数包罗：电容量、额定电压、温度、寿命以及特性（好比高频低阻抗）的要求，详细请参考本手册。

相识贴片铝电解电容价值、规格、型号参数，寻找风华铝电解电容署理商、台湾立隆铝电解电容器署理商以及替代红宝石铝电解电容署理商，批发商及小批量零售铝电解电容电话、查察贴片铝电解电容署理证书，请接洽南京南山客服电话400 888 5058

贴片铝电解电容的极性与正负鉴定 　　贴片铝电解电容器一般有正、负极之分，即具有极性。因此在电路中利用时正、负极不能接错。此刻已经可以制造无极性的或用于交换电路的电解电容器，称为双极性电解 电容或无极性电解电容。在外加电压的浸染下，由于某种原因而引起局部损坏的器件，具有自行修补的浸染，这种现象叫做电解电容的自愈。
　　利用范畴一般只能 在－20℃～＋70℃以内。特性受温度、频率的影响很大。一般常常利用的都是铝电解电容，容量、耐压、正负极都 标志在外壳上。有时也用引线的是非来暗示，长线为正，短线为负。

安装留意事项

(1)用过的电容器不能再利用，但作为周期查抄可卸下来测试电机能。
(2)假如电容器已充电，利用前要用一个约1KΩ的电阻放电。
(3)假如电容器在高出35℃，湿度大于70%的条件下存放，其泄电流大概上升，可通过一个约1KΩ的电阻施加额定电压处理惩罚。
(4)安装前要确认电容器的额定容量，电压及极性。
(5)掉在地面上的电容器不要利用。
(6)变形的电容器不要利用。
(7)电容器的正负引线间距应与PCB板焊孔的位置相吻合。若将电容器强行插入孔距不配套的电路板，会有应力浸染于引线，这将导致电容器短路或泄电流上升。
(8)安装时把电容器引脚或焊针插入PCB板，直到电容器底部贴到PCB板外貌。
(9)不要施加高出划定的机器压力。当拉力施加到电容器引出线，该拉力将浸染于电容器内部，这将导致电容器内部短路，开路或泄电流上升。电容器焊装到电路板，请勿强烈摇动电容器。

a.电容器正、负极间距必需与线路板孔距相吻合；
b.担保电容器防爆阀上留有必然空间；
c.电容器防爆阀上方只管制止配线及安装其他元器件；
d.电路板上，电容器的安装位置，请不要有其他配线；
e.电容器附近及电路板只管制止设计、安装发烧元件；

铝电解电容在电子电路中设计利用时的发起？ 1.在滤波电路中按照详细环境取电压值为噪声峰值的1.2--1.5倍，并不按照滤波电路的额定值；
2.铝电解电容的正下面不得有焊盘和过孔。
3.不得和周边的发烧元件直接打仗。
4.铝电解电容分正负极，不得加反向电压和交换电压，对大概呈现反向电压的处所应利用无极性电容。
5.对需要快速充放电的处所，不该利用铝电解电容器，应选择出格设计的具有较长命命的电容器。
6.不该利用过载电压。
7.直流电压玉文博电压叠加后的缝制电压低于额定值。
8.两个以上电解电容串联的时候要思量利用均衡电阻器，使得各个电容上的电压在其额定的范畴内。
9.设计电路板时，应留意电容齐防爆阀上端不得有任何线路，，并应留出2mm以上的旷地。
10.电解也主要化学溶剂及电解纸为易燃物，且电解液导电。当电解液与pc板打仗时，大概腐化pc板上的线路。，乃至生烟或着火。因此在电解电容下面不该有任何线路。
11.设计线路板向背应确认发烧元器件不接近铝电解电容
