利用555集成按时器。加少量的外围元件，可做成简朴、实用的线圈匝间短路测试器。操作它能简朴、精确地测定行输出变压器、开关变压器、行敦促变压器和偏转组件的线圈是否存在匝间短路。

一、电路布局

555电路是一块成果强大，利用机动，应用遍及的集成电路。回收8脚双列直插布局。在3～18V内均可正常事情。

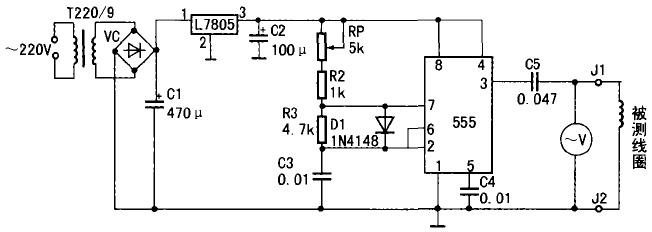

用555电路建造的线圈匝间短路测试器的电道理图如附图所示。555电路与外接元件组成多谐振荡器。方波脉中由③脚经C5耦合输出。

测试器可安装在一个别积为65×50×40mm。的直流电源塑料盒中。体积小巧。利用利便。交换电压表用电冰箱延时稳压器上常用的微形交换电压表改装而成：改装时别离刮去原字面上100、200、300三个数字最后头的一个0。将本来的整流二极管1N4007换成高频整流二极管。接入已知的30V、50Hz的交换电压。适当减小并调解原分压电阻的巨细，使指针指在30V刻度线上即可。

图1中的按时电容C3和输出耦合电容C5要选用高频特性好的高频瓷片电容或薄膜电容。输出端J1、J2接两根带鳄鱼夹的软导线。

二、利用要领

测试器空载时。交换电压表的示数约为1V。用示波器丈量输出端为5Vpp的方波脉冲，调理RP。方波脉冲的频率可在12.5～25kHz之间变革。

测试时，测试器的两个输出端J1、J2别离接被测电感的两头。被测线圈的电感L与输出耦合电容C5构成串联电路。调理RP，当输出方波脉冲的频率便是LC串联电路的固有频率时，电压表的示数最大。假如被测线圈的电感量较大(如彩色电视机的“FBT”低级线圈的电感为3.26mH)，绕组无匝间短路时。电压表的示数可达30V。若用示波器丈量线圈两头为一幅度为80Vpp。周期为80us(频率为12.5kHz)的正弦波。假如被测线圈的电感量较小(如行敦促变压器的次级线圈为0.427mH)，电压表的最大示数为16V。用示波器丈量为35Vpp周期为30 us的正弦波。

当被测线圈存在匝间短路时，线圈的Q值大幅度下降，这时电压表的示数会大大减小。

1 行输出变压器(FBT)的检测

(1) 独立检测：将待测“FBT”从电路板上焊下来，对付彩色电视机或彩色显示器的“FBT” ，将测试器的两输端接“FBT”的低级绕组(+B端与C端)。若为利害电视机的“FBT”接升压电容和阻尼二极管毗连端，调理RP使电压表的示数UL最大。无匝间短路的“FBT”。电压表的示数一般在20V～30V之间。用导线在“FBT”的磁芯上穿绕一匝，将两头连通，做成一匝短路环，这时电压表的示数Uo下降到2V阁下。

无匝间短路的“FBT”，UL/Uo＞8，内部存在匝间短路的“FBT”。UL大大减小，UL/Uo6。内部存在匝间短路的开关变压器，UL的值很小，且匝间短路越严重时，UL的值越小。当穿绕一匝短路环时，电压表的示数下降得很小，UL/Uo6。匝间短路的行敦促变压器，UL的值小得多， 1000UF 25V，穿绕一匝短路环时，电压表的示数下降得也很小，且匝间短路越严重，UL 的值越小。

用硅钢片做磁芯的行敦促变压器，其UL和Uo都很小，不能用此测试器来检测鉴定。

4 行偏转线圈的检测

将偏转线圈的插头从电路板上取下来，测试器的输出端接行偏转线圈的输入端，调理RP使UL最大。无匝间短路的行偏转线圈的UL一般在22V阁下。假如测得的UL较小，可再将行偏转线圈的两个绕组分隔，别离检测它们的UL值，无匝间短路的行偏转线圈，两个UL值近似相等， 10UF 100V，假如两者相差较大。则行偏转线圈内存在匝间短路。还可进一步将行偏转线圈从显象管上取下来，紧贴行偏转线圈做一短路环，检测Uo，无匝间短路的行偏转线圈Uo一般在16V阁下。由于行偏转线圈的绕组之间回收松耦合，无匝间短路的行偏转线圈，UL/Uo＞1.3，匝间存在短路的行偏转线圈UL/Uo＞1.2。

三、对检测功效的说明

对付差异的电感线圈，由于L、Q及绕组之间的耦合度差异，用该线圈匝间短路测试器测得的UL和Uo离散性较大。对付行输出变压器、开关变压器和行敦促变压器这类电感量较大，Q值高和线圈之间回收紧耦合的电感线圈，由于UL/Uo＞6，可简朴、精确地鉴定绕组是否存在匝间短路。对付行偏转线圈这类绕组间回收松耦合的电感线圈，无匝间短路的行偏转线圈UL/Uo
