电容开关叠层固态电容常识详解

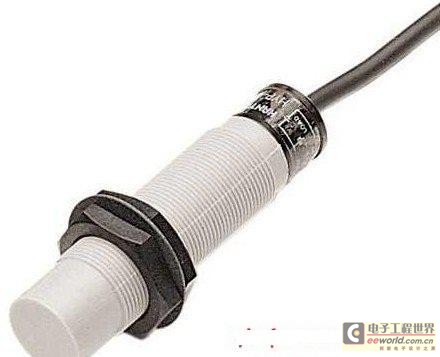

电容开关是一种高度智能化的物位丈量产物，道理是回收先进的射频电容技能，通过几班电容的变革来测定物位并具有报警开关的开关器件。有单点、双点、三点、四点可供选择。

电容开关的主要特点

回收数据存储技能，断电后参数不丢失，可生存数据长达10年。

回收射频电容丈量及微节制器技能，可以检测固体颗粒、粉料和液体（包罗导电介质和非导电介质）尤其是可丈量强腐化性介质；丈量温度可达180℃，耐压可达4MPa.

能降服探头上粘附层及物料喷溅对丈量的影响。在这些场所，均不会发生误行动。

只需按动设定按键，即可完成报警点的配置。设定按键还具有防振动特点，制止报警点被不须腹地修改。

上限报警方法和下限报警方法可机动配置。

回收聚四氟乙烯掩护探极，合用于高温、高压情况。

电容开关的主要参数

情况温度：-30～70℃；

情况湿度：≤95%RH；

防护品级：IP65；

电源：220V.AC±10%或24V.DC±15% ；

继电器触点容量：220V.AC/3A或24V.DC/5A；

相对介电常数：ε≥1.6；

延迟时间：0、2、4、8、1 6、3 2秒；

功耗：≤1W；

防爆品级：ExdⅡCT4

电气接口：M20×1.5；

探极长度：350mm或由用户指定；

进程温度：普通-20～80℃；高温-25～180℃；

进程压力：-0.1～4.0MPa.

电容开关的道理

电容开关回收射频电容技能，将容器内的物位变革量转换成电容变革量，探极作为电容的一个极板，容器壁（或帮助探极）作为另一个极板， 1000UF 6.3V，通过电子插件把电容量的变革转换成脉冲频率的变革，由微节制器来完成报警点的设定和报警行动的实现。它降服了以往传统丈量方法（如充放电法等）报警精度低、调校步调巨大给用户带来的未便，通过一只设定按键来确认报警点，并将此报警点恒久存储。若需改变报警点，只需从头设定即可。

电容开关的安装

电容开关安装时应按照探极的差异形式及现场环境采纳顶装（从仓顶垂直安装）或侧装（仓壁侧面安装）。

1、顶装时，应选择能避开进料时物料攻击的位置安装，与仓壁间隔应大于200mm.侧装时应向下倾斜20～30°，以免探极严重挂料。

2、拆装物位开关时，不要用手抱住壳体拧动，应利用扳手拧动进程毗连件。

3、无帮助探极时， 68UF 35V，应担保物位开关壳体与金属容器精采打仗(
