硬件设计中电100UF 50V容电感磁珠总结

铝电解电容器：极性，容量大，能耐受大的脉动电流，但容量误差大，泄泄电流大，适合于低频旁路、信号耦合和电源滤波等场所。

胆电解电容：拥有普通电解电容的特性，泄电流极小，寿命长，容量误差小，体积小，适合小型设备中。

薄膜电容器：是无极性电容器，用于差滤波器、积分、振荡和按时电路。

瓷介电容器：无极性电容适合于高频旁路。

陶瓷电容器：是无极性电容器，有高频陶瓷电容和低频陶瓷电容。合用于高、低频电路中，不适合脉冲电路，不然容易击穿。

别的，在鉴定电解电容极性时，直插式电解电容器，有白色标志可能引线较短的一端为负极；假如是贴片电解电容，有横杆标志的一端为正极。

二极管和三级管：

如3AX82_81,

对证料的定名方法：A－N型锗质料 B－P型锗质料 C－N型硅质料 D－P型硅质料。

对范例的定名方法为：P—普通管 W－稳压管。

三极管中，对证料的定名方法：A－PNP型锗质料 B－NPN型锗质料 C－PNP型硅质料 D－NPN型硅质料。

对范例的定名方法为：Z－整流管 X－低频小功率管 U－光电管 K－开关管 CS－场效应管。

磁珠电感：

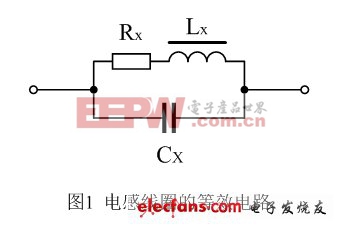

为了滤除电源电路对系统的噪声滋扰，往往在电源输出增加一个电感或磁珠，以滤除电源电路带来的噪声。电感的滤波是反射式滤波，对各类频率的信号都有衰减，磁珠则是接收式滤波，只对1KHz信号有大的衰减，对其他信号衰减较小。磁珠有时需要思量其散热，不然会影响其导磁机能。标称值:因为磁珠的单元是凭据它在某一频率发生的阻抗来标称的，阻抗的单元也是欧姆 .一般以100MHz为尺度，好比2012B601，就是指在100MHz的时候磁珠的阻抗为600欧姆。额定电流:额定电流是指能担保电路正常事情答允通过电流.电感与磁珠的区别:有一匝以上的线圈习惯称为电感线圈,少于一匝（导线直通磁环）的线圈习惯称之为磁珠;电感是储能元件,而磁珠是能量转换（耗损）器件;电感多用于电源滤波回路,磁珠多用于信号回路,用于EMC对策;磁珠主要用于抑制电磁辐射滋扰,而电感用于这方面则偏重于抑制传导性滋扰.两者都可用于处理惩罚EMC、EMI问题;电感一般用于电路的匹配和信号质量的节制上.在模仿地和数字地团结的处所用磁珠.磁珠有很高的电阻率和磁导率，他等效于电阻和电感串联，但电阻值和电感值都随频率变革。 他比普通的电感有更好的高频滤波特性，在高频时泛起阻性，所以能在相当宽的频率范畴内保持较高的阻抗，从而提高调频滤波结果。作为电源滤波，可以利用电感。磁珠的电路标记就是电感可是型号上可以看出利用的是磁珠在电路成果上，磁珠和电感是道理沟通的，只是频率特性差异而已

磁珠由氧磁体构成，电感由磁心和线圈构成，磁珠把交换信号转化为热能，电感把交换存储起来，迟钝的释放出去。磁珠对高频信号才有较大阻碍浸染，一般规格有100欧/100mMHZ ,它在低频时电阻比电感小得多。铁氧体磁珠 (Ferrite Bead) 是今朝应用成长很快的一种抗滋扰组件，便宜、易用，滤除高频噪声结果明显。在电路中只要导线穿过它即可（我用的都是象普通电阻容貌的，导线已穿过并胶合，也有外貌贴装的形式，但很少见到卖的）。当导线中电流穿过期，铁氧体对低频电流险些没有什么阻抗，而对较高频率的电流会发生较大衰减浸染。高频电流在个中以热量形式披发，其等效电路为一个电感和一个电阻串联，两个组件的值都与磁珠的长度成比例。磁珠种类许多，制造商应提供技能指标说明，出格是磁珠的阻抗与频率干系的曲线。有的磁珠上有多个孔洞，用导线穿过可增加组件阻抗（穿过磁珠次数的平方），不外在高频时所增加的抑制噪声本领不行能如预期的多，而用多串联几个磁珠的步伐会好些。铁氧体是磁性质料，会因通过电流过大而发生磁饱和，导磁率急剧下降。大电流滤波应回收布局上专门设计的磁珠，还要留意其散热法子。

铁氧体磁珠不只可用于电源电路中滤除高频噪声（可用于直流和交换输出），还可遍及应用于其它电路，其体积可以做得很小。出格是在数字电路中，由于脉冲信号含有频率很高的高次谐波，也是电路高频辐射的主要来源，所以可在这种场所发挥磁珠的浸染。

铁氧体磁珠还遍及应用于信号电缆的噪声滤除。

留意：二极管类（DIODE）,DIODExx,数字xx暗示功率，数值越大，功率越大,也暗示两个焊点间的间隔。而非极性电容类RADxx和极性电容类（RB.2/.4～RB.5/1.0）,电阻类（AXIAL0.3～AXIAL1.0）300mil,1000mil、可变电阻类（VR1～VR5）,数值xx暗示两个焊点间的间隔。

钟振管脚（有源晶体振荡器）：1脚DD悬空，2脚接地，3DD脚输出，4DD脚电源

CPLD_JTAG1管脚：1DDTCK ,2—GND ,3—TDO ,4—VDD ,5—TMS ,6/7/8空，9—TDI ,10—GND
