　　电子设备中有各类百般的图。可以或许说明它们事情道理的是电道理图，简称电路图。电路图有两种，一种是说明模仿电子电路事情道理的。它用各类图形标记暗示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单位电路按事情道理的干系毗连起来。这种图恒久以来就一直被叫做电路图。另一种是说明数字电子电路事情道理的。它用各类图形标记暗示门、触发器和各类逻辑部件，用线条把它们按逻辑干系毗连起来，它是用来说明各个逻辑单位之间的逻辑干系和整机的逻辑成果的。为了和模仿电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。除了这两种图外，常用的尚有方框图。它用一个框暗示电路的一部门，它能简捷明白地说明电路各部门的干系和整机的事情道理。

　　一张电路图就好象是一篇文章，各类单位电路就比如是句子，而各类元器件就是构成句子的单词。所以要想看懂电路图，还得从认识单词 —— 元器件开始。有关电阻器、电容器、电感线圈、晶体管等元器件的用途、种别、利用要领等内容，本刊近期已作了许多先容，因此在讲座中不再反复先容。本文只把电路图中常呈现的各类标记重述一遍，但愿初学者熟悉它们， 100UF 16V，并记着不忘。

　　电阻器与电位器

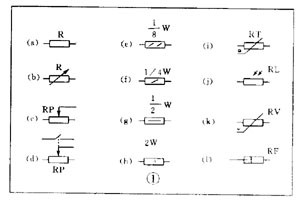

　　标记详见图 1 所示，个中( a )暗示一般的阻值牢靠的电阻器，( b )暗示半可调或微调电阻器;( c )暗示电位器;( d )暗示带开关的电位器。电阻器的文字标记是“ R ”，电位器是“ RP ”，即在 R 的后头再加一个说明它有调理成果的字符“ P ”。

　　在某些电路中，对电阻器的功率有必然要求，可别离用图 1 中( e )、( f )、( g )、( h )所示标记来暗示。

　　尚有几种非凡电阻器的标记，第 1 种是热敏电阻标记，热敏电阻器的电阻值是随外界温度而变革的。有的是负温度系数的，用 NTC 来暗示;有的是正温度系数的，用 PTC 来暗示。它的标记见图( i )，用 θ 或 t° 来暗示温度。它的文字标记是“ RT ”。第 2 种是光敏电阻器标记，见图 1 ( j )，有两个斜向的箭头暗示光泽。它的文字标记是“ RL ”。第 3 种是压敏电阻器的标记。压敏电阻阻值是随电阻器两头所加的电压而变革的。标记见图 1 ( k )，用字符 U 暗示电压。它的文字标记是“ RV ”。这三种电阻器实际上都是半导体器件，但习惯上我们仍把它们看成电阻器。第 4 种非凡电阻器标记是暗示新近呈现的保险电阻，它兼有电阻器和熔丝的浸染。当温度高出 500℃ 时，电阻层迅速剥落熔断，把电路割断，能起到掩护电路的浸染。它的电阻值很小，今朝在彩电顶用得许多。它的图形标记见图 1 ( 1 )，文字标记是“ R F ”。

　　电容器的标记

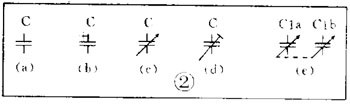

　　详见图 2 所示，个中( a )暗示容量牢靠的电容器，( b )暗示有极性电容器，譬喻各类电解电容器，( c )暗示容量可调的可变电容器。( d )暗示微调电容器，( e )暗示一个双连可变电容器。电容器的文字标记是 C 。

　　电感器与变压器的标记

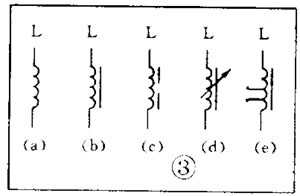

　　电感线圈在电路图中的图形标记见图 3 。个中( a )是电感线圈的一般标记，( b )是带磁芯或铁芯的线圈，( c )是铁芯有间隙的线圈，( d )是带可调磁芯的可调电感，( e )是有多个抽头的电感线圈。电感线圈的文字标记是“ L ”。

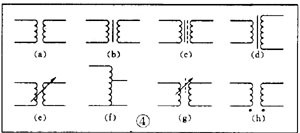

　　变压器的图形标记见图 4 。个中( a )是空芯变压器，( b )是滋芯或铁芯变压器，( c )是绕组间有屏蔽层的铁芯变压器，( d )是次级有中心抽头的变压器，( e )是耦合可变的变压器，( f )是自耦变压器，( g )是带可调磁芯的变压器，( h )中的小圆点是变压器极性的标志。

　　送话器、拾音器和录放音磁头的标记

　　送话器的标记见图 5 ( a )( b )( c )，个中( a )为一般送话器的图形标记，( b )是电容式送话器，( c )是压电晶体式送话器的图形标记。送话器的文字标记是“ BM ”。
