固态电容紧缺到什么境地了？32.768KHZ晶振现货盘一下！
在处事采购进程中，我们最常听到客户说的晶振频率不过乎32.768KHZ、77.503KHZ、60.003KHZ、40.003KHZ和MHZ的12MHZ、14MHZ、16MHZ、24MHZ等等这些。而个中，32.768K是最常用的频率也是最不行或缺的一种，我们天天用的智妙手机、智妙手表、电脑、可穿着设备、各类水电燃气仪表上显示的钟都是由它演变过来。
32.768KHZ是一个尺度频率，晶振频率的应用参数主要包罗尺寸、负载电容、频率毛病、应用范畴这几个方面。按尺寸外形分为插件和贴片，插件主要有2*6、3*8、49s 等，贴片就不行胜数了，按照各公司的差异设计可用的型号有许多，好比：日本KDS晶振就有49SMD、DST310S、DST410S等，应用范畴很是遍及。

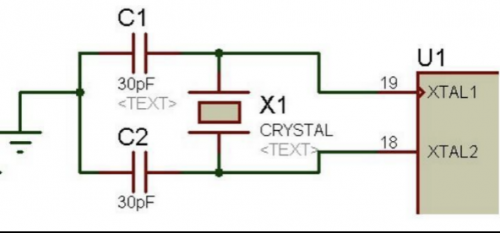

晶振典范电路图
你还好奇为什么是32.768KHZ？
32.768K=32768=2^15
由于32.768K=32768=2^15的干系，32.768KHz的时钟晶振发生的振荡信号颠末石英钟内部门频器举办15次分频后可以获得1HZ的秒信号。时钟系统中，秒是一个出格重要的时间单元，1秒正是1Hz，假如要提高时间精度，那这个1Hz必需要精准。RTC正是通过32.768KHz的晶振中获取1HZ的时钟信号来确按时间和日期。
所以时钟晶振常用32.768KHZ晶振，那有哪些32.768K晶振是当下热卖的呢？
32.768KHZ晶振唯样商城精选推荐
KDS(大真空)品牌
系列
参数
1TJH1
25DR1
A000
4(DST
1610A）系列
·SMD音叉型晶振，1610尺寸，最大厚度0.5mm
·陶瓷外壳、金属盖封装，高精度和高靠得住性
·支持串联电阻50kΩ max
·频率公差20ppm，负载电容6pF, 7pF, 9pF, 12.5pF
·可低耗电驱动
DST210AC
系列
·SMD音叉型晶振,2012尺寸,最大厚度0.55mm
·高精度和高靠得住性
·支持串联电阻80kΩ max
·频率公差20ppm，负载电容6pF, 7pF, 9pF, 12.5pF
·切合车规AEC-Q200尺度
DST310S
系列
·SMD音叉型晶振,3215尺寸,最大厚度0.75mm
·陶瓷外壳、金属盖封装，高精度和高靠得住性
·支持串联电阻50kΩ max
·频率公差20ppm， 2.2UF 400V，负载电容7pF, 9pF, 12.5pF
·切合车规AEC-Q200尺度
NDK(电波家产)品牌
系列
参数
NX2012SA系列
·SMD音叉型晶振，2012尺寸，最大厚度0.55mm
·频率公差25ppm，负载电容6pF, 9pF, 12.5pF
·支持串联电阻 80kΩ max
NX3215SA系列
·SMD音叉型晶振，3215尺寸，最大厚度0.8mm
·优良的耐热性和耐情况特性
·频率公差25ppm，负载电容6pF, 9pF, 12.5pF
·支持串联电阻80kΩ
·切合车规AEC-Q200尺度(MUS-2/3/4后缀)
TXC（台湾晶技）
系列
参数
9H-T12
系列
·SMD晶振，1610尺寸，最大厚度0.5mm
·高靠得住的环保机能
·2 pads外貌贴装封装
·频率公差20ppm，负载电容12.5pF or other spec
·支持串联电阻90kΩ max
9H-T10
系列
·SMD晶振,3215尺寸,最大厚度0.75mm
·高靠得住的环保机能
·频率公差20ppm，负载电容12.5pF or other spec
·支持串联电阻70kΩ max
·切合车规AEC-Q200尺度
9H-T11
系列
·SMD晶振，2012尺寸，最大厚度0.6mm
·频率公差20ppm，负载电容12.5pF or other spec
·支持串联电阻90kΩ max
SJK(晶科鑫)
系列
参数
7MC系列
·SMD晶振，7015尺寸
·频率公差20ppm，负载电容12.5pF
·支持串联电阻70kΩ max
7RC系列
·SMD晶振，2012尺寸
·频率公差20ppm，负载电容6pF
·支持串联电阻90kΩ max
JGHC(晶光彩)
系列
参数
SMD2012
系列
·SMD石英晶振，2012尺寸
·频率公差：20ppm/10ppm,负载电容12.5pF or other spec
·支持串联电阻90kΩ max
SMD3215
系列
SMD石英晶振，3215尺寸
频率公差：20ppm，负载电容9pF
支持串联电阻90kΩ max
选型小贴士：
①无论是有源或无源晶振，按照要求选取电压、输出频率、频率误差、输出波形的方法（方波，正弦波，差分）和事情温度等；
②在匹配电容和匹配电阻上最好参考规格书，好比用插件晶振共同瓷片电容、用贴片晶振共同贴片电容以淘汰占用空间；
