出于环保的考量，苹果本年推出的iPhone 12系列以及苹果官网在售的所有旧款iPhone机型全部打消了标配充电器，inbox附赠的充电配件仅有一条USB-C to Lighting快充线。这也就意味着，购置iPhone的用户必需利用USB-C接口的充电器才气顺利给手机充上电，同时iPhone 12引起的换机高潮也大大促进了USB PD快充技能的普及。











苹果在高举环保旌旗的同时，也在尽力引导用户选用20W及以上功率的充电器为iPhone充电。上亿的手机出货量已激发了20W PD快充供求干系的严重失衡，并极大地刺激了20W PD快充的发作，浩瀚厂商簇拥而入，第三方20W快充单品月销10万台也很是普遍。

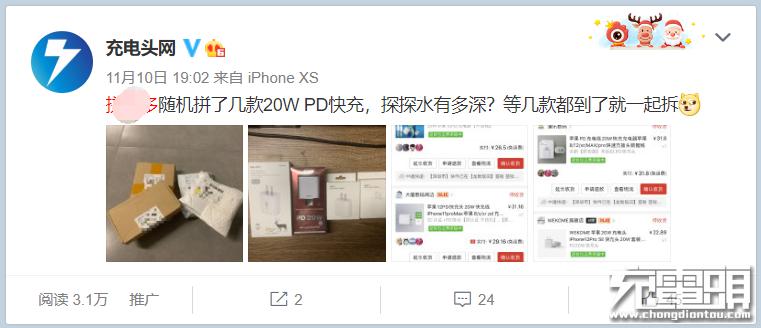

为了进一步相识20W PD快充市场行情，充电头网在拼多多随机下单了5款标称20W的PD快充充电器，下面就通过这篇文章将这些产物的用料和做工分享给各人，看看20W PD快充市场的水有多深？



一、白牌20W PD快充充电器（得手价：31.8元）

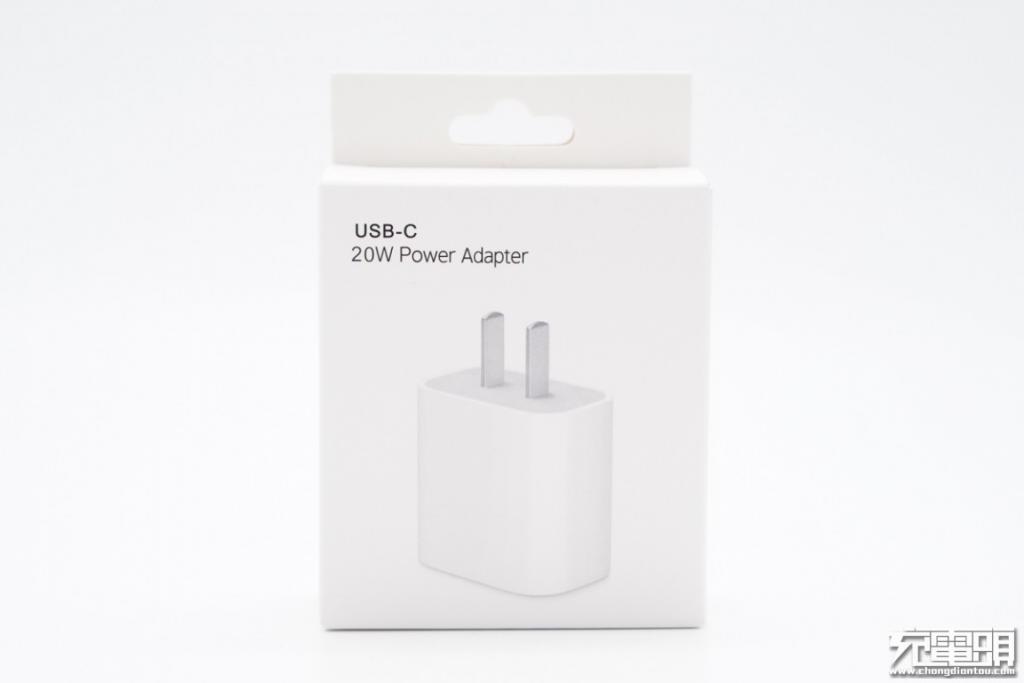

这款白牌20W PD快充充电器回收与苹果原装充电器极为相似的包装盒，正面印制产物图片。

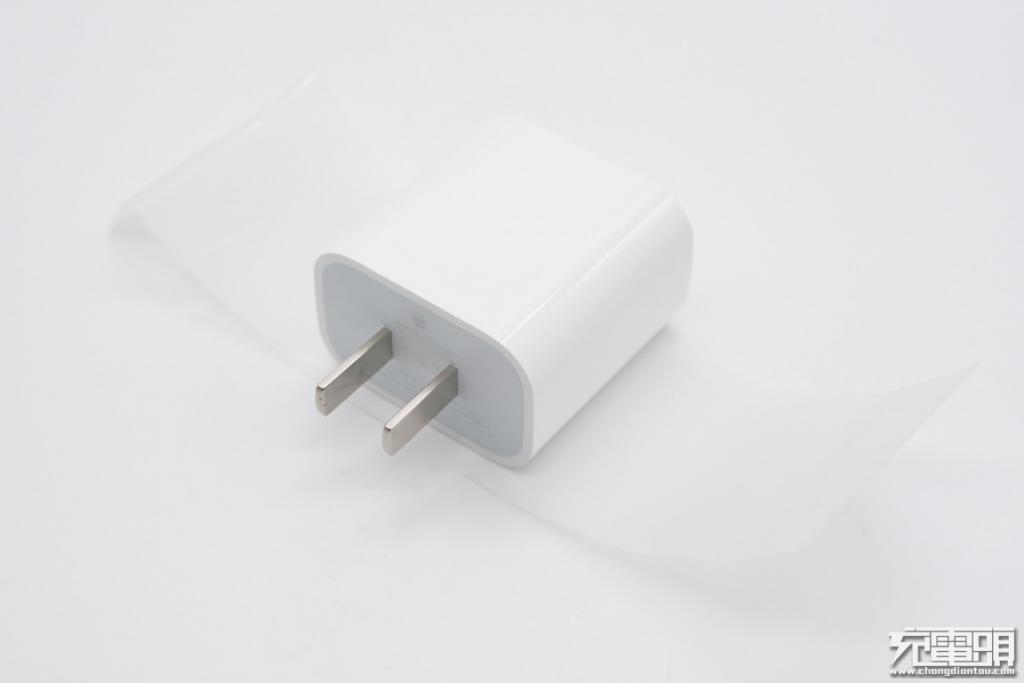

苹果20W PD快充的外观，纯白的外壳，贴有掩护膜。充电器两头为灰色，插脚侧印有产物参数。













插脚侧凭据苹果原装20W PD快充的参数气势气魄印制了logo以及相关的参数信息。制造商：伟创力电源（东莞）有限公司（假）。充电器输入：100-240V 50/60Hz 0.5A，输出为5V3A、9V2.22A。

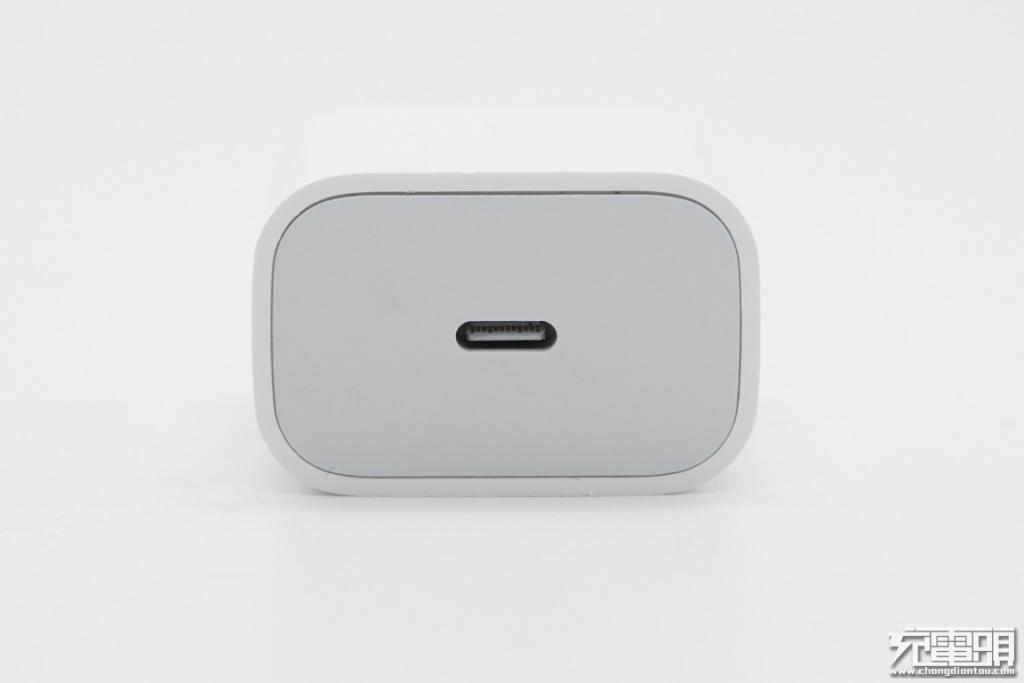

USB-C接口舌片为满Pin设计，苹果原装20W PD快充分际是16Pin。

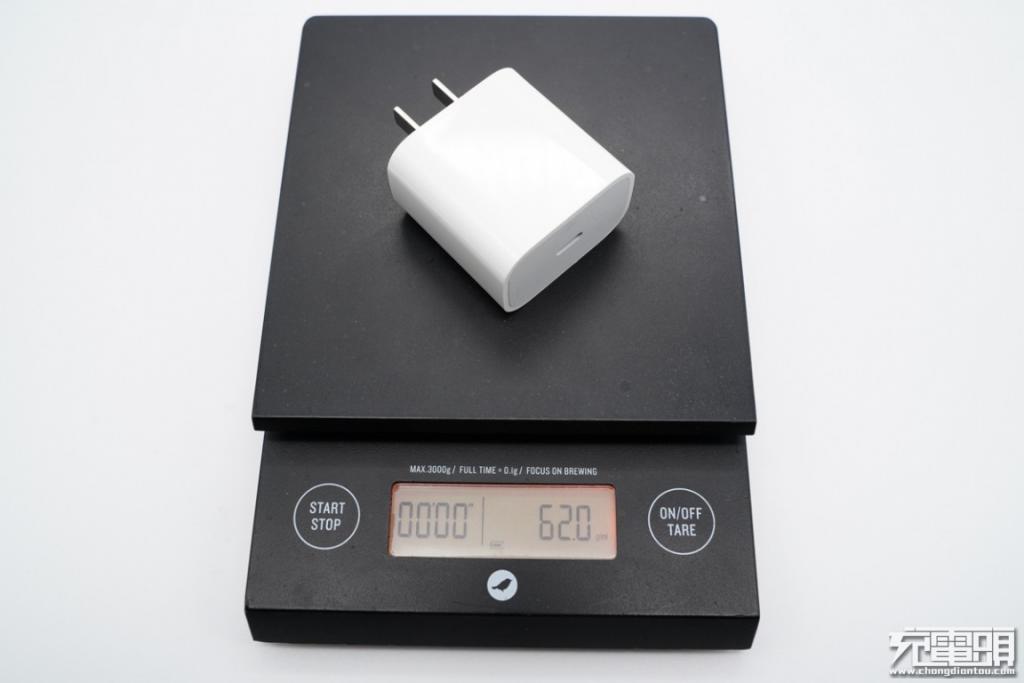

充电器净重约为62g，与苹果原装20W靠近。

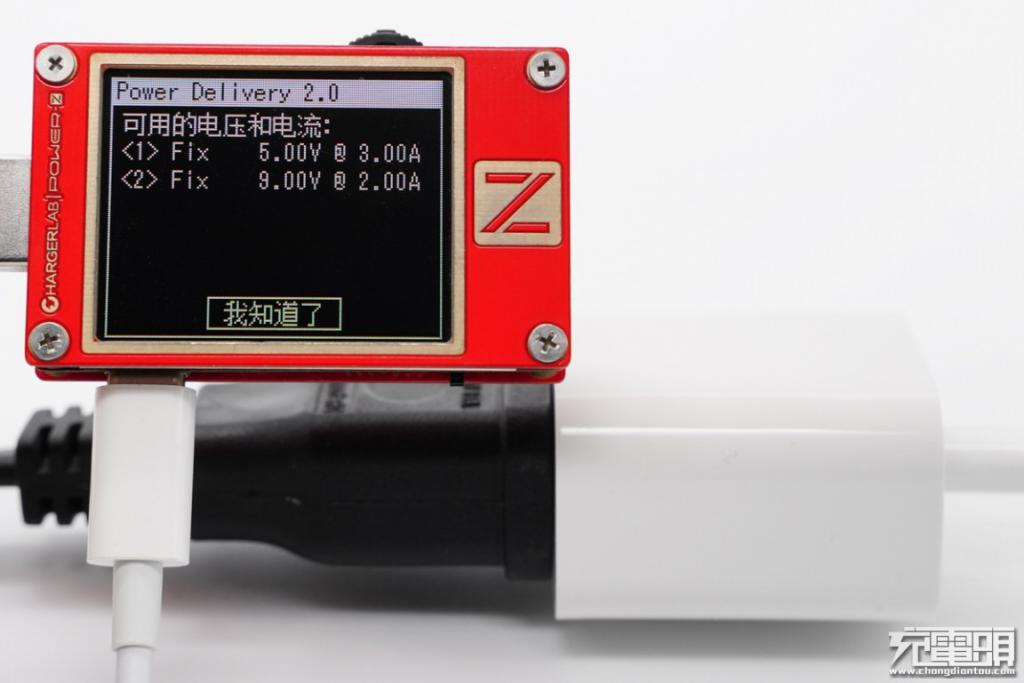

利用ChargerLAB POWER-Z KT002实测充电器的PDO报文为5V3A、9V2A，实际功率为18W。

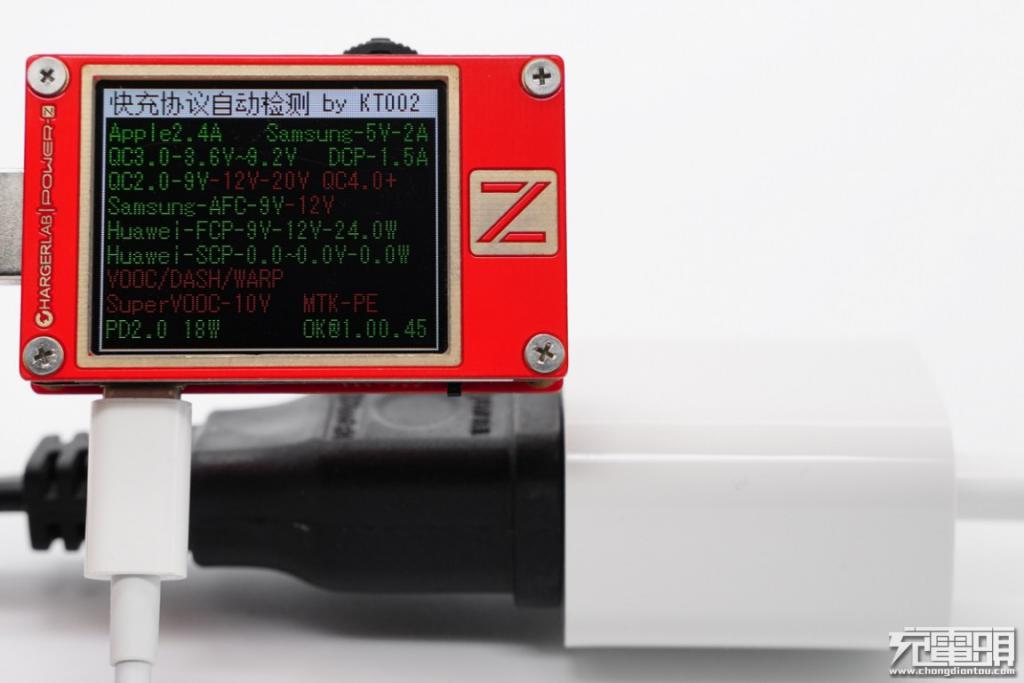

除了USB PD快充协议外，该款充电器还支持Apple 2.4A、Samsung5V2A、QC3.0、QC2.0、AFC、FCP、SCP等，协议范例较量富厚。

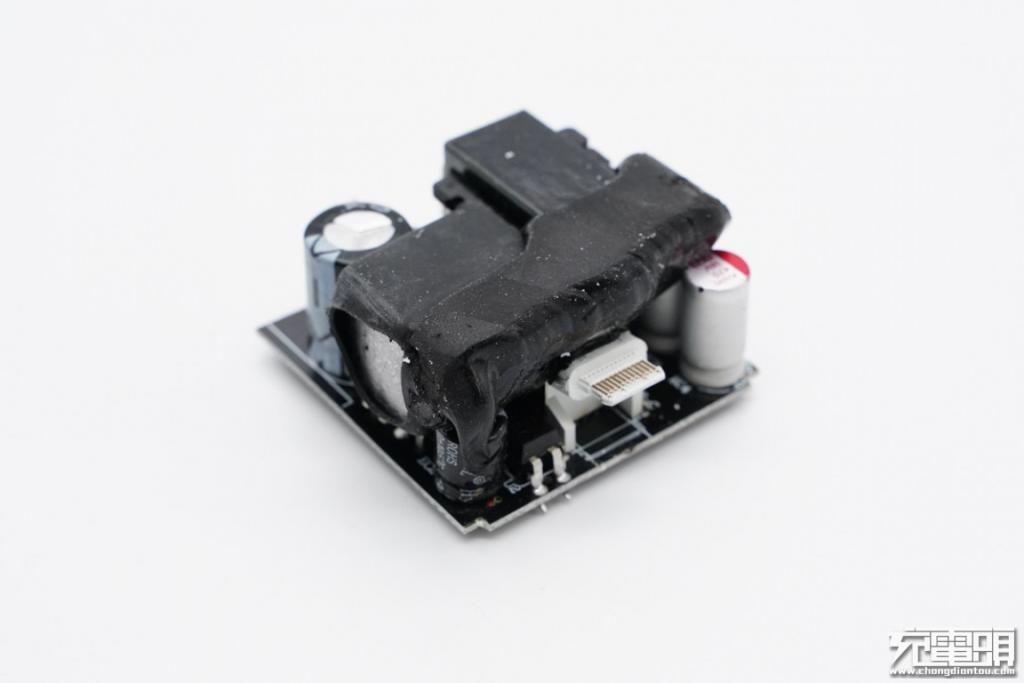

打开外壳，取出内部PCB板。

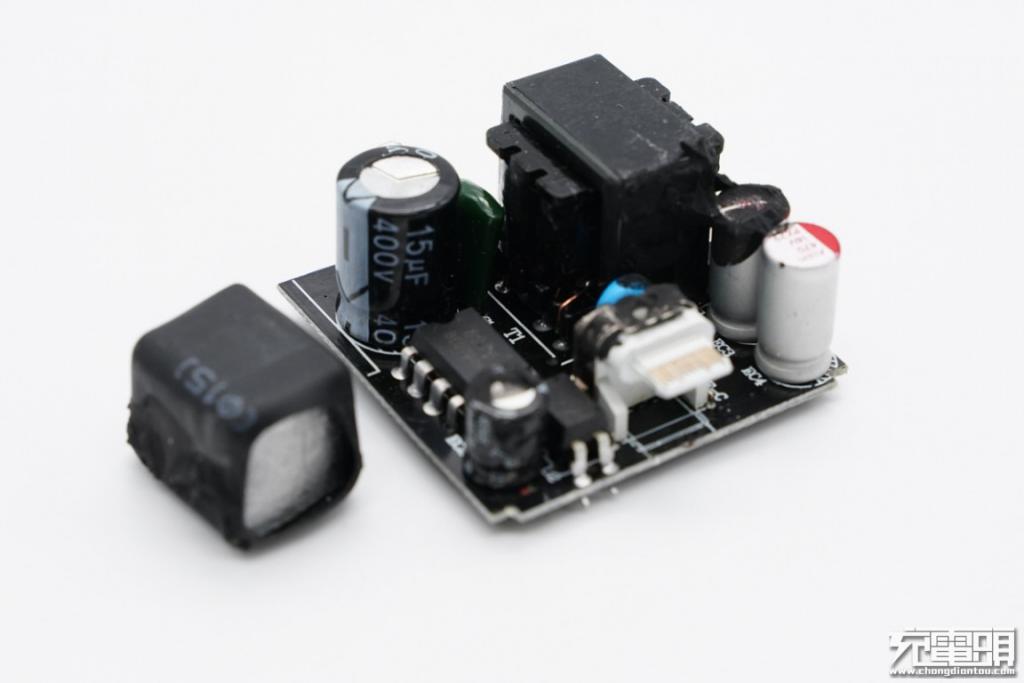

PWM主控芯片上贴有一个大金属块，利用了热缩管绝缘。金属块起到了散热和配重的双重浸染。另外PCB板正面还设有变压器、电容、主控芯片、光耦、接口等。

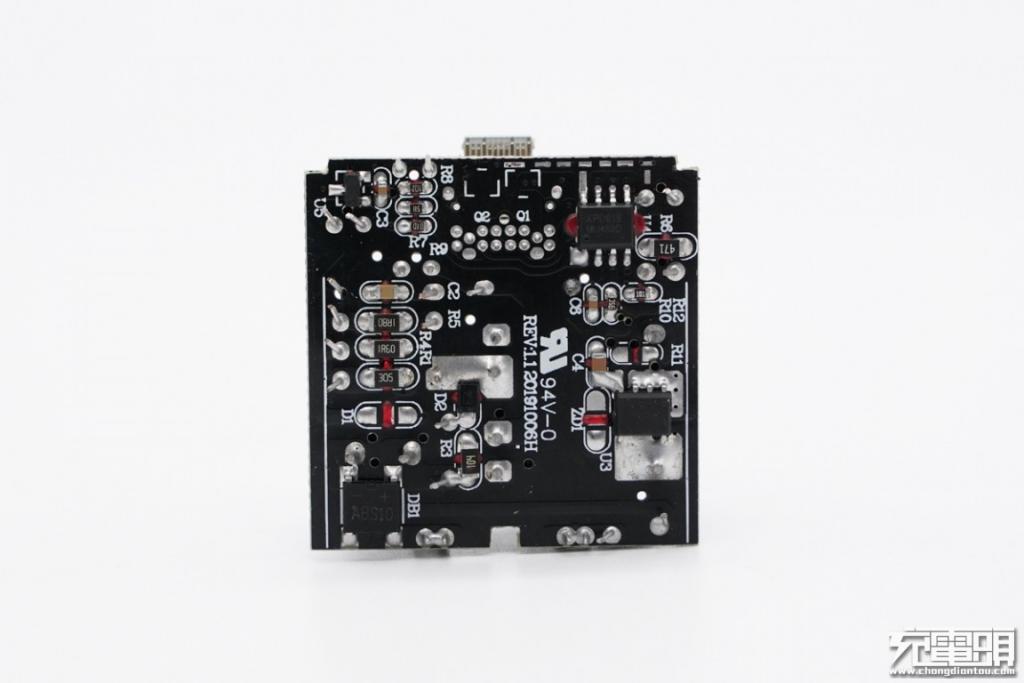

PCB板不和一览，设有整流桥、同步整流芯片、协议芯片。













输入保险丝。













ABS10整流桥。













一颗400V15μF的输入滤波电容，而苹果原装20W用的是两颗，共30μF。

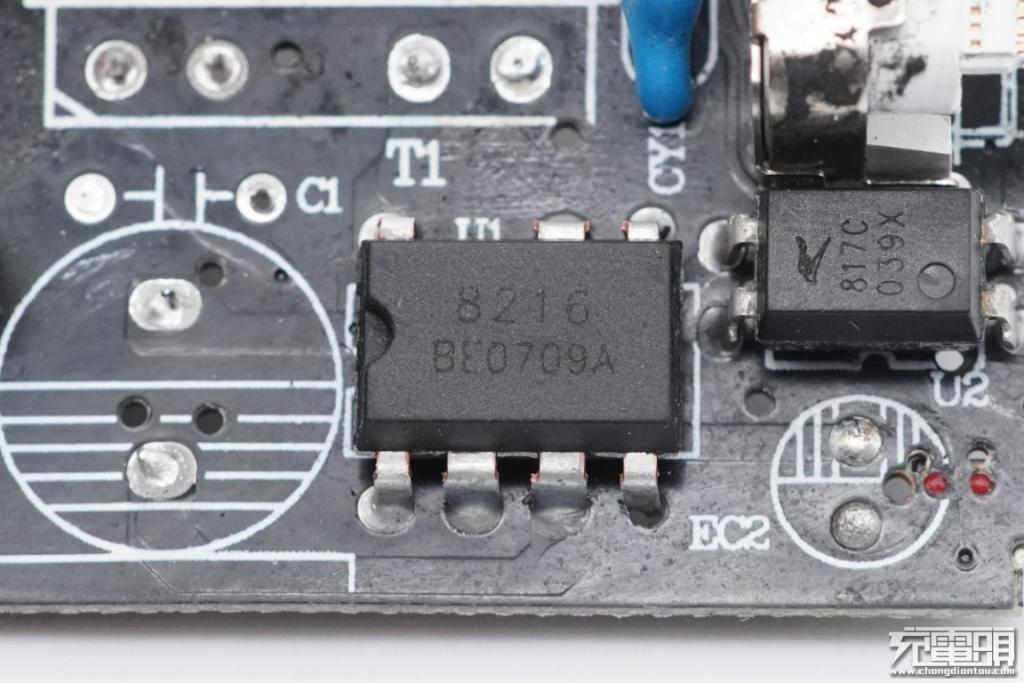

超大号的PWM主控芯片，内置MOS，资料不详；旁边是一颗光耦。

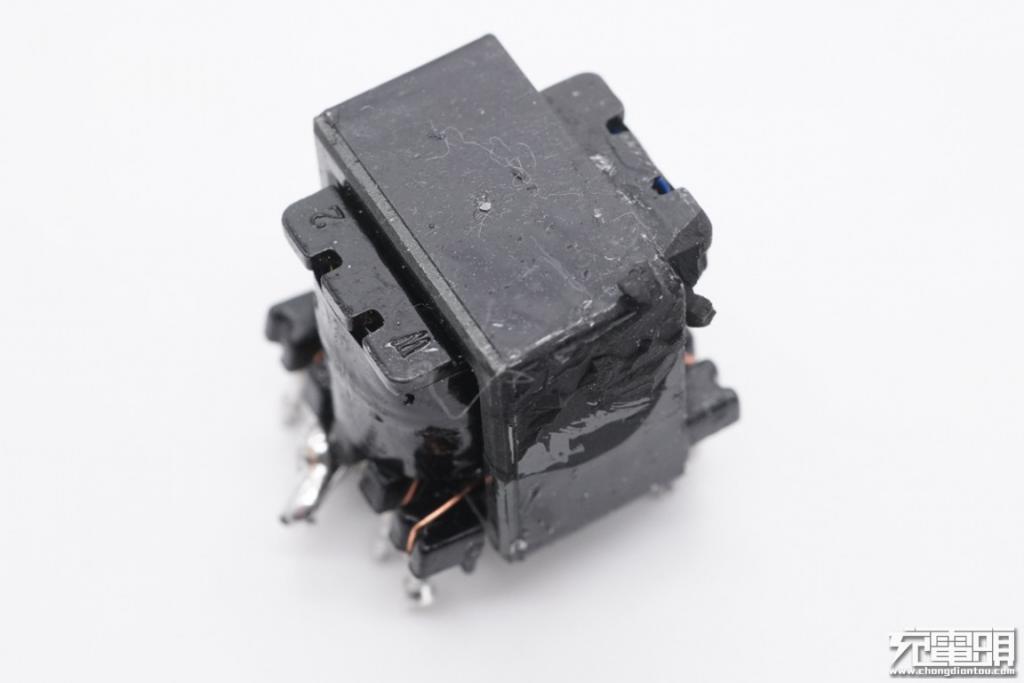

玄色变压器没有参数。

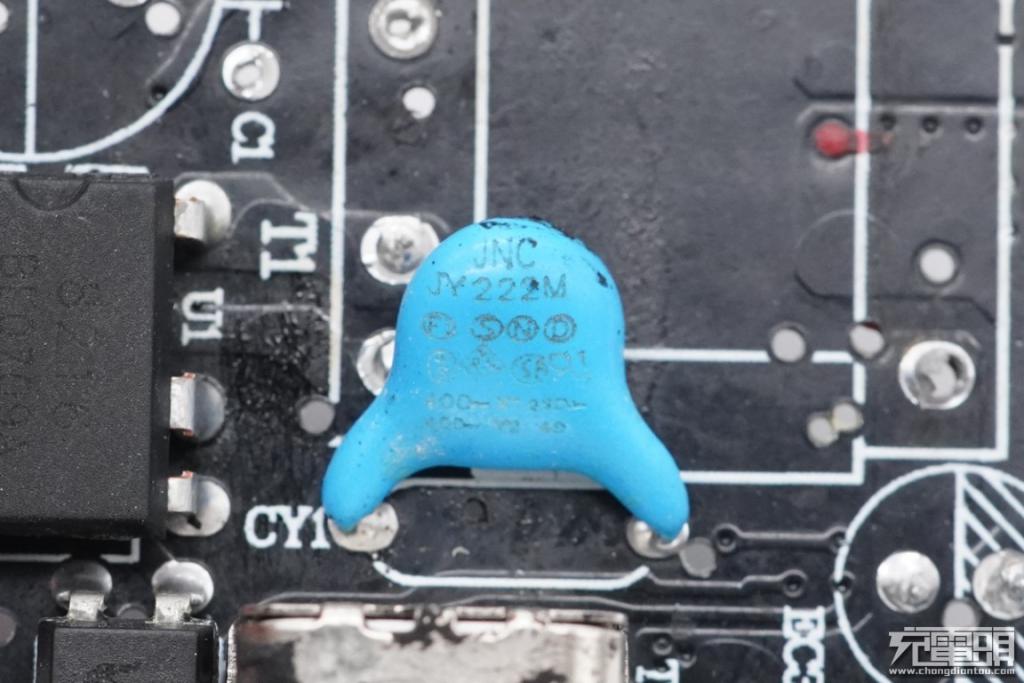

Y电容用于输出抗滋扰。
