耐高温电解电容利用铝电解电容的长串LED boost驱动器

TV和显示器背光、路灯、停车场照明常常利用长串LED，这类系统需要一个可以或许发生高压的电流驱动器。本参考设计操作MAX16834构建了一个这样的驱动器，可以或许得到很是高的调光比。

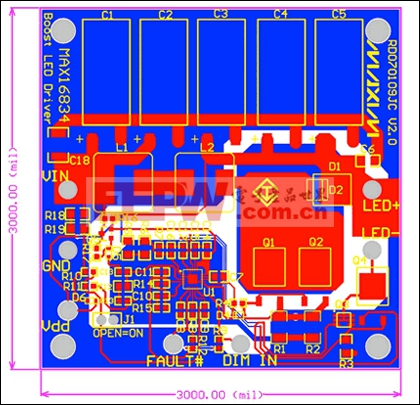

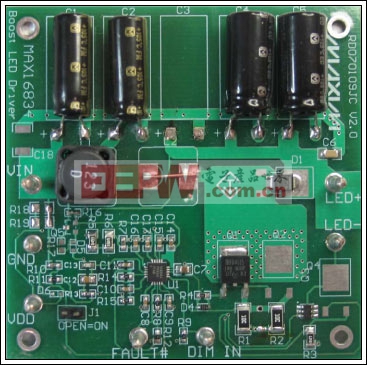

该参考设计操作MAX16834构建一个boost LED驱动器，用于驱动长串LED。合用于大尺寸LCD TV或显示器的LED背光、路灯以及停车场照明。

VIN：24VDC ±5% (1.22A)
VLED设置：23个串联LED (75V)， 22UF 50V，350mA。
调光：脉冲导通时间可低至3.33µs (调光时钟频率 = 100Hz时，调光比为3000:1)。

注：已搭建该设计电路并颠末测试，但未举办具体测试，详细应用大概存在细微不同，有待改造。
