叠层固态电容新型AT2005B电源节制芯片在ATX上的应用

一提到ATX电源，就使人遐想起脉宽调制芯片TL494与电压较量器LM339两块“经典"IC来。而新型专用节制芯片AT2005B兼有以上两芯片的成果。且个中电压较量器的数最多达8个，比LM339多一倍，加之内部还设计了一些专用的帮助节制电路，故以它为基本设计的ATX电源外围零件数更少，各类掩护电路也更趋完善。今朝，一些常见电源厂家如世纪之星、富士康、金河田等，都推出了回收AT2005B芯片的新型号ATX电源。

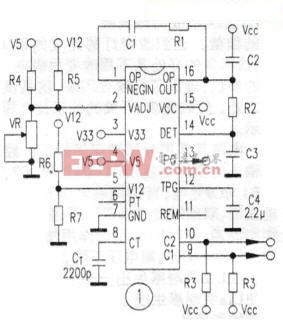

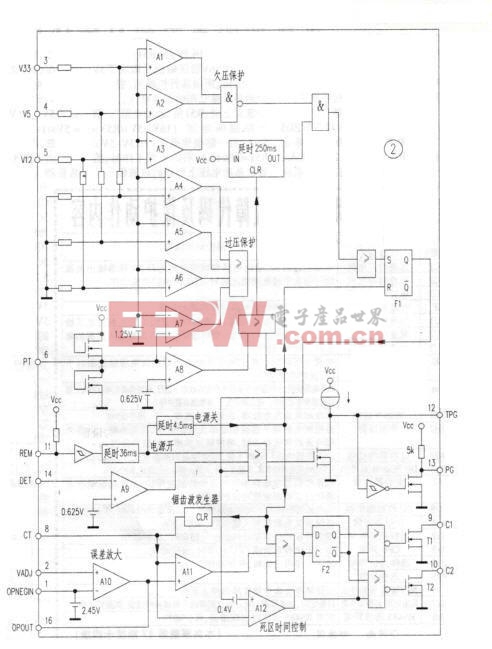

AT2005B为塑封双列(16)脚直插式布局，各引脚名称及常见外围电路如图1所示，图2为其内部布局成果框图。现对各引脚成果及所接外围元件的浸染阐明如下：

芯片第①脚为运放反相输人端(OP NEG IN)，(16)脚为运放输出端(OP OUT)．它们实际上别离是图2中误差放大器A10的反相输人端与输出端。外电路中该两脚间接有阻容串联赔偿网络R1、C1，以改进误差放大器的频率特性．消除自激并增加带宽。

②脚为电压调解输人端仅AD刀，V5和V12电压经电阻网络114,115和VR分压取样后，经②脚送人误差放大器。通过调解VR可对开关电源输出电压举办调理。③脚（V33）、④脚（V5）、⑤脚(V12）别离为3.3V,5V及12V电压的过压／欠压检测输人端。个中3.3V和5V别离直接接入③脚(V33)和④脚(V5），而12V需经电阻R6,R7（图1)分压后才气接人⑤脚(V12),因AT2005B最大答允输人仅5.5V。⑤脚设定的正常输人电压值约为2.37V-4.64V， 3.3UF 400V，超出此范畴电路即自动掩护。

⑥脚（即为一备用的过压／欠压掩护检测输人端。它可为某些多于上述3路（3.3V,5V及12V)输出的非凡电源提供掩护。

⑦脚为电源地(GND),⑩脚为电F(Vcc)o AT2005B电源最大答允电压为5.5V．常用值为5V.

⑧脚（CT）为锯齿波振荡电容接人端。图2中锯齿波振荡器的振荡频率FOSC由该脚外接电容CT的电容最抉择．其计较公式为：Fosc=410x103/(3.3xCT)kHz,式中CT的单元为pFo如CT=2200pF,则Fosc=410x 103/(3.3x2200)=56.5 kHz。

⑨脚（C1）、⑩脚（C2）别离为驱动输出1与驱动输出20因为是漏极开路输出方法，外电路需别离加接上拉电阻R3（如图1所示）。其最大答允漏极电流均为200mA，最大答允漏极功耗200mW。输出脉冲频率为上述锯齿波频率Fosc的1/2(如图3所示)。

（11）脚(REM）为长途开／关机信号输人端，低电平有效。当REM为低电平时，主电源开机；反之，REM为高电平时关机。

（13）脚(PG)为电源正常("POWERGOOD”信号输出端，高电平有效。当PG为高电平时电源正常；否贝ilPG为低电平。（12）脚（TPG）为电源正常信号延迟时问设定端。延迟时间是非由该脚外接电容C4的电容量抉择，当C4=2.2μF时（如图1所示），延迟约250ms。

（14）脚（DET）为信号检测输人端。误差放大器的输出（16）脚信号经断绝电阻R2接人DET端（如图1所示），当该电压大于某确定值（如0.625V）日寸，才答允（13）脚发生"POWER GOOD"高电平信号。

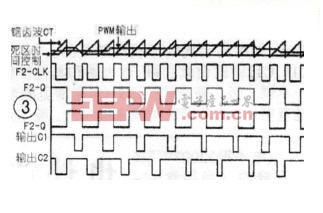

图3为脉宽调制（PWM）浸染波形。个中"PWM输出”即图2中误差放大器A10的输出。②脚的取样电压愈高．`PWM输出”愈大．导致⑨脚(C1)与⑩脚（C2)输出负脉冲愈窄用它去敦促半桥开关管，使输出电压不变。

图1中电容C2的浸染是保障电源的软启动。在电源启动瞬间，电容C2上端的电压迅速上升，导致⑨脚与⑩脚输出的负脉冲变窄，从而低落开机瞬间的浪涌电流，也制止了开机浪涌电压使过压掩护电路行动。电容C3则不变了（14）脚的电压，当电容C2下端的电压突变经R2传送过来时，，．担保电源正常（"POWERGOOD"）信号的正确时序。
