LM567通用音调译码器集成电路事情道理及应用

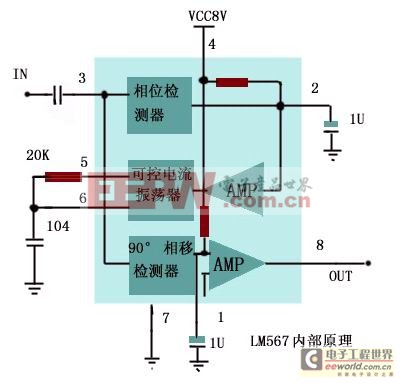

567为通用音调译码器，当输入信号于通带内时提供饱和晶体管对地开关，电路由I与Q检波器组成，由电压节制振荡器驱动振荡器确定译码器中心频率。用外接元件独立设定中心频率带宽和输出延迟。
主要用于振荡、调制、解调、和遥控编、译码电路。如电力线载波通信,对讲机亚音频译码，遥控等。
用外接电阻20比1频率范畴
逻辑兼容输出具有接收100mA电流接收本领。
可调带宽从0%至14%
宽信号输出与噪声的高抑制
对假信号抗滋扰
高不变的中心频率
中心频率调理从0.01Hz到500kHz
电源电压5V--15V，推荐利用8V。
应用举例：输入端接104电容，输出端接上拉电阻10K，C1、C2为1uF。R1、C1抉择振荡频率，一般C1为104电容，R1为10K--200K。电源电压为8V。
单通道红外遥控电路 在不需要多路节制的应用场所，可以利用由通例集成电路构成的单通道红外遥控电路。这种遥控电路不需要利用较贵的专用编译码器，因此本钱较低。

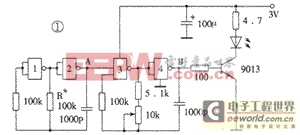

单通道红外遥控发射电路如图1所示。在发射电路中利用了一片高速CMOS型四重二输入“与非”门74HC00。个中“与非”门3、4构成载波振荡器，振荡频率f0调在38kHz阁下；“与非”门1、2构成低频振荡器，振荡频率f1不必准确调解。f1 对f0举办调制，所以从“与非”门4输出的波形是断续的载波，这也是经红外发光二极管传送的波形。几个要害点的波形如图2所示，图中B′波形是A点不加调制波形而直接接高电平时B点输出的波形。由图2可以看出，当A点波形为高电平时，红外发光二极管发射载波；当A点波形为低电平时，红外发光二极管不发射载波。这一停一发的频率就是低频振荡器频率f1。 在红外发射电路中为什么不回收价值低廉的低速CMOS四重二输入“与非”门CD4011，而回收价值较高的74HC00呢？主要是由于电源电压的限制。红外发射器的外壳有多种多样，但电源一般都设计成3V，利用两节5号或7号电池作电源。固然CD4011的标称事情电压为3～18V，但却是对处理惩罚数字信号而言的。因为这里CMOS“与非”门是用作振荡发生方波信号的，即模仿应用，所以它的事情电压至少要4.5V才行，不然不易起振，影响利用。而74HC系列的CMOS数字集成电路最低事情电压为2V，所以利用3V电源便“驾轻就熟”了。74HC00的引脚成果如图3所示。
图4为红外吸收解调节制电路。图中，IC1是LM567。LM567是一片锁相环电路，回收8脚双列直插塑封。其⑤、⑥脚外接的电阻和电容抉择了内部压控振荡器的中心频率f2，f2≈1/1.1RC。其①、②脚凡是别离通过一电容器接地，形成输出滤波网络和环路单级低通滤波网络。②脚所接电容抉择锁相环路的捕获带宽：电容值越大，环路带宽越窄。①脚所接电容的容量应至少是②脚电容的2倍。③脚是输入端，要求输入信号≥25mV。⑧脚是逻辑输出端，其内部是一个集电极开路的三极管，答允最大灌电流为100mA。LM567的事情电压为4.75～9V，事情频率从直流到500kHz，静态事情电流约8mA。LM567的内部电路及具体事情进程很是巨大，这里仅将其根基成果概述如下：当LM567的③脚输入幅度≥25mV、频率在其带宽内的信号时，⑧脚由高电平酿成低电平，②脚输出经频率/电压调动的调制信号；假如在器件的②脚输入音频信号， 220UF 10V，则在⑤脚输出受②脚输入调制信号调制的调频方波信号。在图4的电路中我们仅操作了LM567吸收到沟通频率的载波信号后⑧脚电压由高变低这一特性，来形成对节制工具的节制。
弄清了LM567的根基事情道理和成果后，再来阐明图4电路便很是简朴了。IC1是红外吸收头，它吸收发射器发出的红外信号，个中心频率与发射器载波频率f0沟通，经IC1解调后，在输出端OUT输出频率为f1的方波信号，也就是与图1中A点波形沟通的信号。我们将LM567的中心频率调到与发射器中“与非”门1、2振荡频率沟通，纵然f2= f1。则当发射器发射信号时，LM567便开始事情，⑧脚由高电平变为低电平，操作这个变革的电平便可去节制各类工具。操作图4的电路，我们可以做成遥控开关，遥控家里的各类家用电器。
实际上，操作图1和图4所示的电路，我们也可以较容易地将其改革成多路遥控电路。要领是：在发射器（图1）中将电阻R＊酿成若干挡差异的数值，由此形成若干种频率差异的调制信号；在吸收电路中，配置若干只LM567，其输入均来自红外吸收头，各个LM567的振荡频率差异但与发射端一一对应。这样当发射器按压差异的按钮，接入差异的调制信号时，在吸收端对应的LM567的⑧脚的电平就会产生变革，由此形成多路节制。严格说来，这属于一种频分多路，与数字编译码多路节制对比，缺点是调试较量巨大。但在有些场所，如在多路报警中，也有其一席之地。因在报警应用场所中，需要办理两路以上同时报警的问题时，用时分多路存在巨大的同步问题，在频宽答允的环境下用频分多路则很容易办理。
超声波遥控电路
1、超声波遥控电灯开关
这种遥控开关，电路简朴，且免调试，很是适合初学者建造。
一、事情道理
为发射电路。电路回收分立器件组成，VT1和VT2以及R1~ R4、C1、C2组成自激多谐振荡器，超声发射器件B被联接在VT1和VT2的集电极回路中，以推挽形式事情，回路时间常由R1、C1和R4、C2确定。超声发射器件B的共振频率使多谐振荡电路触发。因此，本电路可事情在最佳频率上。

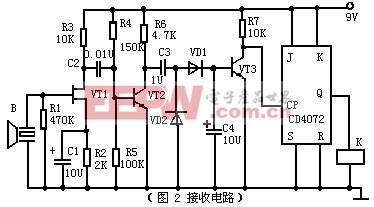

(图2)为吸收电路，结型场效应VT1组成高输入阻抗放大器，可以或许很好地与超声吸收器件B相匹配，可得到较高吸收敏捷度及选频特性。VT1回收自给偏压方法，改变R3即可改变VT1的亮相事情点，超声吸收器件B将吸收到的超声波转换为相应的电信号，经VT1和VT2南北极放大后，再经VD1和VD2举办半波整流变为直流信号，由C3积分后浸染于VT3和基极，使VT3由截至变为导通，其集电极输出负脉冲，触发器JK触发D，使其翻转。JK触发器Q端的电平直接驱动继电器K，使K吸合或释放。由继电器K的触点节制电路的开关。
二、元件选用
发射电路中，VT1和VT2用CS9013或CS9014等小功率晶体管，≥100。超声发射器件用SE05—40T，电源GB回收一块9V叠层电池,以减小发射器体积和重量。
吸收电路中，VT1和3DJ6或是3DJ7等小功率结型场效应晶体管。VT2~ VT3用CS9013，≥100。VD1和VD2用IN4148。JK触发器263B。超声吸收器件用SE05—40R，与SE05—40T配对利用。继电器K用HG4310型。
超声波遥控风扇变速器
一、事情道理

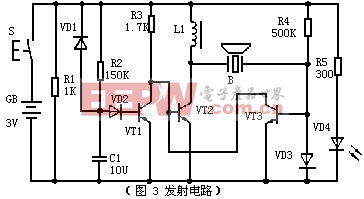

(图3)为发射电路。它回收的是国产蝙蝠牌FS—A5A型电电扇的遥控发射器。这种发射器具有体积小、耗电省、事情靠得住、电路简朴等特点。在利用时，每按一下发射键，发射器发出约为500ms的40KHZ的超声波。发射电路的事情道理如下。
VT2和VT3组成直接耦合正反馈振荡电路，B为40KHz超声发射器件，并兼振荡电路反馈先频元件。因此，此电路可精确地振荡于超声发射器件的中心频率40KHZ。VT1和R2、C1构成500ms延时电路。R1、VD1是C1的放电通路，当按下发射键S时， 100UF 25V，VT2组成的振荡电路事情，发出超声波，同时，电源通过R2向C1充电，当C1上的电位充到1.4V时(约颠末500ms),VT1导通,VT2基极以及VT3集电极电位下降为0.3V阁下,振荡器遏制事情,当松开拓射键S时,C1通过VD1和R1迅速放电,为下一次发射作好筹备.VD3和R4组成发射指示电路,当按发射键时,VD3发光。

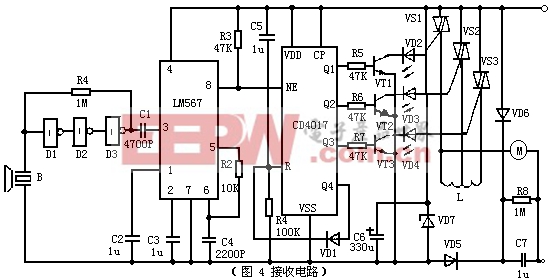

(图4)为吸收电路。CMOS非门D1~ D3由R1偏置为线性放大器，总增益可达60bB以上，由于CMOS电路的输入阻抗较高，故可以或许很好与超声吸收器件匹配。放大后的信号由C1耦合给锁相环译码器LM567的输入端3脚。当输入信号的频率落在个中心频率上时，LM567的逻辑输出端8脚由高电平变为低电平。
选频声控开关
此声控开关可由一特定音调的(500到2000Hz)声音来节制任一电器的开或关。由于它有必然的选频浸染，故误行动的机率小。
电路设计为用音频电信号(达100mV)来节制，其节制信号源可以是电话、收音机、电唱机、灌音机，从个中适当点用屏蔽线引来。假如想用声波遥控，加一个驻极体发话器和一级前置放大即可。

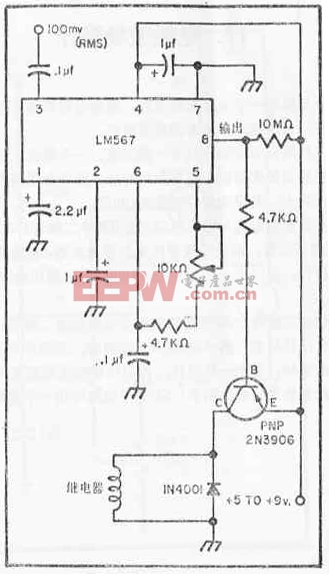

本装置的电路如图16所示.它的中心器件是一块拾音集成电路LM567,以及一个50mA的继电器。
必然音调的音频信号加至LM567的输入端(3脚)后，经内电路的放大、选频等处理惩罚，在其输出端8脚输出低电平(没有输入信号时为高电平)。这时，与其相接的一个PNP管(2N3906)导通，使接在集电极电路中的继电器吸动，从而以其接点去节制被控电器。若用以开机，则利用继电器的常开、动合接点；若用来关机，则应回收常合、动开式接点。
响应频率抉择于接于第5、6脚的电位器和电容器的值，故调解10kΩ电位器可调理其响应频率。本机可吸收的音频范畴为500～2000Hz。
二极管1N4001用以掩护晶体三极管.2N3906可以用其它任何型号的中、小功率PNP硅管取代。
