全球首个轴向引线式HP铝22UF 50V电解电容器，到底亏得哪儿？

不久前，TDK公司推出了全球首个轴向引线式聚合物殽杂铝电解电容器。为此，TDK 电子大中华区铝电解产物市场部司理王涛先生向媒体先容了该产物的特色。

问：此产物主要合用的规模是哪些？

答：主要面向汽车规模，针对具有很高纹波电流本领要求的12/48V直流母线应用。因为从道理上讲，HP轴向引线式电容器可在空间有限同时需要较大纹波电流的应用（譬喻汽车电子）中发挥最大的优势， 东莞电解电容厂家，可是它们也可以用于通信和电源等规模。

TDK首次推出的新型HP技能产物（如下图）包罗如下指标。

·电容量：390µF – 2100µF

·电压品级：25V到63V

·尺寸：14×25 mm到16×30 mm (d x h)

·事情温度：最高可达150°C

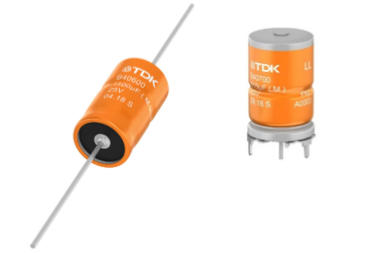

图：全球首个轴向引线式聚合物铝电解电容器，电容值为 390 µF 至 2200 µF ， 470uf 10v，等效串联电阻极低，典范值为 2 mΩ 至 3.5 mΩ。

问：新款电容器的创新在那边？可以办理哪些应用痛点？

答：殽杂式聚合物（HP）轴向引线铝电解电容器的主要创新在于：将轴向引线电容器金属电阻很小的特点与HP电解质导电率很高（因而电解质ＥＳＲ很小）的特点集于一身。因而可以或许进一步得到小型化，可能在同样体积下得到更大的纹波电流密度。因此总体上，可以实现越发紧凑的设计。

问：当前电动和混动汽车的总线电压需要分身12V和48V，TDK在开拓铝电解电容器时会如何满意汽车工程师对更高功率密度、小型化及靠得住性的需求？

答：TDK所推出的HP技能就是按照市场需求一连开拓的功效，48V应用（轻混电机逆变器）需要越来越大的功率，因此需要在有限空间内提供更大的纹波电流本领。

问：相对付通例产物，新产物的优势如何?

答：在对电子设备举办全新设计时，节减空间的长处是可带来努力的总体性价比优势，更大的纹波电流本领有助于实现很是紧凑的设计。

详细地，王涛先生的具体先容如下。

新铝电解电容器推出的配景

高功率密度、 小体积、 低重量以及高靠得住性是客户对汽车电子系统的要求。 这些要求同样合用于铝电解电容器等个体元件。 而低落等效串联电阻 (ESR)在这方面显得特別重要。 全新轴向引线式聚合物殽杂铝电解电容器， 正是 TDK 在元件行业内竖立的又一领先标杆。

　大部门的汽车系统都要求在某单元体积内具有极高的电容量，而铝电解电容器正好提供这种特性，从而不变事情电压，保障系统的成果靠得住。最近几年， TDK 团体开拓并不绝优化了铝电解电容器，出格是针对汽车应用。个中轴向式电容器是今朝这些开拓事情的最佳成就，它能遭受高达 60 g 的抗振动本领，答允最高利用温度达 150℃。 而铝电解电容器的一项重要特征是其等效串联电阻 (ESR)：当施加了交变电流(波纹电流)时，电流将会加热元件，从而导致跟ESR 等比例的功率损失 (PL = ESR x I2AC)。因此， ESR 和热阻是限制铝电解电容器电流本领的主要因素。

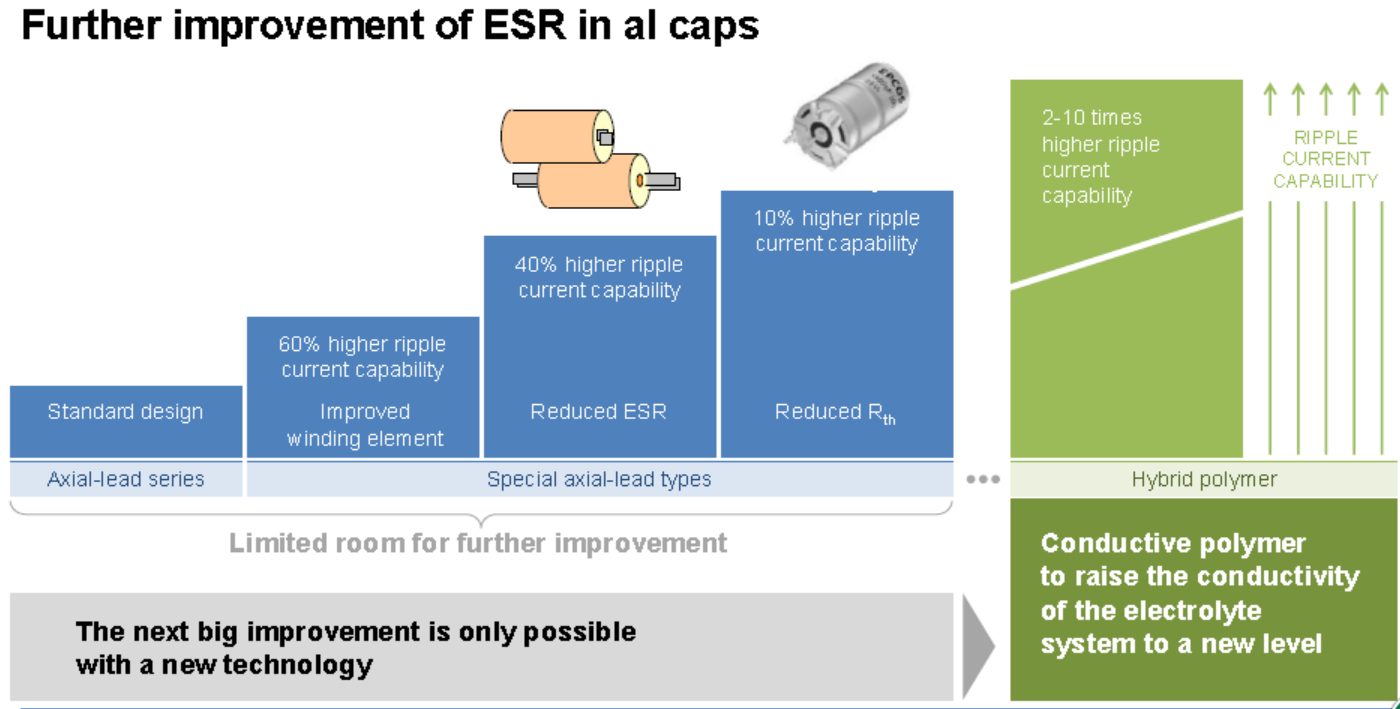

　通过多加芯子的引线条等等手段可慢慢低落 ESR，从而提高铝电解电容器的电流本领，但这种慢慢式的改造无法超过式低落等效串联电阻值。其主要原因在于普通液态电解液的低导电性。这种离子导体的导电性只有约 0.01 S/cm。作为比拟：铜等纯金属的导电性约为 58 x104 S/cm。

　聚合物殽杂技能可显著低落等效串联电阻 (ESR)

　为显著低落等效串联电阻 (ESR)， TDK 团体转向开拓聚合物殽杂技能，它将具有约1000 S/cm 的高导电性聚合物与液态电解质团结在一起。

　除了低落等效串联电阻 (ESR) 以外，对比于仅利用聚合物，殽杂技能还提供了另一个优势：聚合物殽杂铝电解电容器具有自愈性，能对铝电解电容器电介质氧化层中的缺陷举办再氧化。因此，对比于纯聚合物铝电容器，聚合物殽杂铝电解电容器具有更高的介电强度、耐温性以及耐用性。

　与同等尺寸的液体电解质技能对比，现有的聚合物殽杂技能提供了 2 至 5 倍的更高波纹电流本领，详细取决于温度和额定电压。今朝，市场上此类电容器的电容值和额定电压值相对较低。

　更高的电容值和功率密度
