电解电容基于LM567的集成电路应用

567为通用音调译码器，当输入信号于通带内时提供饱和晶体管对地开关，电路由I与Q检波器组成，由电压节制振荡器驱动振荡器确定译码器中心频率。用外接元件独立设定中心频率带宽和输出延迟。

本文引用地点：

主要用于振荡、调制、解调、和遥控编、译码电路。如电力线载波通信,对讲机亚音频译码， 47UF 100V，遥控等。

　　用外接电阻20比1频率范畴
　　逻辑兼容输出具有接收100mA电流接收本领。
　　可调带宽从0%至14%
　　宽信号输出与噪声的高抑制
　　对假信号抗滋扰
　　高不变的中心频率
　　中心频率调理从0.01Hz到500kHz
　　电源电压5V--15V，推荐利用8V。
　　应用举例：输入端接104电容，输出端接上拉电阻10K， 100UF 10V，C1、C2为1uF。R1、C1抉择振荡频率，一般C1为104电容，R1为10K--200K。电源电压为8V。

单通道红外遥控电路　　在不需要多路节制的应用场所，可以利用由通例集成电路构成的单通道红外遥控电路。这种遥控电路不需要利用较贵的专用编译码器，因此本钱较低。

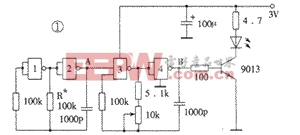

　　单通道红外遥控发射电路如图1所示。在发射电路中利用了一片高速CMOS型四重二输入“与非”门74HC00。个中“与非”门3、4构成载波振荡器，振荡频率f0调在38kHz阁下；“与非”门1、2构成低频振荡器，振荡频率f1不必准确调解。f1 对f0举办调制，所以从“与非”门4输出的波形是断续的载波，这也是经红外发光二极管传送的波形。几个要害点的波形如图2所示，图中B′波形是A点不加调制波形而直接接高电平时B点输出的波形。由图2可以看出，当A点波形为高电平时，红外发光二极管发射载波；当A点波形为低电平时，红外发光二极管不发射载波。这一停一发的频率就是低频振荡器频率f1。 在红外发射电路中为什么不回收价值低廉的低速CMOS四重二输入“与非”门CD4011，而回收价值较高的74HC00呢？主要是由于电源电压的限制。红外发射器的外壳有多种多样，但电源一般都设计成3V，利用两节5号或7号电池作电源。固然CD4011的标称事情电压为3～18V，但却是对处理惩罚数字信号而言的。因为这里CMOS“与非”门是用作振荡发生方波信号的，即模仿应用，所以它的事情电压至少要4.5V才行，不然不易起振，影响利用。而74HC系列的CMOS数字集成电路最低事情电压为2V，所以利用3V电源便“驾轻就熟”了。74HC00的引脚成果如图3所示。

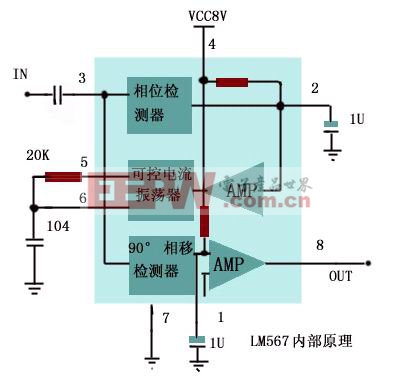

　　图4为红外吸收解调节制电路。图中，IC1是LM567。LM567是一片锁相环电路，回收8脚双列直插塑封。其⑤、⑥脚外接的电阻和电容抉择了内部压控振荡器的中心频率f2，f2≈1/1.1RC。其①、②脚凡是别离通过一电容器接地，形成输出滤波网络和环路单级低通滤波网络。②脚所接电容抉择锁相环路的捕获带宽：电容值越大，环路带宽越窄。①脚所接电容的容量应至少是②脚电容的2倍。③脚是输入端，要求输入信号≥25mV。⑧脚是逻辑输出端，其内部是一个集电极开路的三极管，答允最大灌电流为100mA。LM567的事情电压为4.75～9V，事情频率从直流到500kHz，静态事情电流约8mA。LM567的内部电路及具体事情进程很是巨大，这里仅将其根基成果概述如下：当LM567的③脚输入幅度≥25mV、频率在其带宽内的信号时，⑧脚由高电平酿成低电平，②脚输出经频率/电压调动的调制信号；假如在器件的②脚输入音频信号，则在⑤脚输出受②脚输入调制信号调制的调频方波信号。在图4的电路中我们仅操作了LM567吸收到沟通频率的载波信号后⑧脚电压由高变低这一特性，来形成对节制工具的节制。
