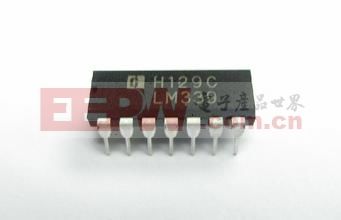

　　什么是LM339?LM339是带有四个独立电压较量器的集成芯片。

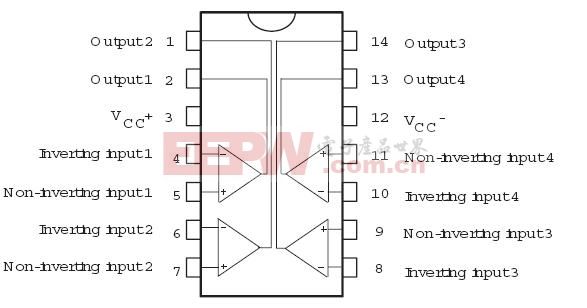

　　下面是引脚图：

　　图中可以看出4个较量器彼此独立，1、3、13、14脚别离是较量器的输出端，3、12端引入电源，该集成芯片可单电源事情亦可双电源事情，单电源： 2～36V， 高压电解电容，双电源：±1～±18V;其余脚别离为各个较量器的同相输入和反相输入。

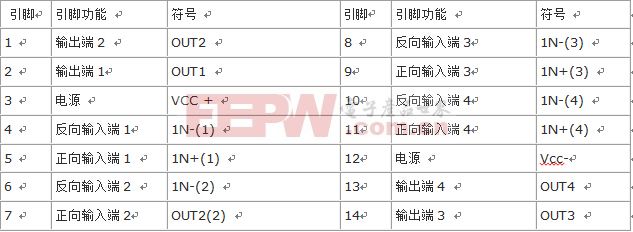

　　LM339引脚成果分列：

　　该集成回收双列直插14 脚塑料封装(DIP14)和微形的双列14 脚塑料封装(SOP14)：

　　耗损电流小， Icc=1.3mA;

　　输入失调电压小， VIO=±2mV;

　　共模输入电压范畴宽， Vic=0～Vcc-1.5V;

　　输出与TTL，DTL，MOS，CMOS 等兼容;

　　输出可以用开路集电极毗连“或”门;

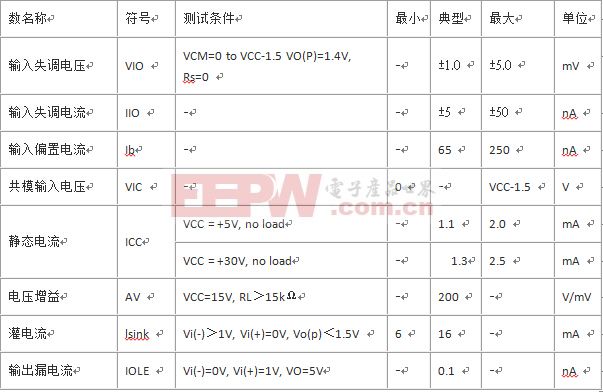

　　电特性(除非出格说明，VCC=5.0V， Tamb=25℃)

　　LM339是高增益,宽频带器件,像大大都较量器一样,假如输出端到输入端有寄生电容而发生耦合,则很容易发生振荡.这种现象仅仅呈此刻当较量器改变状态时,输出电压过渡的间隙.电源加旁路滤波并不能办理这个问题,尺度PC板的设计对减小输入—输出寄生电容耦合是有助的.减小输入电阻至小于10K将减小反馈信号,并且增加甚至很小的正反馈量(滞回1.0~10mV)能导致快速转换,使得不行能发生由于寄生电容引起的振荡.除非操作滞后,不然直接插入IC并在引脚上加上电阻将引起输入—输出在很短的转换周期内振荡,假如输入信号是脉冲波形,而且上升和下降时间相当快,则滞回将不需要.

　　较量器的所有没有用的引脚必需接地.

　　LM393/339偏置网络确立了其静态电流与电源电压范畴 2.0~30V无关.

　　凡是电源不需要加旁路电容。

　　差分输入电压可以大于Vcc并不损坏器件.掩护部门必需能阻止输入电压向负端高出-0.3V.

　　LM393/339的输出部门是集电极开路,发射极接地的 NPN输出晶体管,可以用多集电极输出提供或 OR ing

　　成果.输出负载电阻能跟尾在可答允电源电压范畴内的任何电源电压上,不受 Vcc端电压值的限制.此输出能作为一个简朴的对地SPS开路(当不消负载电阻没被运用),输出部门的陷电流被大概获得的驱动和器件的β值所限制.当到达极限电流(16mA)时,输出晶体管将退出并且输出电压将很快上升.输出饱和电压被输出晶体管约莫60ohm 的γSAT限制。当负载电流很小时,输出晶体管的低失调电压(约1.0mV)答允输出箝位在零电平。

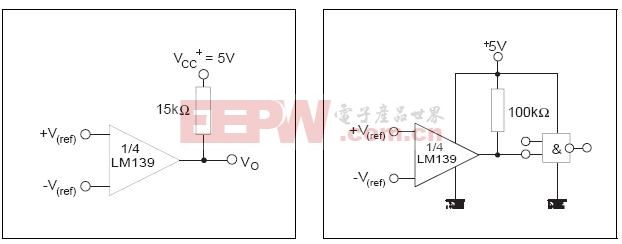

　　根基的较量器电路                                               哄骗CMOS电路

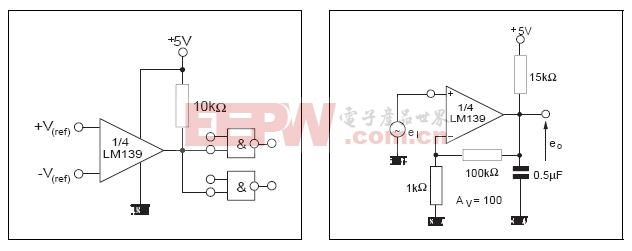

　　哄骗TTL电路                                             低频运算放大器电路

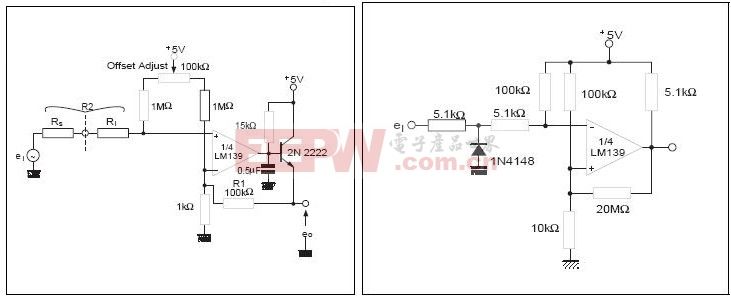

　　低频运算放大器电路                                               传感器放大器电路

低频率运算放大器偏置电路                                          零交检测器(单电源)

　　上下限电压较量检测电路                                                    晶体振荡器电路
