泡泡网显卡频道8月13日 素有“市售最快显卡家属”之称的昂达神戈系列，在其最新产物GTX460上大作文章，凭借：1、利用0.4ns超高速显存、频率高达820/4000MHz；2、利用4+2相供电；3、利用内驱动4相PWM；4、利用钽电容设计；5、利用FPAK封装低内阻Mosfet；6、利用超标量1RO贴片式电感等六大独创设计，一举创造史上显卡最强规格。

　　不只如此，该显卡更是在业界内率先奉行“30天无条件退货”观念，30天内对产物有任何疑虑，均可享受免费退货处事（详见保修细则）。

　　前些日子，该显卡“谍照”一经宣布，就激发了无数玩家的浓重乐趣，留言无数，有赞有弹。本日，昂达GTX460神戈终于正式宣布。下面，我们就来看一看这片显卡的庐山真脸孔！

<STRONG>● 利用0.4ns显存、显存频率高达820/4000MHzSTRONG>

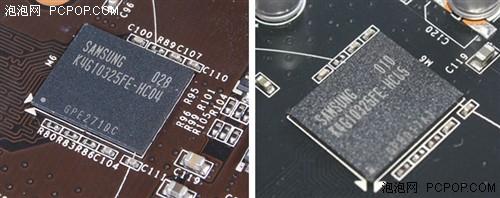

左图：昂达GTX460神戈利用三星0.4ns GDDR5显存；右图：市售GTX460利用0.5ns显存

　　现有市售GTX460所利用显存均为0.5ns规格，其频率最高上限仅为4000MHz，凡将显存频率定于该尺度之上的GTX460均为已超频卡，不变性、再超频机能极差，而独一利用0.4ns显存的昂达GTX460神戈，其显存频率上限高达5000MHz，4000MHz的额定频率， 贴片铝电解电容厂家，为用户保存了尽20%的超频空间，硬改、软超、水冷、液氮......想怎么超就怎么超！

● 利用4+2相供电

　　与所有GTX460对比，昂达GTX460神戈版最让人侧目标就是它的供电设计，个中为GPU供电部门回收了4相回路、Mosfet管2上两下设计，为显存提供了2相回路设计，总共6相供电设计，进而将电流匀称地分派到每一相，减小单相负载，得到极大超频空间，其纹部电流、输出电压纯净度等电气指数、比市售GTX460高27.3%。

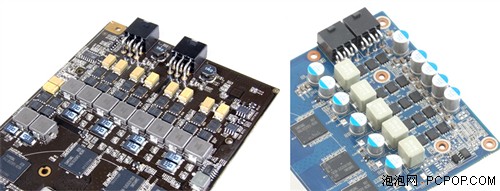

左图：利用4+2相供电模组的昂达GTX460神戈；右图：利用4+1相供电的市售GTX460

　　不只如此，昂达GTX460神戈版独创的4相焦点供电，还可以低落25%以上电流损耗，进而低落供电发烧，提高单相输出容量。在测试图中，昂达GTX460神戈待机状态下焦点纹波仅为20mV，远远低于NVIDIA要求的100mV和市售GTX460的32mV，这样不变纯净的电流无疑为超频打下很是坚硬的基本。

● 利用WQFN封装、内驱动4相PWM 　

　　对付显卡而言，可以或许利用的最大供电相数，取决于其利用的PWM节制器芯片（PWM Controller），其向每相的驱动芯片输送PWM的方波信号来节制最终焦点电压Vcore的发生。

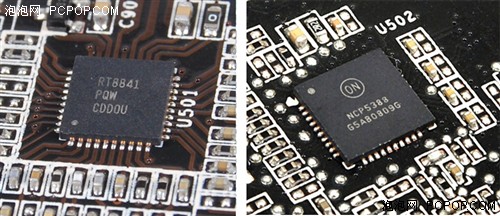

左图：昂达GTX460神戈利用的RT8841节制芯片；右图：市售GTX460利用NCP5388节制芯片

　　在这方面，昂达GTX460神戈版全球首先利用台湾立锜8841PWM节制芯片，回收WQFN封装方法， ST电容，内置2相驱动IC，可以直接将PWM发出的信号放大，以驱动MOSFET事情。与其它GTX460所利用的安森美NCP5388对比，该芯片具有信号传输路径短、不易受信号滋扰、GPU电压侦测率更为敏捷等利益，便于发热级玩家即时获取、调解GPU电压，以得到更好的超频结果。

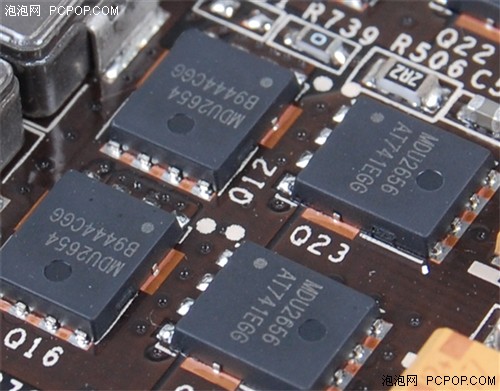

● 利用FPAK封装低内阻Mosfet

　　今朝市售GT460多利用有三个引脚的D-PAK（TO-252）封装，也就是俗称的三脚封装。中间管脚为漏极（Drain），漏极同时毗连到MOS管不和的金属底，通过大面积焊盘直接焊在PCB上，因而中间的脚往往剪掉。这种封装可以通过较大的电流，散热本领较好，本钱低廉易于采购，可是引线电阻和电感偏高，很是倒霉于到达500KHz以上的开关频率，更倒霉于显示焦点频率恒久运行在900MHz高频下。

利用4引脚、LEPAK封装
