铝电解电容厂家解读单电源与双电源应用电路设计方案

　　TDA1521是一款双声道音频功率放大集成电路，9脚单列直插式封装，输出功率2×15w。机能不变，音质也不错， 100UF 10V，在音响应用中较为常见。 TDA1521可以在单电源或双电源模式下事情，事情电源电压范畴15V~40V（±7.5 -- ±20V）， 100UF 63V，以下是TDA1521单电源接法和双电源接法的电路图：

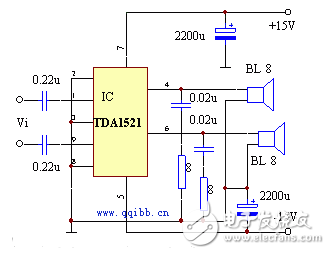

　　图1　TDA1521单电源接法

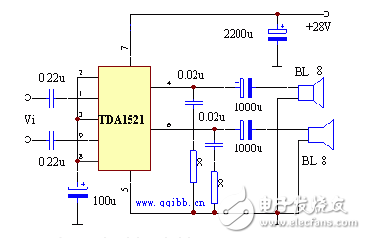

　　图2　TDA1521双电源接法

　　在条件许可的环境下，发起回收双电源事情模式，这样可以去掉驳接扬声器的输出耦合电容（OCL电路），改进频率响应。
