富贵的都会,当夜幕降姑且,五缤纷的彩灯灯便亮了起来,点亮这个暗中的世界,给人民糊口增添一点情趣,而流水灯是个中的脚色之一。跟着技能的不绝成长,节制彩灯的电路不绝更新,这里主要先容由555按时器组成的流水灯节制电路。
2.555按时器

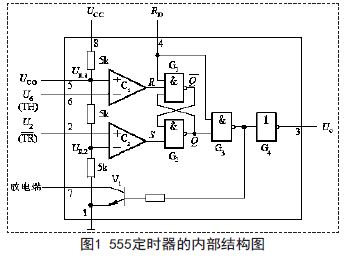

2.1 555按时器的内部布局(如图1所示):
(1)分压器
①5脚悬空时。
②5脚外接节制电压时。
(2)电压较量器
电压较量器C1和C2是两个布局完全沟通的抱负运算放大器。较量器有两个输入端,别离用1和0暗示相应输入端上所加的电压,用暗示较量器的较量功效(1代表高电平,0代表低电平)。
(3)根基RS触发器
(4)放电三极管
V1是一个集电极开路的放电三极管。其时,V1导通;其时,V1截至。
2.2 555按时器成果表(如图2所示)
555按时器成果表根基说明白555按时器的成果。
2.3 555按时器构成的多谐振荡器

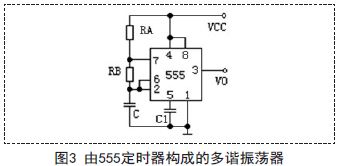

由555按时器组成的多谐振荡器如图3所示,RA,RB和C是外接按时元件,电路中将高电平触发端(6脚)和低电平触发端(2脚)并接后接到RB和 C的毗连处,将放电端(7脚)接到RA,RB的毗连处。由于接通电源瞬间,电容C来不及充电,电容器两头电压为低电平,小于(1/3)Vcc,故高电平触发端与低电平触发端均为低电平,输出为高电平,放电管V1截至。这时,电源经RA,RB对电容C充电,使电压按指数纪律上升, 220UF 10V,当上升到(2/3)Vcc 时,输出为低电平,放电管V1导通,把从(1/3)Vcc上升到(2/3)Vcc由于放电管V1导通,电容C通过电阻RB和放电管放电,电路进人第二暂稳态,其维持时间的是非与电容的放电时间有关,跟着C的放电,下降,当下降到(1/3)Vcc时,输出为高电平,放电管V1截至,Vcc再次对电容C充电, 电路又翻转到第一暂稳态。
3.CD4017逻辑成果

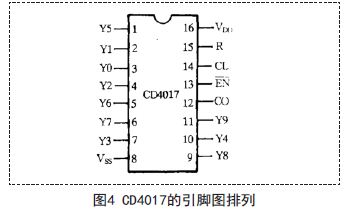

CD4017芯片是十进制计数器/时序译码器,应用极其遍及。图4是CD4017的引脚图分列,回收16脚双列直插式塑料封装形式。
CD4017的CL端在输入时钟脉冲的上升沿计数,时钟答允端EN为“0“时,答允时钟脉冲输入,为“1”时就克制时钟脉冲输入。
在输入时钟脉冲的浸染下,10个译码输出Y0~Y9依次为高电平。R为复位端,当R=1时,计数器清零,Y0为“1”,其余Y1~Y9均为“0”。CO为进位输出端,CD4017记满10个数后,CO端输出一个正的进位脉冲。
4.电路实现

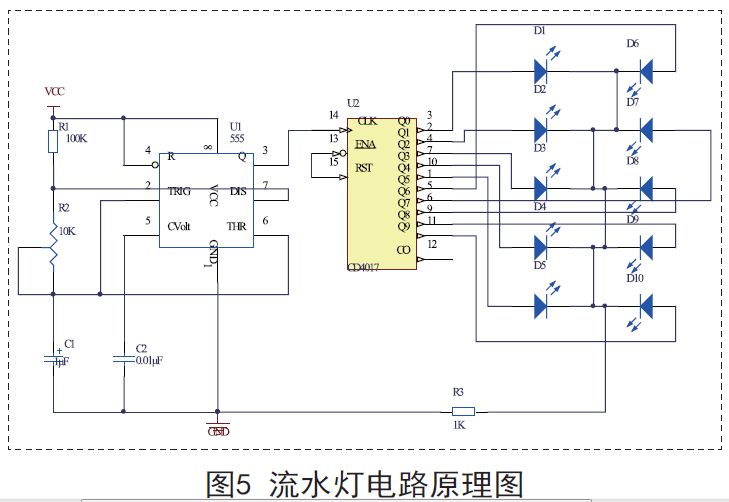

4.1 流水灯电路道理图(如图5所示):
4.2 流水灯电路道理
该电路由时基集成电路NE555组成的多谐振荡器和CD4017十进制计数/译码电路构成。电源接通后,经R1?R2给电容C1充电,使逐渐升高, 其时,3脚(Q端)输出为高电平。当上升到高出时,3脚输出仍为高电平。当继承上升到略高出时,RS触发器状态产生翻转,3脚输出为低电平,同时C1经 R2及7脚内导通的放电管VT到地放电,迅速下降。当下降到略低于时,触发器状态又翻转,3脚输出变为高电平。同时,7脚内导通的放电管VT截至,电容 C1再次举办充电,其电位再次上升,一直轮回下去。按照,可以看出,通过改变电位器R2的电阻值的巨细,即可以改变振荡器的振荡周期,从而改变3脚输出坎坷电平的转换时间,进而改变流水灯的速度。
对付CD4017,其14脚吸收来自555按时器3脚的输出脉冲。当555按时器的3脚的输出电平状态产生翻转时,14脚吸收到坎坷电平的变革,触发十个输出引脚瓜代输出高电平, 22UF 25V,点表态应引脚的LED灯。跟着时间的举办,十个LED灯相继被点亮,形成流水灯。
5.结论
555按时器是一种模仿和数字成果相团结的集成器件,通过外围元件的简朴组合,可以构成很多根基实用的电路,最根基且应用最多的有单稳态触发器,施密特触发器,多谐振荡器三种。以这些根基电路为基本,又可以和其他组合形成各类百般实用的电子电路,实现各类百般的成果,如按时器?分频器?脉冲信号产生器?玩具游戏机电路?音响告警电路?自动节制电路?电源互换电路?频率调动电路元件参数和电路检测电路等。相信在不久的未来,555按时器将应用在更多规模,为我们的糊口增加更多新鲜的元素,并使我们的糊口越发富厚多彩。
