固态电容铝电解电容的长串LED boost驱动器简介

时间: 2021-04-22 浏览次数:
TV和显示器背光、路灯、停车场照明常常利用长串LED,这类系统需要一个可以或许发生高压的电流驱动器。本参考设计操作

TV和显示器背光、路灯、停车场照明常常利用长串LED,这类系统需要一个可以或许发生高压的电流驱动器。本参考设计操作MAX16834构建了一个这样的驱动器,可以或许得到很是高的调光比。
该参考设计操作MAX16834构建一个boost LED驱动器, 固态,用于驱动长串LED。合用于大尺寸LCD TV或显示器的LED背光、路灯以及停车场照明。

VIN:24VDC ±5% (1.22A)
VLED设置:23个串联LED (75V),350mA。
调光:脉冲导通时间可低至3.33µs (调光时钟频率 = 100Hz时, 铝电解电容厂家,调光比为3000:1)。

注:已搭建该设计电路并颠末测试,但未举办具体测试,详细应用大概存在细微不同,有待改造。

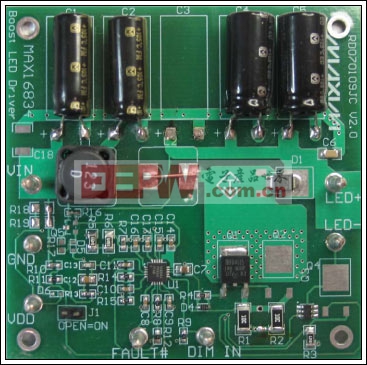

图1. LED驱动器电路板


具体图片(PDF,3.53MB)
图1. LED驱动器电路板

图2. LED驱动器道理图


具体图片(PDF,295kB)
图2. LED驱动器道理图

图3. LED驱动器机关


具体图片(PDF,2.85MB)
图3. LED驱动器机关

图4. 质料清单


具体图片(PDF,1.3MB)
图4. 质料清单

固态电容铝电解电容的长串LED boost驱动器简介
