　　贴片的封装主要有：0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W

　　电容电阻外形尺寸与封装的对应干系是： 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5

　　电容自己的巨细与封装形式无关，封装与标称功率有关。它的长和宽一般是用毫米暗示的。可是型号是回收的英寸的暗示要领。

　　选择符合的封装第一要看你的PCB空间，是不是可以放下这个器件。一般来说， 贴片铝电解电容器，封装大的器件会较量自制，小封装的器件因为加工进度要高一点，有大概会贵一点，然后封装大的电容耐压值会比封装小的同容量电容耐压值高，这些都是要按照你实际的需要来选择的，别的，小封装的元器件对贴装要求会高一点，好比 SMT呆板的精度。如手机内里的电路板，因为空间有限，事情电压低，就可以选用0402的电阻和电容，而大容量的钽电容就多为3216等等大的封装

　　直插式无源器件体积普遍要比贴片式要大一些，并且直插式器件在建造PCB时需要打孔，焊接工艺跟贴片式也有不同，较为贫苦，相对而言，直插式电阻电容多是面向大功率电路应用。

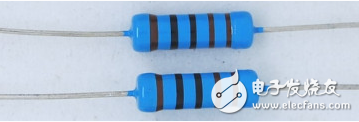

　　直插式电阻封装为AXIAL-xx形式（好比AXIAL-0.3、AXIAL-0.4），后头的xx代表焊盘中心间距为xx英寸， 330UF 25V，这一点在网上许多文章都没说清楚，单元为英寸。这个尺寸必定比电阻自己要稍微大一点点，常见的牢靠（色环）电阻如下图：

　　常见封装：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。尺寸巨细如下图（AXIAL-0.3，默认焊盘直径为62mil，个中焊孔直径为32mil）：

　　直插式电阻功率与封装尺寸：

　　1/8W ----AXIAL-0.3

　　1/4W ----AXIAL-0.4或AXIAL-0.3（假如本身弯折的较量接近电阻根部的话）

　　1/2W ----AXIAL-0.5或AXIAL-0.4（假如本身弯折的较量接近电阻根部的话）

　　1W ----AXIAL-0.6或AXIAL-0.5（假如本身弯折的较量接近电阻根部的话）

　　2W ----AXIAL-0.8（按照实际丈量，AXIAL-0.9的尺寸较量符合）

　　3W ----AXIAL-1.0

　　5W ----AXIAL-1.2

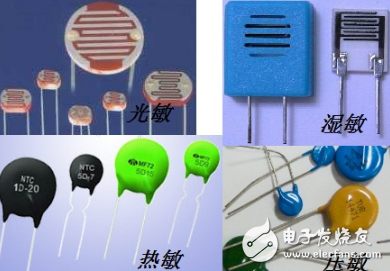

　　别的许多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来基础不像个电阻器，如下图，这类电阻可以参照下文的无极电容封装来设计，好比RAD-0.2等等。

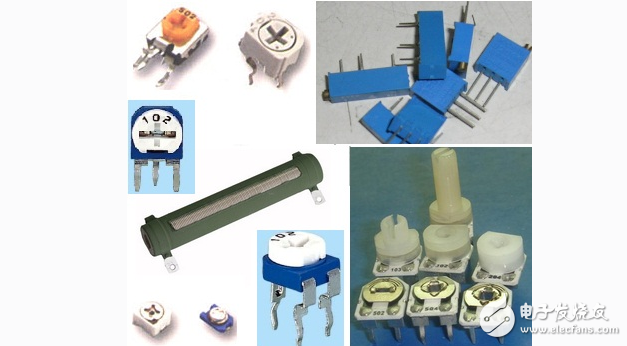

　　而可调式电阻器封装也很有特点，好比引导的奇特性，许多引脚宽度也不能利用传统的圆形，一般都不能凭据上述封装举办，需要遵照产物手册举办单独设计。如下图：

　　1、无极电容

　　常见的电容分为两种：无极电容和有极电容，典范的无极电容如下：

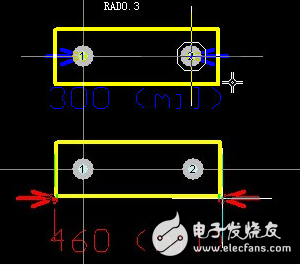

　　无极电容封装以RAD标识，有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4，后头的数字暗示焊盘中心孔间距，如下图所示（示例RAD-0.3）

　　2、有极电容

　　有极电容一般指电解电容，如下图：

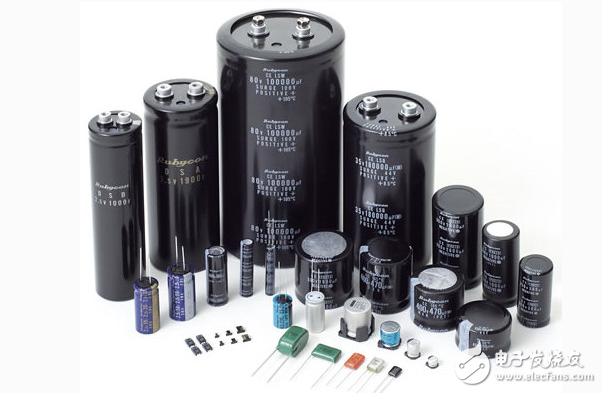

　　下图是电解电容和固态电容图，这类电容都是尺度的封装，可是高度不必然尺度，包罗许多定制的电容，需按照产物设计特点举办选择。图中灰白色的那种就是，很 多主板上常常吹捧的所谓的固态电容，固态电容不变性要稍好一点。

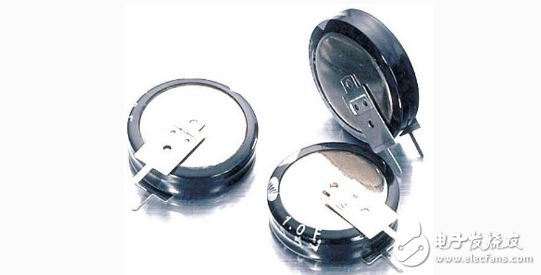

　　看下面的法拉电容也较量有意思。

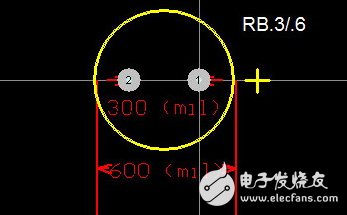

　　电解电容封装则以RB标识，常见封装有：RB.2/.4、RB.3/.6、RB.4/.8、RB.5/1.0，标记中前面数字暗示焊盘中心孔间距，后头数字暗示外围尺寸（丝印），单元仍然是英寸，如下图（RB-.3/.6）：

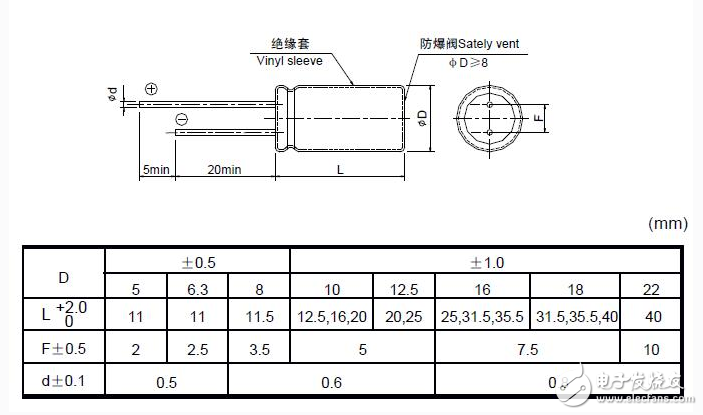

　　CD268 型铝电解电容器

　　CD268Series Aluminum ElectrolyTIc Capacitor

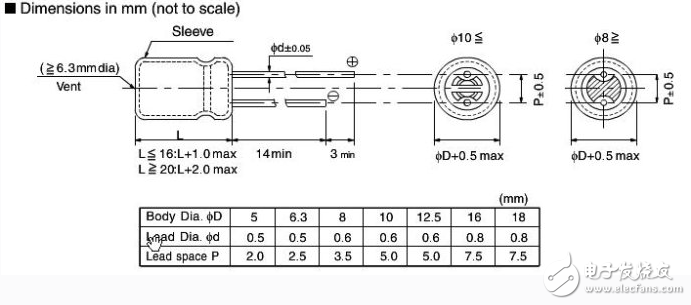

　　Panasonic Aluminum ElectrolyTIc Capacitor

　　Series： NHG Type： A
