电磁兼容中你所不知道的问题——220UF 16V电容

电容器是电路中最根基的元件之一，操作电容滤除电路上的高频骚扰和对电源解耦是所有电路设计人员都熟悉的。可是，跟着电磁滋扰问题的日益突出，出格是滋扰频率的日益提高，由于不相识电容的根基特性而达不到预期滤波结果的工作时有产生。下面将先容一些利用电容器抑制电磁滋扰时需要留意的事项。

电容器是根基的滤波器，在低通滤波器中作为旁路器件利用。操作它的阻抗随频率升高而低落的特性， 33UF 25V，起到对高频滋扰旁路的浸染。可是，在实际利用中必然要留意电容器的非抱负性。

(1) 实际电容器的等效电路

实际电容器的电路模子如图1所示，它是由等效电感(ESL)、电容和等效电阻(ESR)组成的串联网路。电感分量是由引线和电容布局所抉择的，电阻是介质质料所固有的。电感分量是影响电容频率特性的主要指标， 330UF 25V，因此，在阐明实际电容器的旁路浸染时，用LC串联网络来等效。

图1、实际电容器的等效电路

(2) 对滤波特性的影响

实际电容器的特性如图2所示，当角频率为1/LC时，会产生串联谐振，这时电容的阻抗最小，旁路结果最好。高出谐振点之后，电容器的阻抗特性泛起电感阻抗的特性——随频率的升高而增加，旁路结果开始变差。这是，作为旁路器件利用的电容器就开始失去旁路浸染。

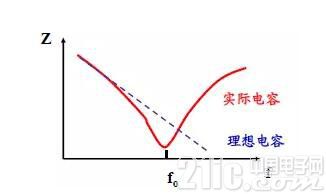

图2、实际电容器的频率特性

抱负电容的阻抗是跟着频率的升高而低落，而实际电容的阻抗具有如图2所示的频率特性，在频率较低时，泛起电容性，即阻抗随频率的增加而低落，在某一点产生谐振，在这点电容的阻抗便是等效串联电阻ESR。在谐振点以上，由于ESL的浸染，电容阻抗跟着频率的升高而增加，这是电容泛起电感的阻抗特性。在谐振点以上，由于电容的阻抗增加，因此对高频噪声的旁路浸染削弱，甚至消失。

电容的谐振频率由ESL和C配合抉择，电容值或电感值越大，则谐振频率越低，也就是电容的高频滤波结果差。ESL除了与电容器的种类有关外，电容的引线长度是一个十分重要的参数，引线越长，则电感越大，电容的谐振频率越低。因此在实际工程中，要使电容器的引线只管短，电容器的正确安装要领和不正确安装要领如图3所示。

按照LC电路串联的道理，谐振点不只与电感有关，还与电容值有关，电容越大，谐振点越低。很多人认为电容器的容值越大，滤波结果越好，这是一种误解。电容越大对低频滋扰的结果固然好，可是由于电容在较低的频率产生了谐振，阻抗开始随频率的升高而增加，因此对高频噪声的旁路结果变差。表1是差异容量瓷片电容的自谐振频率，电容的引线长度是1.6mm。

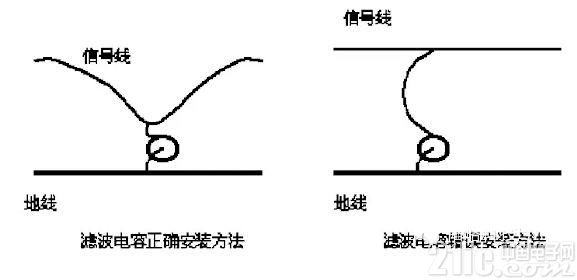

图3、滤波电容的正确安装要领与错误安装要领

尽量从滤除高频噪声的角度看，不但愿有电容谐振，可是电容的谐振并不是老是有害的。当要滤除的噪声频率确按时，可以通过调解电容的容量，使谐振点恰好落在骚扰频率上。

电磁兼容设计中利用的电容要求谐振频率只管高，这样才气够在较宽的频率范畴内起到有效得滤波浸染。提高谐振频率的要领有两个，一个是只管缩短引线的长度，另一个是选用电感较小的种类。
