先容开关电源P33UF 50VCB设计中的走线能力

　　文章主要是接头和阐明开关电源印制板布线原则、开关电源印制板铜皮走线的一些事项、开关电源印制板大电流走线的处理惩罚以及反激电源反射电压的一个确定因素等方面，办理铝基板在开关电源中的应用、多层印制板在开关电源电路中的应用的一些各人存眷的问题。

　　一、引言

　　开关电源是一种电压转换电路，主要的事情内容是升压和降压，遍及应用于现代电子产物。因为开关三极管老是事情在 “开” 和“关” 的状态，所以叫开关电源。开关电源实质就是一个振荡电路，这种转换电能的方法，不只应用在电源电路，在其它的电路应用也很普遍，如液晶显示器的背光电路、日光灯等。开关电源与变压器对比具有效率高、稳性好、体积小等利益，缺点是功率相对较小，并且会对电路发生高频滋扰，变压器反馈式振荡电路，能发生有纪律的脉冲电流或电压的电路叫振荡电路，变压器反馈式振荡电路就是能满意这种条件的电路。

　　开关电源分为，断绝与非断绝两种形式，在这里主要谈一谈断绝式开关电源的拓扑形式，在下文中， 47UF 10V，非出格说明，均指断绝电源。断绝电源凭据布局形式差异，可分为两大类：正激式和反激式。反激式指在变压器原边导通时副边截至，变压器储能。原边截至时，副边导通，能量释放到负载的事情状态，一般通例反激式电源单管多，双管的不常见。正激式指在变压器原边导通同时副边感到出对应电压输出到负载，能量通过变压器直接通报。按规格又可分为通例正激，包罗单管正激，双管正 激。半桥、桥式电路都属于正激电路。

　　正激和反激电路各有其特点，在设计电路的进程中为到达最优性价比，可以机动运用。一般在小功率场所可选用反激式。稍微大一些可回收单管正激电路，中等功率可回收双管正激电路或半桥电路，低电压时回收推挽电路，与半桥事情状态沟通。大功率输出，一般回收桥式电路，低压也可回收推挽电路。

　　反激式电源因其布局简朴，省掉了一个和变压器体积巨细差不多的电感，而在中小功率电源中获得遍及的应用。在有些先容中讲到反激式电源功率只能做到几十瓦，输出功率高出100瓦就没有优势，实现起来有难度。本人认为一般环境下是这样的，但也不能一概而论，PI公司的TOP芯片就可做到300瓦，有文章先容反激电源可做到上千瓦，但没见过实物。输出功率巨细与输出电压坎坷有关。

　　反激电源变压器漏感是一个很是要害的参数，由于反激电源需要变压器储存能量，要 使变压器铁芯获得充实操作，一般都要在磁路中开气隙，其目标是改变铁芯磁滞回线的斜率，使变压器可以或许遭受大的脉冲电流攻击，而不至于铁芯进入饱和非线形状 态，磁路中气隙处于高磁阻状态，在磁路中发生漏磁远大于完全闭合磁路。

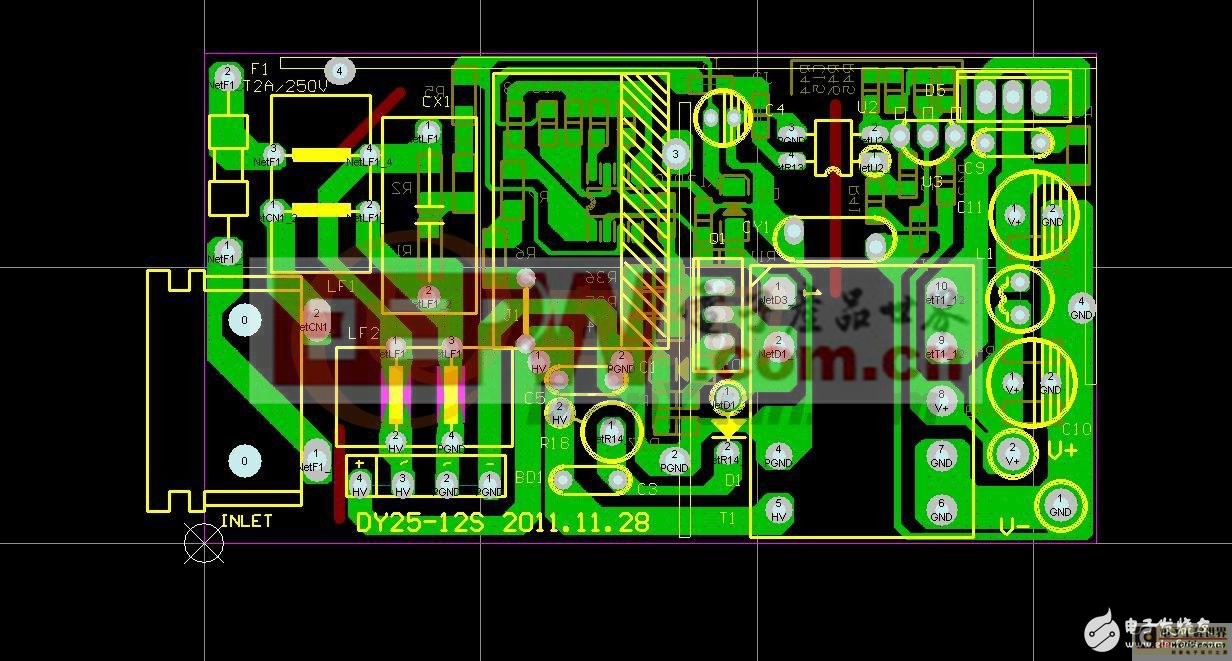

　　脉冲电压连线尽大概短，个中输入开关管到变压器连线，输出变压器到整流管毗连线。脉冲电流环路尽大概小如输入滤波电容正到变压器到开关管返回电容负。输出部门变压器出端到整流管到输出电感想输出电容返回变压器电路中X电容要只管接 近开关电源输入端，输入线应制止与其他电路平行，应避开。Y电容应安排在机壳接地端子或FG毗连端。共摸电感到与变压器保持必然间隔，以制止磁偶合。

　　输出电容一般可回收两只一只接近整流管另一只应接近输出端子，可影响电源输出纹波指标，两只小容量电容并联络果应优于用一只大容量电容。发烧器件要和电解 电容保持必然间隔，以耽误整机寿命，电解电容是开关电源寿命的瓶劲，如变压器、功率管、大功率电阻要和电解保持间隔，电解之间也须留出散热空间，条件答允可将其安排在进风口。

　　二、印制板布线的一些原则

　　印制板设计时，要思量到滋扰对系统的影响，将电路的模仿部门和数字部门的电路严格分隔，对焦点电路重点防护，将系统地线环抱，并布线尽大概粗，电源增加滤波电路，回收DC-DC断绝，信号回收光电断绝，设计断绝电源，阐明容易发生滋扰的部门（如时钟电路、通讯电路等）和容易被滋扰的部门（如模仿采样电路等），对这两种范例的电路别离采纳法子。对付滋扰元件采纳抑制法子，对敏感元件采纳断绝和掩护法子，而且将它们在空间和电气上拉开间隔。在板级设计时，还要留意元器件安排要远离印制板边缘，这对防护氛围放电是有利的。
