为了防备启动时大电流攻击烧坏HV脚,发起R5取封装为0805的22K的贴片电阻。
7. 滤波电容C4,C5,C8
C4,C5,C8主要起高频滤波浸染, 0.33uf 50v,发起选择封装为0805的1nF的贴片电容。
8.滤波电容C6
C6主要起滤除尖峰调和波赔偿浸染,发起选择封装为0805的100pF的贴片电容。
9.稳压二极管D6
防备VCC电压过高烧坏芯片,发起D6取0.5W,12V的稳压管。
10.电解电容C7
(1) 电容耐压Vdss
由于有12V的稳压管D6,所以电容耐压大于或便是16V即可。
(2) 电容容量C
定量计较较量坚苦,实测中发明电容容量取4.7uF可以满意要求。
(3) 电容范例
由于用到的电容量较大,一般利用铝电解电容。
(4) 等效串联阻抗ESR
ESR越小, 高压电解电容,损耗越小。
(5) 额定温度
实际事情温度不能超出额定温度范畴。
(6) 体积
由于电容C7的容量小耐压低,所以体积根基可以不思量。
(7) 利用寿命
由于一般LED利用的寿命比电解电容的寿命长,所以只管选择寿命长的电解电容。
■ 所以选择耐压大于或便是16V,电容值大于或便是4.7uF,寿命长的电解电容。
11.电感L1
(1) 电感量L1

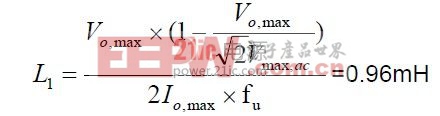

当电路事情在电流持续模式和电流非持续模式之间的临界模式时, ΔI=2I o,max,此时电感可以凭据下面的公式计较:
这是临界模式时的电感取值,为担保电路事情在电流持续模式,电感取值要大于上面计较获得的值,电感取值越大输出电流的纹波越小。

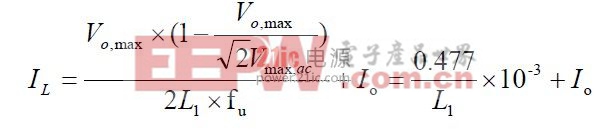

(2) 电感饱和电流IL
由上式可以看出电感量越大,电感的饱和电流越小。
(3) 电感线径R
以截面积1mm2的铜线过5A电流计较,则电感线的截面积为LI/5,所以电感的线径为
(3) 电感体积
受到空间的限制,在担保电感量和电感饱和电流的环境下,电感体积越小越好,假如一个电感体积太大,可以思量用2个电感串联。
■ 所以选择电感量大于0.96mH,而且饱和电流大于IL的电感。
12.续流二极管D4
(1) 最大反向耐压VRRM
当mos管导通时,二极管D4遭受的反向耐压为
