西安交大获取到用于脉冲功33UF 16V率系统的陶瓷电容器储能密度最高值

　　北京时间16日破晓，英国《自然质料》期刊在线颁发了西安交通大学电信学部徐卓、李飞传讲课题组最新学术成就《用于能量存储的织构多层陶瓷电容器》。

　　据徐卓传授先容，陶瓷电容器作为一种重要的储能电子元件，具有放电功率高、温度不变性好和轮回寿命长等利益，在先进电子和电力系统中起着至关重要的浸染，出格是在脉冲功率技能规模有着不行替代的应用。当前，电子器件正向小型化、轻型化偏向成长，这也对陶瓷电容器的储能密度提出了更高的要求。该成就可遍及应用在基于电卡效应的固态制冷陶瓷等电子成果陶瓷规模，提高其在强场条件下事情的不变性和靠得住性。

　　连年来，西安交大电信学部科研团队基于钙钛矿晶体电致伸缩效应的各向异性特点，有针对性提出“通过节制晶粒取历来低落陶瓷电容器在强场下所发生的应变和应力，制止微裂纹和拉伸应力所导致的陶瓷击穿，提高其击穿电场强度和储能密度”设计思路， 3.3UF 50V，通过近两年时间的技能攻关，首次合成了<111>取向的钛酸锶模板(图 1)；进而，操作流延-模板法乐成制备了织构度达91%的高质量<111>取向钛酸锶铋钠(NBT-SBT)多层织构陶瓷电容器(图 2)，大幅低落了陶瓷在强场下的电致应变，提高了击穿电场(100 MV m-1)， 贴片铝电解电容，得到了高达21.5 J cm-3的储能密度，这是今朝已知陶瓷电容器的最高值(图 3)。

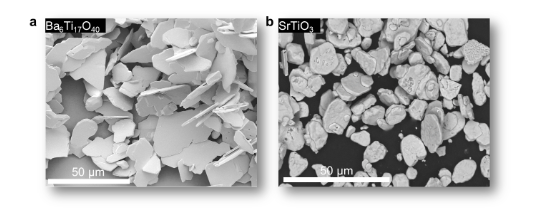

　　图 1 a, Ba6Ti17O40前躯体的电子显微镜照片；b, <111>取向钛酸锶模板的电子显微镜照片。

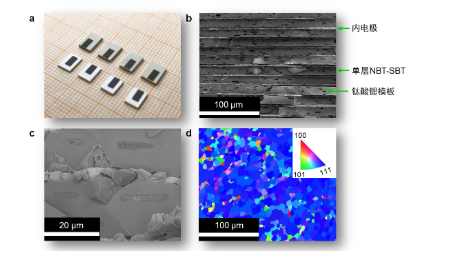

　　图 2 a, <111>取向钛酸锶铋钠(NBT-SBT)多层织构陶瓷电容器照片；b, <111>取向NBT-SBT多层织构陶瓷横截面的电子显微照片；c, 放大后的电子显微照片；d, <111>取向NBT-SBT陶瓷的晶粒取向漫衍图。

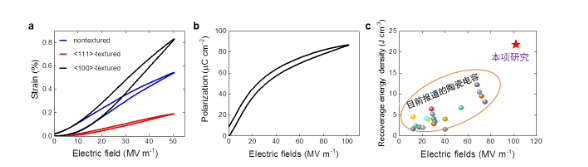

　　图 3 a, NBT-SBT多层陶瓷应变与电场的干系；b, <111>取向多层陶瓷极化强度与电场的干系；c, <111>织构陶瓷的储能密度与其他陶瓷质料的比拟。
