中国科大等在高储能电100UF 100V介质电容器研究中获希望

　　中国科学技能大学李晓光团队连系清华大学传授沈洋课题组在高储能密度柔性电容器规模取得新希望。研究者乐成找到了一种可以大幅度提高聚合物基复合质料击穿电场强度和介电储能密度的要领，该要领可推广至差异的柔性聚合物电介质质料，为此后高储能电容器的设计提供了一种可行的方案。该成就以Negatively Charged Nanosheets Significantly Enhance the Energy-Storage Capability of Polymer-Based Nanocomposites 为题在线颁发在《先进质料》（Adv. Mater.）杂志上。

　　电介质电容器由于其超快的充放电速率和超高的功率密度，成为智能电网调频、电磁炮等高能兵器系统的焦点器件，并在新能源电动汽车、可穿着电子等规模具有辽阔应用前景。个中，本钱低、易加工、耐高电压的柔性聚合物是最有潜力的电容器电介质质料之一， 1000UF 50V，但其低介电常数导致的低储能密度限制了当今电子家产对器件小型化和高机能化的要求。针对这一困难，人们提出将高介电常数的无机填料插手到聚合物基体中，用于制备高储能密度复合质料， 470uf 16v，但凡是高体积分数的无机质料的插手会低落复合质料击穿电场强度，对利用安详和寿命造成影响。因此，在介电常数提高的同时进一步晋升质料击穿场强，是得到高储能密度复合质料亟需办理的难点。

　　针对上述挑战，相助团队提出了一种普适的可行计策，即操作带负电无机填料的局域反向电场抑制二次碰撞电子的发生，从而阻碍击穿相的形成成长，进而晋升复合质料击穿场强和储能密度。基于此，研究人员制备出掺入少量带负电的2维Ca2Nb3O10填料的聚偏二氟乙烯（PVDF）基复合质料，在提高其介电常数的同时，得到了极高的击穿场强（~792 MV/m）和储能密度（~36.2 J/cm3），该柔性电容器的储能密度是今朝已报道聚合物基复合质料中最高的，是今朝最好的商用双向拉伸聚丙烯（BOPP）薄膜电容器的18倍，甚至高出了商用电化学电容器（20-29 J/cm3）。另外，对比于PVDF基体，复合质料的杨氏模量也有明明的提高而泄电流密度依然维持在较低程度，这些别离有利于制止机电击穿与电热击穿的产生。为了进一步验证该计策的普适性，研究人员基于相场模仿和有限元计较验证了纳米片填料负电荷对抑制电击穿的重要浸染，并在聚苯乙烯（PS）基复合质料中同样实现了击穿场强与储能密度的大幅晋升。该项研究事情为此后高能量密度柔性电介质储能质料的实用化提供了全新的思路。

　　中国科大合肥微标准物质科学国度研究中心和物理学院传授李晓光、殷月伟以及清华大学质料学院传授沈洋为论文通讯作者。中国科大博士生包志伟、侯闯明和清华大学博士生沈忠慧为论文配合第一作者。

　　该项研究获得国度自然科学基金、科技部国度重点研发打算、中国科大“双一流”人才团队平台项目标扶助。

　　文章链接

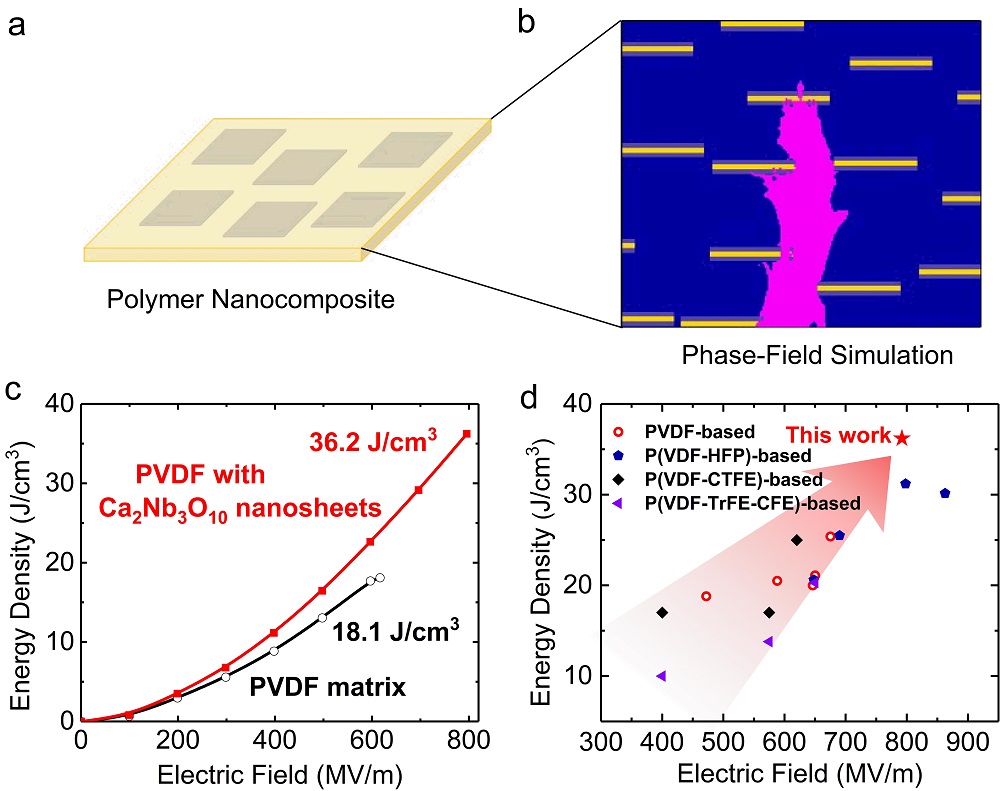

　　图例说明：a. 复合质料示意图。b. 复合质料电击穿进程的相场模仿中，带负电Ca2Nb3O10纳米片对电树枝成长起阻碍浸染。c. PVDF基复合质料与纯PVDF的储能密度与电场的干系。d. 差异聚合物基纳米复合质料的击穿强度和能量密度的比拟。
