电源里有水的元100UF 6.3V件“铝电解电容”

　　铝电解电容是独一有“水”的元器件，不爽的时候还会爆浆，因为具有很高的单元CV值和价值低廉而被遍及利用在各类电子产物中。让我们一起来相识下铝电解电容是奈何制造出来的，以及它有哪些特性。

　　电解电容是独一一种带有液体的元器件，在所有的电容器中，沟通尺寸下，铝电解电容的CV值最大，即能的存储电荷最多，价值最自制。

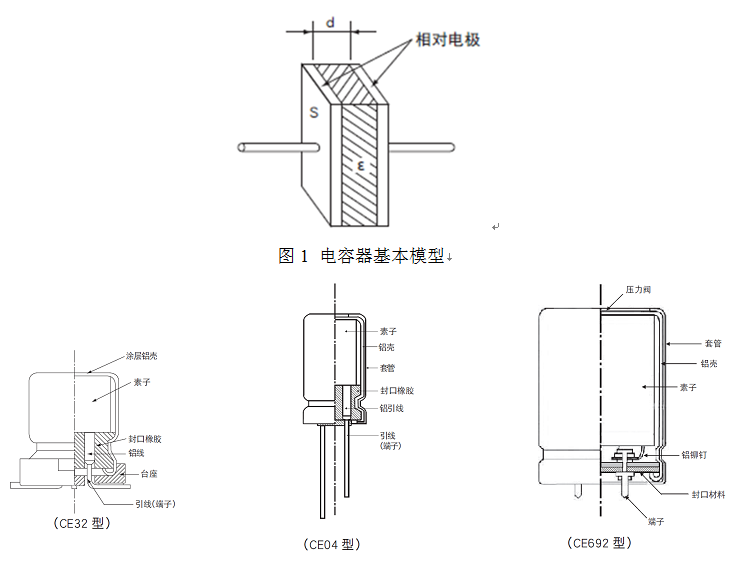

　　电容器的根基模子如图1所示,静电容量的公式如下：

　　ε：介电常数

　　S：电极板的面积(m2)

　　D：两电极板之间的间隔

　　图2 常见的电解电容及其布局

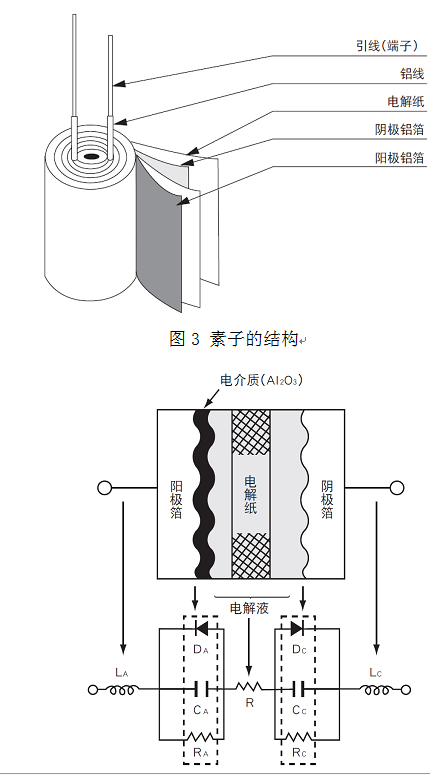

　　实现电解电容机能是靠铝壳中间的素子，素子的布局如图3、图4。

　　图4 电容的等效电路

　　作为铝电解电容的电介质氧化膜(Al2O3)的介电常数凡是为8~10，这个值并不比其他范例的电容大， HU系列，可是，通过对铝箔举办蚀刻扩大外貌积，并利用电化学的处理惩罚获得更薄更耐压的氧化电介质层，使铝电解电容可以取得比其他电容器更大的单元面积CV值。

　　制造进程

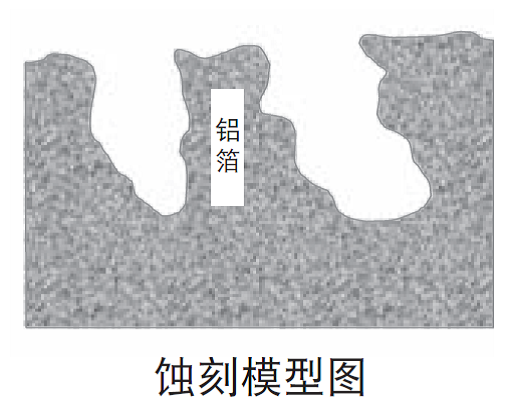

　　1、蚀刻(扩大大外貌积)

　　蚀刻的浸染是扩大铝外貌积。

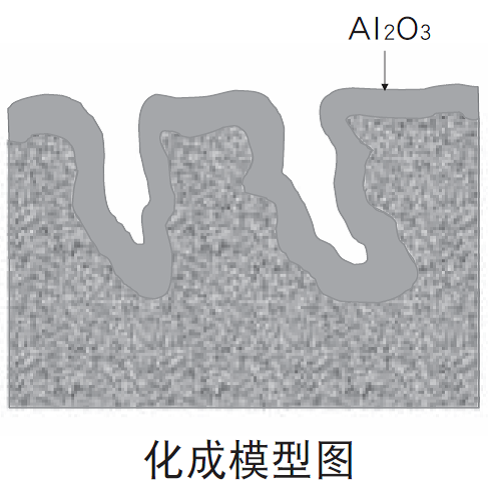

　　2、化成(形成电介质层)

　　在阳极铝箔外貌形成电介质层(Al2O3)

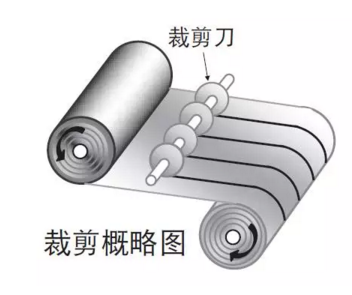

　　3、剪裁

　　凭据产物要求裁剪铝箔

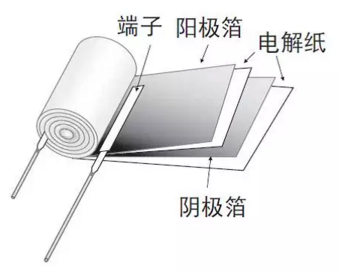

　　4、卷绕

　　将阴极铝箔和阳极铝箔之间插入电解纸，然后卷绕成圆柱形，在卷绕工艺上阴极箔和阳极箔毗连上端子。

　　5、含浸

　　将素子浸入电解液中，电解液能对电介质进一步修复。

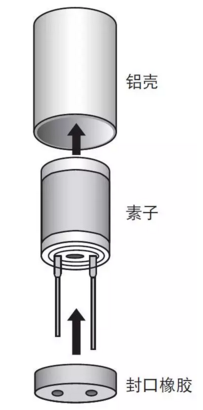

　　6、密封

　　将素子装入铝壳顶用封口胶密封。

　　基天机能：

　　1、静电容量

　　铝电解电容的静电容量是在20℃，120Hz，0.5V的交换条件下测试的值，一般来说，温度升高，容量值也会升高;温度低容量也会低落。频率越高，容量越小;频率越低，容量越大。

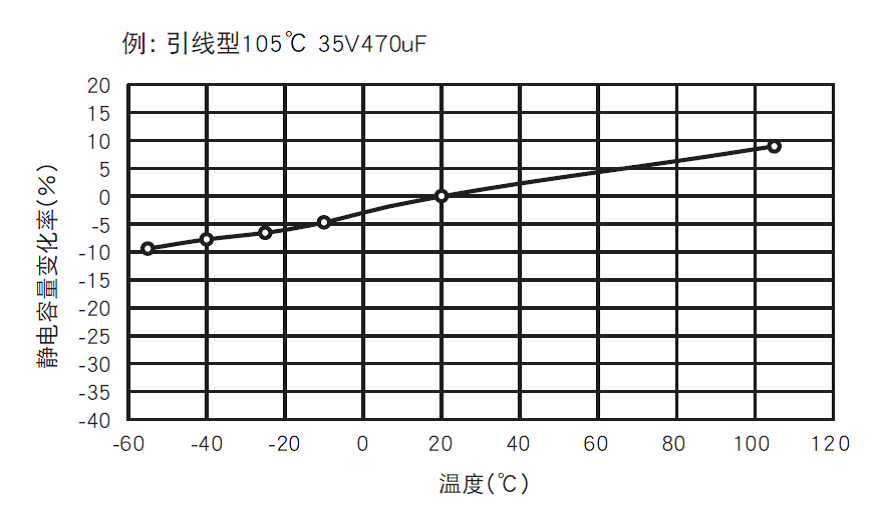

　　图5 静电容量的温度特性

　　图6 静电容量的频率特性

　　2、Tanδ(损耗角)

　　交换电流流过铝电解电容时，会发生损耗，因为铝电解电容的电解液、电解纸和其他打仗电阻的存在，铝电解电容等效于串联了电阻R，见图7、图8和图9。

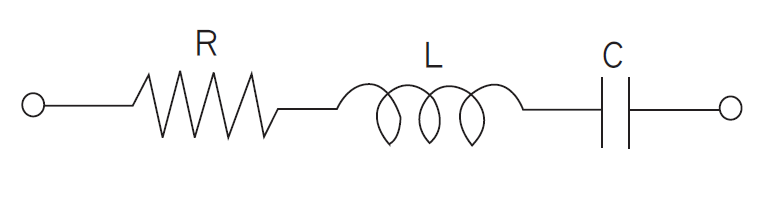

　　图7 铝电解电容的等效模子

　　图8 Tanδ界说图

　　图9 Tanδ的温度特性

　　3、泄电流LC

　　铝电解电容在遭受直流电压时，会有一个小直流电流过电容，抱负电容器是不能通直流的，称之为泄电流LC。LC会随时间变革， 680UF 6.3V，如图10、图11，最后到达一个不变值。但温度升高时，LC增加;施加电压低落，LC也会淘汰。

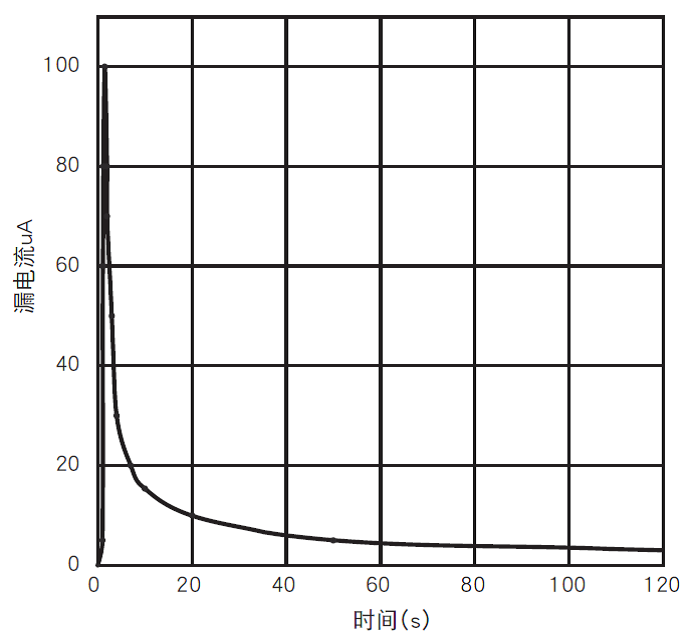

　　图10 泄电流时间特性

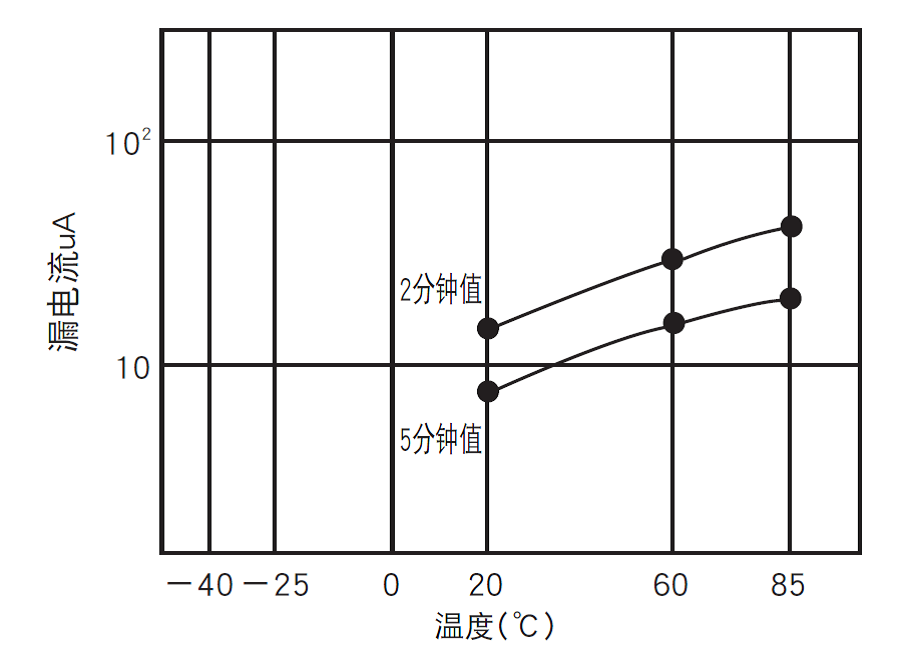

　　图11 泄电流温度特性

　　4、阻抗频率特性

　　铝电解电容的等效模子有C、R、L构成，电容器两头的频率-阻抗特性也由C、R、L的频率-阻抗特性叠加构成。如图12。1/ωC是容抗，直线向下45°角。ωL是感抗，直线向右上45°角。R代表等效串联电阻。在低频区间，有频率依存的电介质损失影响大，因而R线向下。在高频区间，电解液和电解纸的阻值占主导职位，不在受频率影响，因而R值趋于不变。

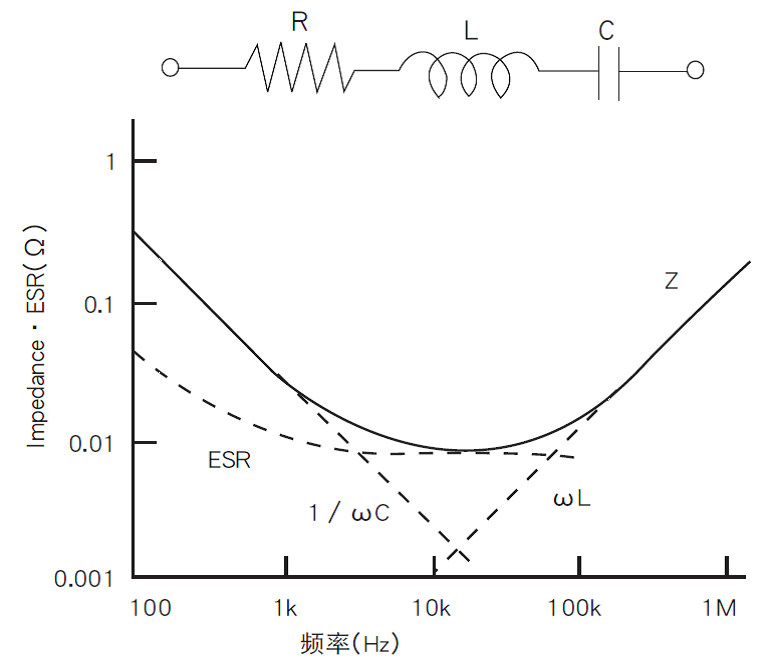

　　图12 阻抗的频率特性

　　阻抗也受温度影响：温度升高，阻抗淘汰;温度低落阻抗增大。

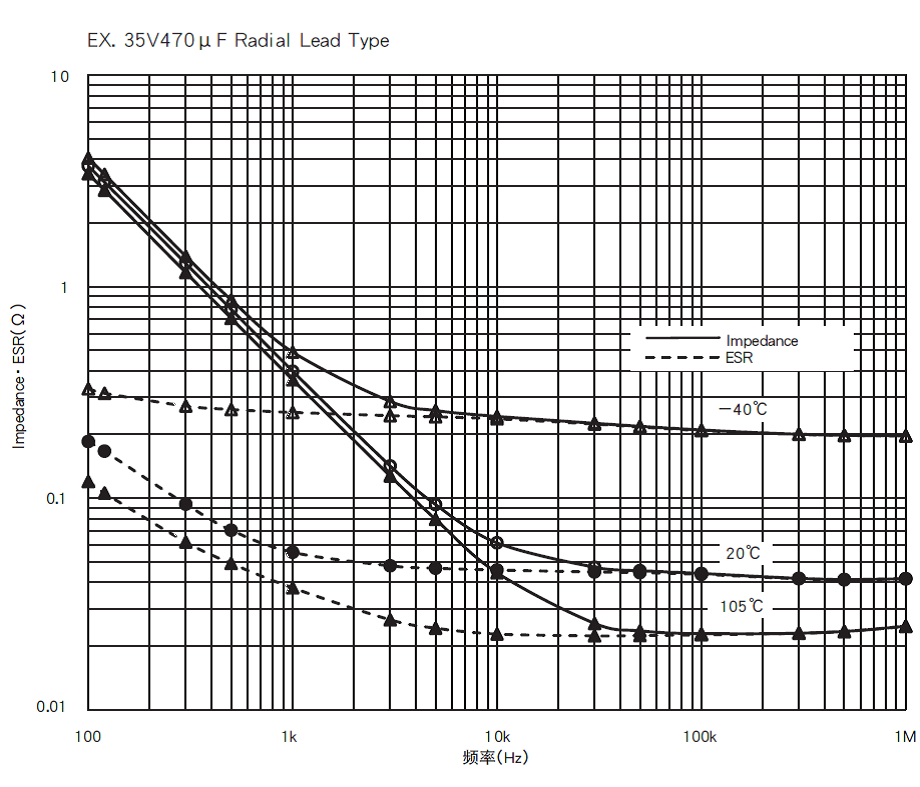

　　图13 阻抗、ESR的温度频率特性

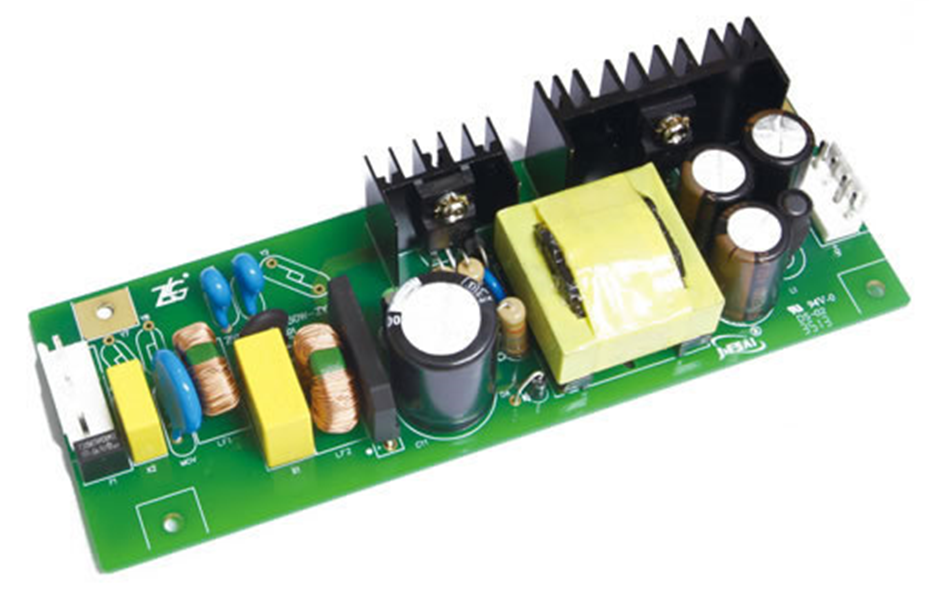

　　5、ZLG电源的电解电容的选型
