技能小贴士：铝电解电4.7uf 100v容器常见缺陷的规避要领

因其低本钱的特点，铝电解电容器一直都是电源的常用选择。可是，它们寿命有限，且易受高温和低温极度条件的影响。铝电解电容器在浸透电解液的纸片两面安排金属薄片。这种电解液会在电容器寿命期间蒸发，从而改变其电气属性。假如电容器失效，其会呈现猛烈的回响：电容器中形成压力，迫使它释放出易燃、腐化性气体。

电解质蒸发的速度与电容器温度密切相关。事情温度每下降10摄氏度，电容器寿命耽误一倍。电容器额定寿命凡是为在其最大额定温度下得出的功效。典范的额定寿命为105摄氏度下1000小时。选择这些电容器用于图1所示LED灯胆等长命命应用时(LED的寿命为25000 小时)，电容器的寿命便成了问题。要想到达25000小时寿命，这种电容器要求事情温度不高出65摄氏度。这种事情温度出格具有挑战性，因为在这种应用中，情况温度会超出125摄氏度。市场上有一些高额定温度的电容器， 东莞电容厂家，可是在大大都环境下，铝电解电容器都将成为 LED灯胆寿命的瓶颈组件。

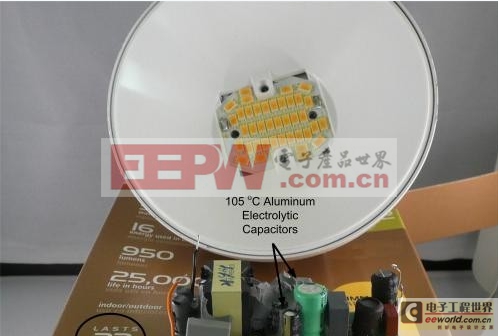

图 1 这种 105℃ 电容器大概不会到达其声称的 23 年寿命

这种寿命温度依赖度实际影响了您低落电容器额定电压的要领。您首先想到的大概是增加电容器额定电压来最小化电介质失效的机率。可是，这样做会使电容器的等效串联电阻 (ESR) 更高。由于电容器一般会具有高纹波电流应力，因此这种高电阻会带来特另外内部功耗，而且增加电容器温度。妨碍率随温度升高而增加。实际上，铝电解电容器凡是只利用其额定电压的80%阁下。

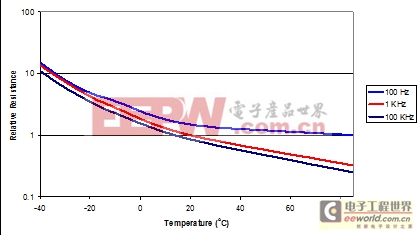

图 2 低温下 ESR 机能急剧下降

电容器温度较低时，ESR急剧增加，如图2所示。在这种环境下，零下四十度，电阻呈数量级增加。这在很多方面城市影响到电源机能。假如电容器用于开关式电源的输出端，则输出纹波电压呈数量级增加。别的，在ESR和输出电容形成的零以上频率，它让环路增益增加一个数量级，从而影响节制环路。这会发生一个有振荡的不不变电源。为了适应这种强震动，节制环路凡是会在空间方面做出庞大妥协，并在更高温度下事情。

总之，铝电解电容器凡是是最低本钱的选择。可是，您需要确定其缺点是否会对应用发生倒霉影响。您需要通过其事情温度，思量其寿命是非。别的，您还要适内地低落其额定电压， 220UF 16V，这样您才气实现最低温度运行，从而得到最长的利用寿命。最后，您需要领略必需利用的ESR范畴，这样您才气正确地设计出节制环路，从而满意设计的纹波类型要求。
