关于铝电解电容器电解电容厂家短路项目标研究与整改

作者 / 崔斌 格力电器(合肥)有限公司(安徽 合肥 230088)

崔斌(1985-)，男，中级工程师，研究偏向：电子元器件失效阐明、靠得住性研究。

摘要：电解电容短路问题一直是行业内的整改恶疾，因其自己的布局及制造工艺限制，短路问题常常存在不不变性，在实际出产应用进程中常因该问题导致批量的封存返包，而按照阐明环境，电容内部的铝箔首卷位置毛刺短路(铝箔裁切面)是常见的短路问题之一。从该位置引起电容短路的失效道理、可行性的整改方案研究以及结果评估方面等展开一系列的阐明验证，提出了电容“空卷”观念，实现了对首卷位置毛刺短路的杜绝性整改。

0 引言

　　今朝，电子市场中电阻、电容应用最为遍及，个中铝电解电容器因其容量范畴大、价值低廉等特点在直流或脉动电路中作整流、滤波和音频旁路利用较为普遍，由于各厂家制造工艺及质量节制水平差异，加之利用情况、出产操纵的各方面影响，导致在实际利用中的妨碍返修率也有必然差别，而该电容布局特点是将别离代表正、负极的铝箔与承载电解液的电解纸按个中心轴卷绕而成。宏观来看，正负极之间只有电解纸起到断绝、防短路浸染，在正负铝箔外貌存在毛刺、箔灰及其他不合法的操纵导致的电容短路问题常有产生，本文从电容结构道理、短路失效案例找出其隐蔽性的影响因素，并提出公道的优化改造发起，可有效淘汰出产制造及售后维修本钱，对铝电解电容器短路整改方面起到新的促进浸染。

1 电解电容

1.1 电解电容器平面结构道理

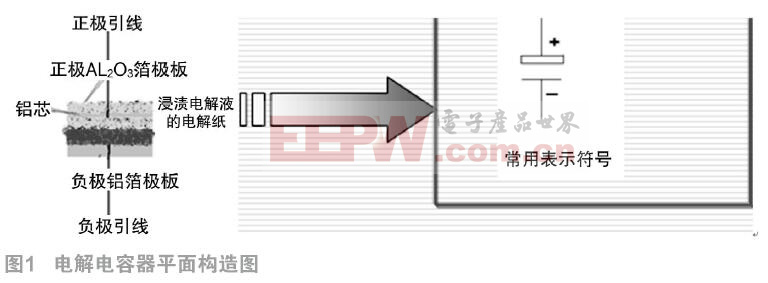

　　由电解纸浸渍电解液及纯铝箔构成阴极，该极板只能与电源负极(或相对另一极的电位低)毗连，所以称为负极(或称阴极)。被Al2O3离隔的铝箔(如图1所示，个中间图标注为铝芯部位)组成阳极，该极板只能与电源正极(或相对阴极的电位要高)毗连，所以称为正极(或称阳极)。

　　当没有浸渍电解液前，电介质由Al2O3、电解纸构成，正负极板间距为电解纸厚度与Al2O3之和。当浸渍电解液后，电解液相当于一个精采的导体把负极铝箔和电解纸短路毗连三者配合形成负极板，同时由于电解液的活动性，并在Al2O3外貌匀称漫衍形成精采的细密打仗，此时，正负极板的间距就是Al2O3的厚度。

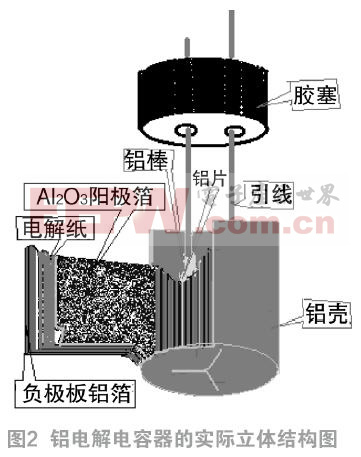

1.2 铝电解电容器的实际立体布局

　　先用正负极导针别离与阳极箔和阴极箔铆接，然后把阳极、阴极与电解纸同步卷绕构成电容芯、电容芯颠末浸渍电解液后装入铝壳、套上密封胶塞，然后对密封胶塞部位缩腰组装而成。

2 实际应用中常见妨碍范例

2.1 泄电大

　　泄电大的原因与质料和工艺有关，如选用的阳极箔氧化层有残破;老炼不充实(制造进程损坏的氧化层通过老炼修复);电解液等质料或工艺污染氯离子和铁离子后氧化层被粉碎。

2.2 损耗δ大

　　铆接打仗不良，串联电阻大。

2.3 电容小

　　阳极箔容比小;铝箔面积不敷(短箔);电解液泄漏芯子干沽，电介质由初始的阳极氧化层组成变为阳极氧化层和电解纸组成，从而增加了阳极和阴极间距。

2.4 温升高

　　在强电电容器中，额定事情电压高，工艺引入的杂质污染容易使内部产生局部瞬间击穿频繁，释放的热量过多。

2.5 正负极短路

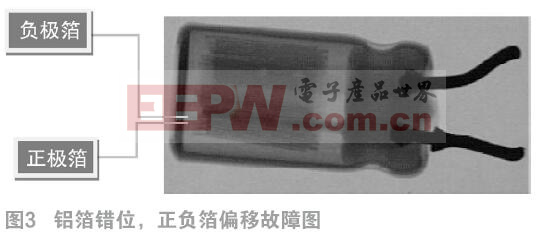

　　阳极导针或阳极箔有毛刺穿透电解纸导致南北极产生短路;在小体积中还因为两电极绝缘间隔过小导致绝缘胶塞短路;设计电解纸宽度与铝箔宽度留边过小，在卷绕时，工艺误差导致铝箔端面与外壳短路。

2.6 爆炸妨碍

　　极性标识反或利用中极性与电源极性接反导致击穿短路产生鼓胀，严重时产生爆炸现象;也有因泄电流过大的原因。

2.7 开路妨碍
