　电容器是电路中最根基的元件之一，操作滤波电容滤除电路上的高频滋扰和对电源退耦是所有电路设计人员都熟悉的。可是，跟着电磁滋扰问题的日益突出，出格是滋扰频率的日益提高，由于不相识电容的根基特性而达不到预期滤波结果的工作时有产生。本文先容一些容易被忽略的影响电容滤波机能的参数及利用电容器抑制电磁滋扰时需要留意的事项。
　　
　　1电容引线的浸染
　　
　　在用滤波电容抑制电磁滋扰时，最容易忽视的问题就是电容引线对滤波结果的影响。滤波电容器的容抗与频率成反比，正是操作这一特性，将电容并联在信号线与地线之间起到对高频噪声的旁路浸染。然而，在实际工程中，许多人发明这种要领并不能起到预期滤除噪声的结果，面临顽固的电磁噪声束手无策。呈现这种环境的一个原因是忽略了电容引线对旁路结果的影响。
　　
　　实际电容器的电路模子如图1所示，它是由等效电感（ESL）、电容和等效电阻（ESR）组成的串联网络。
　　
　　图1 实际电容器的等效电路
　　抱负电容的阻抗是跟着频率的升高低落，而实际电容的阻抗是图1所示的网络的阻抗特性，在频率较低的时候，泛起电容特性，即阻抗随频率的增加而低落，在某一点产生谐振，在这点电容的阻抗便是等效串联电阻ESR。在谐振点以上，由于ESL的浸染，电容阻抗跟着频率的升高而增加，这是电容泛起电感的阻抗特性。在谐振点以上，由于电容的阻抗增加，因此对高频噪声的旁路浸染削弱，甚至消失。
　　

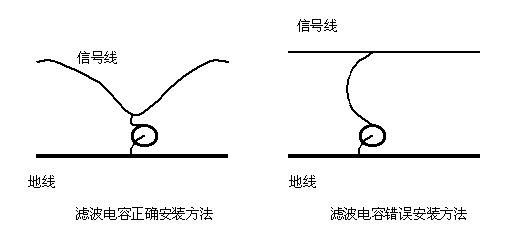

　　滤波电容的谐振频率由ESL和C配合抉择，电容值或电感值越大，则谐振频率越低，也就是电容的高频滤波结果越差。ESL除了与电容器的种类有关外，电容的引线长度是一个十分重要的参数，引线越长，则电感越大，电容的谐振频率越低。因此在实际工程中，要使电容器的引线只管短，电容器的正确安装要领和不正确安装要领如图2所示。
　　
　　

　　
　　图2 滤波电容的正确安装要领与错误安装要领

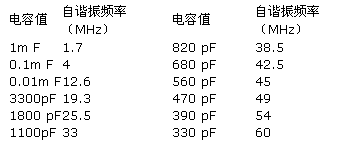

　　按照LC电路串联谐振的道理，谐振点不只与电感有关，还与电容值有关，电容越大，谐振点越低。很多人认为电容器的容值越大，滤波结果越好，这是一种误解。电容越大对低频滋扰的旁路结果固然好，可是由于电容在较低的频率产生了谐振，阻抗开始随频率的升高而增加，因此对高频噪声的旁路结果变差。表1是差异容量瓷片电容器的自谐振频率，电容的引线长度是1.6mm（你利用的电容的引线有这么短吗？）。
　　
　　表1
　　

　　
　　尽量从滤除高频噪声的角度看，电容的谐振是不但愿的，可是电容的谐振并不是老是有害的。当要滤除的噪声频率确按时，可以通过调解电容的容量，使谐振点恰好落在滋扰频率上。
　　
　　2.温度的影响
　　

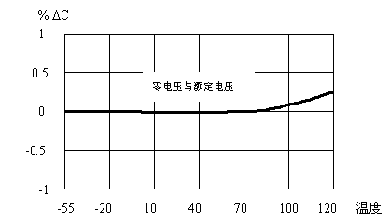

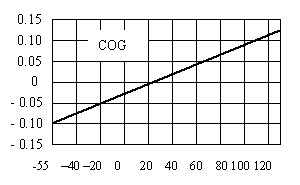

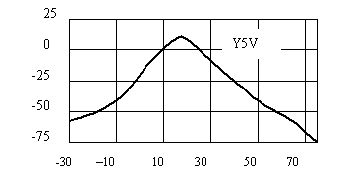

　　由于电容器中的介质参数受到温度变革的影响，因此电容器的电容值也跟着温度变革。差异的介质跟着温度变革的纪律差异，有些电容器的容量当温度升高时会减小70%以上，常用的滤波电容为瓷介质电容，瓷介质电容器有超不变型：COG或NPO，不变型：X7R，和通用型：Y5V或Z5U三种。差异介质的电容器的温度特性如图2所示。
　　
　　

　　

　　

　　

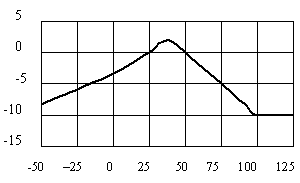

　　图 3 差异介质电容器的温度特性
　　从图中可以看到，COG电容器的容量险些随温度没有变革，X7R电容器的容量在额定事情温度范畴变革12%以下，Y5V电容器的容量在额定事情温度范畴内变革70%以上。这些特性是必需留意的，不然会呈现滤波器在高温或低温时机能变革而导致设备发生电磁兼容问题。
　　
　　COG介质固然不变，但介质常数较低，一般在10～100，因此当体积较小时，容量较小。X7R的介质常数高得多，为2000 ～ 4000，因此较小的体积能发生较大的电容，Y5V的介质常数最高，为5000 ～ 25000。
　　
　　很多人在选用电容器时，单方面追求电容器的体积小，这种电容器的介质固然具有较高的介质常数，但温度不变性很差，这会导致设备的温度特性变差。这在选用电容器时要出格留意，尤其是在军用设备中。
　　
　　3.电压的影响
　　

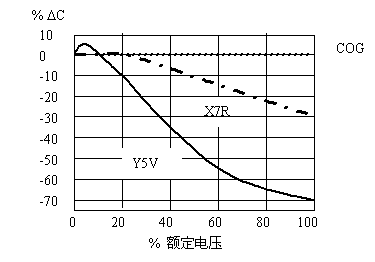

　　电容器的电容量不只跟着温度变革，还会跟着事情电压变革， 4.7uf 63v，这一点在实际工程必需留意。差异介质质料的电容器的电压特性如图3所示。从图中可以看出，X7R电容器在额定电压状态下，其容量降为原始值的70%， 4.7uf 63v，而Y5V电容器的容量降为原始值的30%！相识了这个特性，在选用电容时要在电压或电容量上留出余量，不然在额定事情电压状态下，滤波器会达不到预期的结果。
　　

　　

　　

　　图4 电容器的电压特性

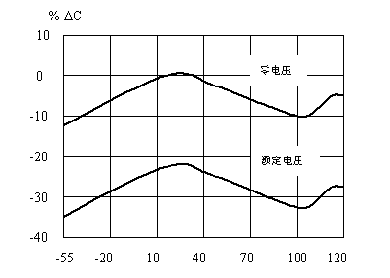

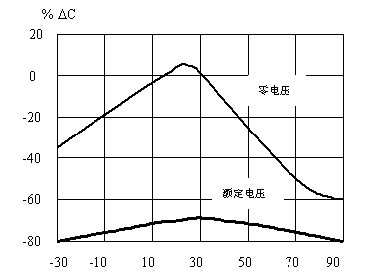

　　综合思量温度和电压的影响时，电容的变革如图4所示。
　　
　　

　　
　　图5电容器的温度/电压特性
