创新设计小Tips:：不消680uf 35v电解电容构建LED驱动电路

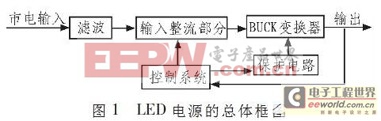

回收BUCK调动器、IPD节制实现开关电源，输出恒定的电流和电压，驱动LED灯。电路的总体框图如图1所示。

主电路部门，在市电之后紧接着接了一个滤波器，它的浸染是滤除电源中的高次谐波以及电源中的浪涌，使得节制电路受电源的滋扰小。输入整流部门回收一体式的整流桥，通过二极管的单领导通的特性将电平在零点上下浮动的交换电转换为单向的脉动的直流电， ST，再在滤波电容和电感的浸染下，输出直流电压。颠末MIP553和BUCK电路的调理和节制后输出供LED利用的电压。

2 LED电源的详细设计

2.1 输入电路的设计

为了耽误LED驱动电源的利用寿命，使之与LED相匹配，必需要去除电路中的电解电容。

电路的设计指标为：输入交换电压Vm:198-264VAC/50Hz；输出电压Vo:27VDC;输出电流Io:0.35A.

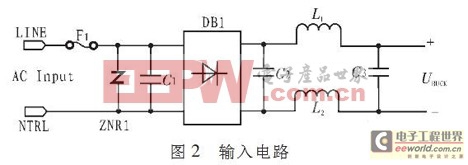

输入电路包罗噪声滤波装置、安详保险装置以及输入整流装置，如图2所示。

噪声滤波装置主要由电容C1/C2/C3和电感L1构成，其浸染是在小于1MHz的频段内，可以或许淘汰电磁滋扰(EMI )。此装置也可以链接在AC交换之后，整流装置之前，其滤波结果是一样的。安详保险装置由保险丝和ZNR1构成，保险丝主要防备有危害电路的尖峰电流发生的时候迅速割断电路以掩护负载；ZNR1是浪涌接收器，对付来自输入端的静电和浪涌举办接收，以此来掩护后头的电路。输入整流装置，是将交换电转换成直流电，输入整流桥的选择：整流桥二极管的电压应力为：

思量裕量，选用TSC GBL205(VR=600V，IFAN=1A)。2.2 输出电路的设计

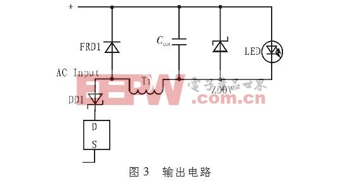

输出电路由根基的BUCK电路和一个稳压二极管DD1构成。如图3所示。

2.2.1 BUCK调动器及其优势

Buck调动器又称为降压调动器、串联开关稳压器、三端开关型降压稳压器，是一种输出电压便是或小于输入电压的单管非断绝DC/DC调动器。

事情中的输入电流is，在开封锁适时，is》0；在开关打开时，is=0，故is是脉动的，但输出电流io在电感、二极管、电容的浸染下却是持续的、平稳的。出格适合为LED提供事情电流。

FRD1的选择尺度：额定电流大于2倍的输出电流，额定电压大于输入电压，其反向规复时间也要在 100ns以内，思量裕量，FRD1的参数为：15A，600V，trr=50ns.用雷同的要领选择T1和Cout， ST，那么其参数别离为：T1:680μH，Cout:1μF，50V。

2.2.2 稳压二极管DD1

在低输入电压的某范畴内，若没有像DD1的这种反向装置，那么在开关关断的瞬间将会有反向电流流过IPD，而IPD是不答允有这种电流的，因为这种反向电流将会导致IPD的损坏。

DD1所受到的各应力：IDD》2·Io=2×0
