电解电容引脚受力33UF 25V的失效阐明与研究

　　摘 要：家用变频空调外机节制器主板在应用进程及售后呈现电解电容拉脚妨碍失效突出，颠末对失效品阐明及大量数据统计，发明设计存在缺陷。由于电路板设计要求小型化，整体设计机关较量紧凑，但针对非凡电路，如开关电源电路、通讯电路，为了滤除低频交换杂波，均需要利用容量较大的电解电容，由于利用物料自己的封装高度较高，在应用进程中就导致电容引脚受力，最终呈现输出电压值小，以及短路妨碍，使整个电路不能正常事情。本文从电容引脚受力拉脚的失效机理、器件自己、器件实际应用电路靠得住性等方面举办全面阐明改进，有效办理了此妨碍失效。

　　要害词：变频空调；电解电容；机器应力；矮封装；靠得住性

　　0 引言

　　电解电容是电容的一种，金属箔为正极，与正极紧贴的金属氧化膜是电介质，阴极由导电质料、电解质和其他质料配合构成。电解电容的价值对比其它种类有压倒性优势，因为构成质料是普通的家产质料，价值相对低廉，好比铝等。制造电解电容的设备也都是普通的家产设备，可以大局限出产，本钱相比拟力低。电解电容的利用范畴相当遍及，有电源的应用电路往往会用到电解电容。

　　家用变频空调外机节制器利用电解电容在应用与售后失效较突出，个中最典范问题就是出产进程导致的电解电容引脚受力。由于受PCB板设计机关，以及特定电路的影响，必需利用容量较大的电解电容，导致电解电容自己封装本体较高，在实际应用，以及售后呈现引脚受力妨碍，测试存在不不变现象。节制器进程、售后节制器失效严重影响空调溃散产物质量及用户实际体验结果，问题急需举办阐明研究办理。

　　1 电解电容拉脚失效原因及失效机理阐明

　　统计厂内与售后电解电容引脚受力妨碍，共计呈此刻2个电路中：开关电源电路与通讯电路，2个电路妨碍均沟通，均为电容本体受力，受力方法差异，电解电容自己比周围器件封装高。排查出产进程发明均为受进程装配外力导致，电容本体受力，导致电容引脚受力。剖解妨碍品，查察妨碍品铝箔铆接点有受力破损陈迹，导致电容电机能失效，进而影响电路电源输出值小等妨碍，此类妨碍测试存在不不变现象。

　　1.1 电解电容引脚受力拉脚失效发生原因

　　开关电源电路本体受力歪斜环境下，对妨碍件举办多次测试，测试存在不不变现象，轻微晃动妨碍电容呈现妨碍。该C58位置电容在主板上封装较量高，从受力环境看，电容本体没有受力陈迹，受力偏向是由主板外侧向内受力，可解除电容本体受外力撞击，阐明为装配时受力挤压导致。排查厂内出产进程发明，该机型主板四通阀4 V针座间隔妨碍电容较近，总装接插线插装四通阀线时电容有本体受力，导致电容引脚倾斜，且受力偏向与售后妨碍一致。

　　通讯电路电容本体受力歪斜环境下，装配进程中火线毗连线对电容本体有拉扯受力。此位置C0520电容设计机关接近板边，且周围器件封装均较矮，表里机毗连线在其周边，厂内周转、装配线时，导致电容本体受力因素较多，测试存在不不变现象，出产进程中有的电容引脚已经拉断，尤其进程失效较突出。

　　1.2 电解电容拉脚失效机理阐明

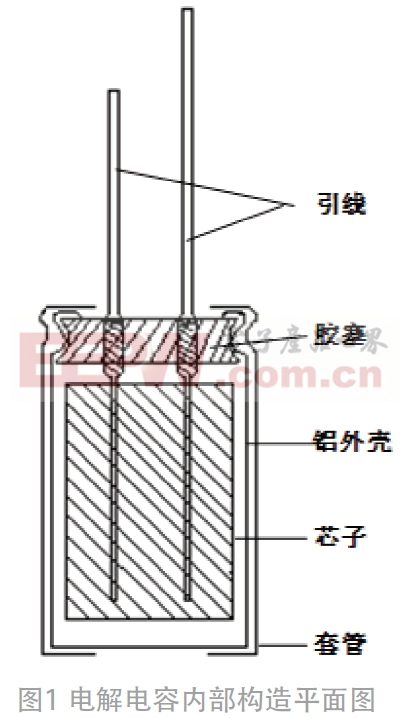

　　电解电容内部结构平面图如图1所示，最外层是铝外壳加套管，引线一直通到芯子内部，导针与芯子铆接。今朝我司所回收的电解电容，内部引子全部回收铆接在铝箔上的方法，引脚与芯子之间通过胶塞断绝。胶塞长短常重要的部材之一，直接与电容的密封性与不变性有关，对引脚起到牢靠浸染，使引脚可以遭受必然水平的外力。

　　电容安装在PCB板上，本体倾斜后，电容引脚就会受力，通过导针给芯子内部施加了较大的外力，使其内部布局产生变革，最终导致电容电机能产生变革。电容受力倾斜。

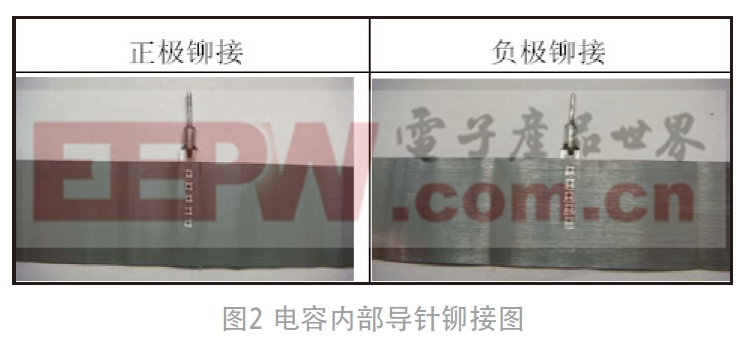

　　电容内部导针铆接图如图2所示，电解电容正负极铝箔均与导针铆接在一起，铆接点较量滑腻，内部打仗精采。

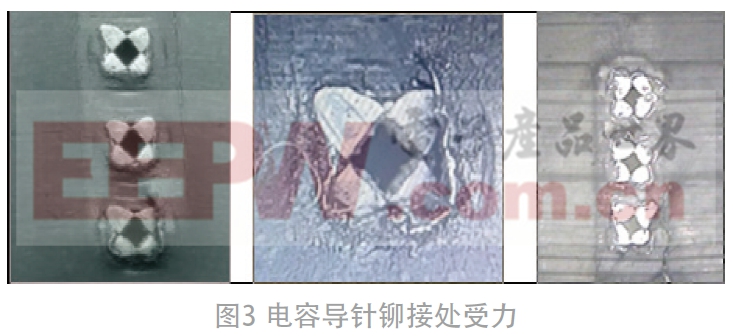

　　电容内部导针铆接处受力如图4所示，铆接处铝箔周边已破损， 100UF 50V，轻微破损铝箔对电机能有影响，受力过大直接导致铆接花瓣以及铝箔件刺穿电解纸，造成短路或电容量小等妨碍。

　　2 电路设计核查与比拟阐明
