无电解电容低纹波22UF 16V互补达林顿有源滤波器

为了晋升靠得住性，使LED电源寿命与LED灯珠寿命匹配，最有效的法子就是不消电解电容，这要领已经实用化。然而商品化的无电解电容电源往往被猜疑：无电解电容不行能低纹波？这正是本文要解惑的内容。

1、无电解电容低纹波互补达林顿有源滤波器(1.1)(图一)中的Q11和Q22，是优选大电流低饱和压降BVces(on)的NPN大功率管。

(1.2)(图一)中的q1和q2，是优选高放大系数低饱和压降的NPN小功率管。

(1.3)(图一)中Q1和Q2，是优选高放大系数低饱和压降的PNP中功率管。

(1.4)(图一)中超高导磁率磁环B；粗导线少匝数低级绕组Ne1和Ne2；细导线多匝数次级绕组Nb1和Nb2。

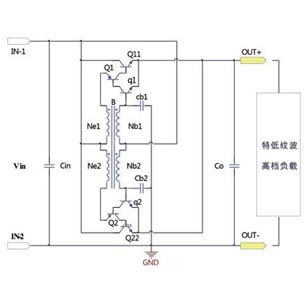

无电解电容低纹波互补达林顿有源滤波器道理示意图

调理Nb1和Nb2的匝数，可以使Nb1、Ne1、Ne2、Nb2的同名端，别离有绝对值相等的感到电压，这是实现主动抵销纹波的要害地址。(1.5)(图一)中输入电容Cin、输出电容Co、滤波电容CB1和CB2全都不是电解电容，请留意Cin、Co、CB1、CB2都有民众点，所以，四个电容可以集成一体，虽然也可以别离用四只单体电容组装。

(1.6)上述四只电容，是可以合四为一的集成电容。利于低落本钱，缩小体积，减轻重量。

(1.7)q1、q2、Q1、Q2、Q11、Q12是可集成的电力电子模块， 10UF 63V，则(图一)可以不必利用PCB,可直接用接线端子， 6.8uf 400v，别离毗连电力电子开关模块和集成电容模块，简化组装工艺，利于自动化出产。

(1.8)按订单抉择线经和磁环B，共同相应电流的电力电子开关模块和集成电容模块，可满意订单指定电流的低纹波系数的指标，遍及适应各类用户的要求。
