泡泡网显卡频道3月27日 NVIDIA本日宣告了下一代GPU架构“帕斯卡”，拥有统一虚拟寻址、3D Memory立体堆叠整合显存、NVLink高速互连通道等杀手锏。其实，NVIDIA已经有了帕斯卡焦点显卡的初期样品，但没有拿出实物，而是发布了一张观念图。

这张卡的设计很是奇特，但需要出格留意的是，至少就今朝相识到的环境，它并不是普通桌面上的GeForce，而是高机能计较规模的Tesla。

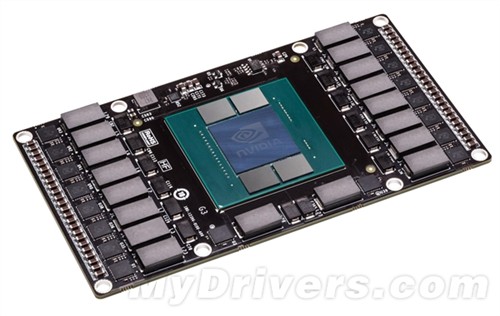

从照片上看，这种新的设计不单体积小巧(官方称只有今朝高端卡的约1/3)，并且不再是垂直插入主板的PCI-E扩展卡，改成了横躺在主板上的子卡样式，并通过新设计的NVLink总线和系统相连。

仅此一点就可以说明，这种设计在普通桌面上是行不通的，NVIDIA对付主板行业没有话语权，可是在处事器规模，出格是那些需要紧凑型计较的处所，NVIDIA完全可以和厂商们相助，举办新的设计。

利用这样的计较卡，不单能用上更高速的NVLink总线通道，还能大大减小对处事器的空间占用，并且能和CPU处理惩罚器共用散热器。

可以看到，它的系统接口已经不是PCI-E，那是什么？又在那边呢？别急……

NVLink是个中最要害的处所， ST，这是NVIDIA、IBM配合设计的新型总线通道，打算至少在某种水平上代替PCI-E，更好地支持多GPU互连，因为今朝PCI-E 3.0 16GB/s的带宽实在太窄，跟显存动辄250GB/s+完全没法比，将来的PCI-E 4.0也不太大概追上。

NVLink其实罗致了PCI-E的许多特性，编程方面都是一样的，但利用了差异的信号体系，并且属于真正的点对点设计，可以让多颗GPU直接互连，不消再绕过PCI-E。这有点像AMD HT、Intel  QPI。

NVLink的最小单位叫做“block”(区块)，每个包括八条通道，每条通道20Gbps，合计带宽就是20GB/s，就传输率而言约莫是20GT/s，大大超出PCI-E 3.0 8GT/s。

多个block还可以组合在一起，提供更高带宽，可能毗连更多设备。
NVLink既然要丢弃PCI-E，接口设计自然也要随之改变， VT铝电解电容，回收了夹层接口可能叫中间接口(mezzanine connector)。这对象其实并不稀有，许多扩展子卡都是这样实现的，GeForce GTX 295的两张PCB也是如此组装在一起的。

这样的接口尚有个长处，那就是更高的供电效率，接口自己即可满意供电需求，不再像PCI-E那样插槽最大只有75W，高出了就必需用帮助接口。

NVIDIA没有让我们看他们的新接口详细是什么样子(必定在卡的不和)，但显然需要很大的变换，必需和主板、处事器厂商一起干。

虽然了，NVIDIA本身也知道不行能完全丢弃PCI-E，NVLink的某些指令和节制通信其实还要走PCI-E，适才说的全新设计至少初期只能在高机能计较处事器里看到，消费级市场甚至图形事情站还得老诚恳实地用PCI-E。

NVLink要到两年后才会投入实用，可是已经有了更久远的筹划，不单要在GPU-GPU之间做，还要做到GPU-CPU的互连。

适才就说了与IBM的相助，因为NVIDIA自己就是OpenPower同盟的一员，IBM Power处理惩罚器就将支持NVLink，并且说不定NVIDIA本身设计的ARM架构处理惩罚器(丹佛)也会支持，但今朝均未有详细打算披露。

甚至连第二代都筹划好了。NVLink 2.0将在帕斯卡之后实现，也就是推迟的伏打，会引入缓存一致性，从而进一步晋升机能，并成为真正的异构架构。■
