瓷片电容器是很多汽车和家产应用的抱负选择，但有时设计师通过差异的类是提供应他们的设备的狐疑。在这篇文章中，我们提供了这种分类方法的概述，并先容了一些汽车应用而优化的最新光盘电容器。

由于高能量和浪涌电压和脉冲电容器应用与电源毗连相关的严重的情况必然要慎重选择。两种范例的毗连，而且因此，有两种范例的应用措施，可以区分。在一其中，电容器是直接毗连在与电源并联，没有任何其他阻抗或电路掩护;在另一方面，所述电容器被毗连到电源串联的电路。 EN 60384-14分别那些X和Y电容成按照峰值脉冲电压的子类它们所袒露的操纵中，除了额定电压。

I类电容器

I类电容器旨在用于由于一个接地外壳绝缘的应用，个中所述电容器的妨碍不会导致危险的触电变乱。然而，在一个双误的环境下，它可以打开安详保险丝或打开断路器并引起火警。

对Ⅰ类电容器震荡风险图片

图1：I级电容震荡的风险。

II类电容器

II类电容器用于在应用中的电容器的失败大概导致危险的触电假如绝缘损坏利用。 II类电容必需在绝缘电设备和呆板可用于淘汰粉碎绝缘，从而制止危险对人类和动物的危险。

对Ⅱ类电容器震荡风险图片

图2：II级电容震荡的风险。

EN 60384-14按照峰值脉冲电压它们袒露在操纵和它们的额定电压除以X电容分成三个亚类。这些峰值脉冲可以被闪电在排斥电缆引起的，开关浪涌在相近的设备，可能在将电容器用于抑制滋扰的装置(见表1)。

表1

类Y电容器被进一步分成四个子类 - Y1，Y2，Y3和Y4 - 如表2所示。

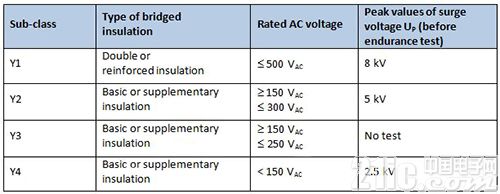

表2

基于多年的履历，日前，Vishay开拓了几种RFI产物系列满意了强有力的安详尺度，全面的在线和线旁路应用。其功效是，威世所提供范畴遍及的差异分类电容器的本领。除其他外，这个中就包罗最常见的类X1 / Y1和X1 / Y2。 Vishay的最常见的类的X和Y的评分可以在下面的表3中找到。

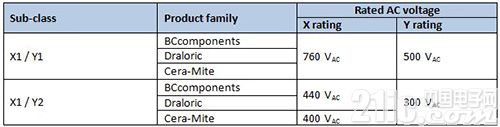

表3

安详尺度威世安详额定交换电容器

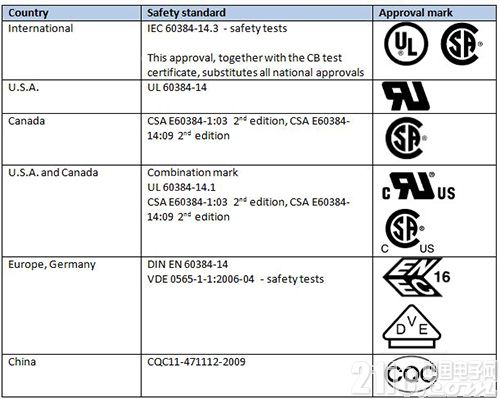

人们已经留意到几个国度主管部分，安详是最优先思量的这些组件。因此，像IEC 60384-14(世界尺度)和UL 60384-14(美国尺度)的国际安详尺度已经拟定出来。国度有关部分划定的EMI电容器被并联毗连直接与电源必需被证明切合这些尺度。经核准的产物得到安详证书。安详尺度列于表4。

表4

确认DC利用的Vishay的安详额定交换电容器

过滤器类型的思量：

交换额定滤波电容器可以在持续的直流电压举办操纵，而不在它们的成果的限制。所答允的最大直流电压保持沟通指定AC操纵。在仅施加直流电压到电容器的环境下，线对地电流(泄泄电流)将靠近零，因此不会有助于整体系统的泄电流。适当的滤波电容器的选择可制成，因为它是在AC操纵中，思量到可忽略不计的泄电流作为持续的直流电压的功效。

安详机构留意事项：

固然交换额定过滤器具有相应标志，直流操纵不会违反核准通过UL，CSA，VDE或安详机构的安详核准电容，提供了电流和电压的数值不超标。譬喻，日前， 33UF 50V，Vishay VY1系列和440L系列有500 VAC凭据安详机构类型IEC60384-14和UL60384-14 Y1评级。因此，在500 VDC持续操纵应该是可以接管的，这些安详机构。大概有个体环境下，当系统安详请求核准制造商大概被要求列出的DC操纵模式。据估量，只有在少少数环境下会安详机构僵持要求特另外过滤器测试。

在瓷片电容器用于汽车应用希望

家产电子，个中部件具有在极度条件下操纵，有朝更高的质量和靠得住性尺度的一个一连的趋势。这需要利用的电子元件具有长命命和最大的靠得住性。为了满意家产市场的需求，日前，Vishay Intertechnology将宣布一个全新的系列含铅Y2额定陶瓷电容器的安详 - 这是公司的既定VY2系列的进一步成长 - 这提供了前所未有的质量和靠得住性程度。

除了与IEC 60384-14安详尺度相符时，该新型Vishay AY2串联电容器也按照AEC-Q200类型，它包罗了最严格的应力测试为无源器件及格。这两个尺度之间的差此外一个很好的例子是温度轮回。在IEC 60384-14尺度要求电容器在整个事情温度范畴内通过五个完整周期。与此相反，AEC尺度要求的1000温度周期的最小数目。
