谈谈电解电容的一些特性和在维修更换中的注意事项

时间: 2021-01-13 浏览次数:
电解电容器 基本上是所有开关电源的常用元器件之一,接下来具体说一下。如果你对开关电源有一定的了解,或者修过开关电源,你就会知道电解电容在电路的高压侧很显眼,作用很大
电解电容器基本上是所有开关电源的常用元器件之一,接下来具体说一下。如果你对开关电源有一定的了解,或者修过开关电源,你就会知道电解电容在电路的高压侧很显眼,作用很大,决定了电源的纯度,也是一个易损的元件。然后结合实际情况,谈谈电解电容器的一些特点以及维护更换时的注意事项。
铝电解电容

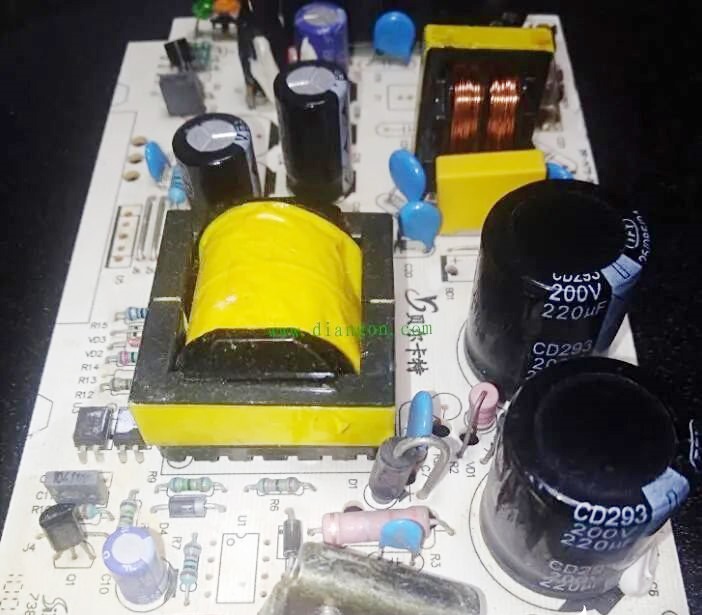

开关电源中使用的电解电容主要起滤波作用,主要用于净化电路。在许多开关电源中,两个串联电容并联在来自整流桥的直流电之间。如图,这里主要功能是过滤。在这个地方,基本包含了电解电容的所有知识点,这里我就切入讲解一下。
一、是在DC电路中并联滤波,体现了其接交流隔离DC的特点。如果DC电路没有被阻断,它将会短路并直接爆炸。其实接交流隔离DC是所有电容的共性,这里就不讨论了。
二、是因为用在开关电源整流桥后面,是脉动DC电路,频率很低,不是高频场合,说明电解电容用在低频场合。如果经常与电路接触,就知道高频电路中不会使用电解电容,这也是它的应用限制。
三、这两个电容串联,在整流桥后面并联。经过整流桥整流后,DC功率应该在310V左右,而图中串联的两个电容的额定电压为200伏,这就说明了一个问题。串联的电容可以像电阻一样分配电压,但是电容的容量越来越小,也就是说两个容量为220uF的电容串联后可以使用,其容量相当于110uF,反之亦然,电容器越并容量越大。
四、从开关电源上的两个电容串联再并联的方式,可以更深入的了解。整流块整流后,开关电源有正负之分,后面用的电解电容也有正负之分。由于这里有正负之分,电解电容不能用错或接反。否则接反了会直接爆炸,非常危险。
五、就拿第四条来说,就是在开关电源的维修中需要更换电解电容的时候,在焊接过程中,除了要注意极性不能反转之外,也要快,因为电解电容内部含有电解液,所以不要让烙铁的高温破坏了密封的密封性能,造成使用中的泄漏,影响性能和使用寿命。
