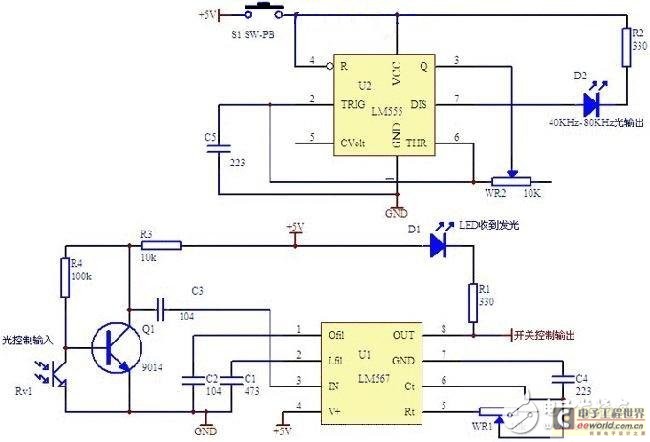

lm567红外线遥0.22uf 50v控开关电路图

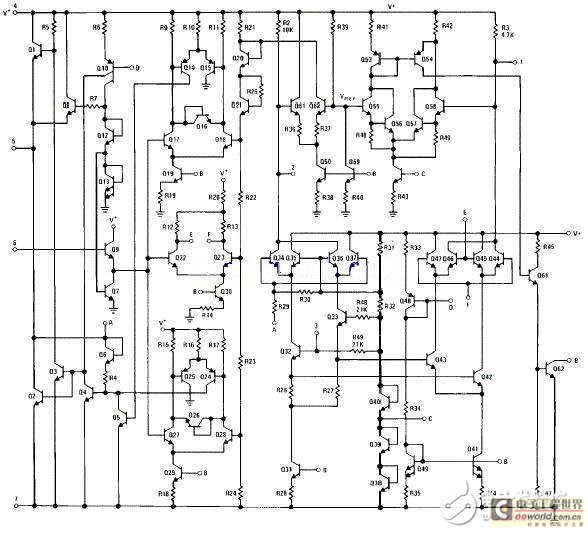

　　LM567为锁相环音频译码电路、即只有当输入信号的频率和电路自身的振荡频率相一致时，电路输出低电平， 长寿命电解电容，不然输出高电平LM567为锁相环音频译码电路。它在电路中的浸染是作选频用，即只有当输入信号的频率和电路自身的振荡频率相一致时，电路输出低电平，不然输出高电平。内部道理图如下图。

　　LM567外形为8脚双列直插塑料封装。电路第5、6脚外接电阻R7、电容C9抉择了锁相环内部压控振荡器的中心频率：f0=1/1.1R*C。第1、2 脚对地所接电容别离为输出滤波网络和锁相环路单极低通滤波网络。第2脚所接电容C11影响锁相环路的捕获带宽。带宽 BW=1070（Vi/foC11）ˉ2（占fo的百分比）。式中：Vi为3脚输入的正弦波电压有效值，单元为mV，C11单元为μF。第1脚所接电容的容量至少是2脚电容容量的两倍。第3脚输入信号要求》25mV。第8却为逻辑输出端，答允最大灌电流为100mA。LM567的事情电压为 4.75-9V，事情频率为500kHz（最高值）。静态事情电流为8mA。

　　LM567的内部电路及具体事情进程较量巨大，其根基成果可以简述如下：当器件第3脚输入幅度》25mV，频率在器件带宽内的信号时，第8脚由高电平变为低电平作为逻辑输出；第2脚输出颠末频率/电压就换的音频信号；假如在器件的第2脚输入音频信号， 22UF 63V，则在第5脚输出受2脚输入音频信号调制的调波信号。操作此特性，可以将LM567作为调制解调器利用。
