51单片机光电节22UF 100V制计较机通讯系统

最近项目需要，建造了一个基于STC89C52RC单片机的光电节制计较机通讯系统。其根基外观如图一所示。

固然照片显示我的东东做得较量粗拙，可是根基可以或许利用。或者假如老板（老师）再提供些RMB，我可以做得更好！

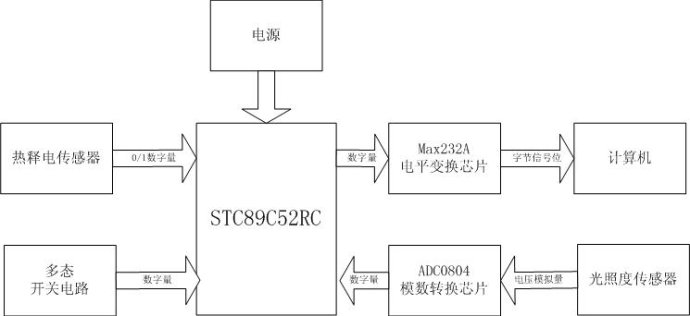

整个系统以STC89C52RC单片机为数字信号收罗、与计较机通讯为焦点的处理惩罚芯片。个中包罗5个部门：第一部门是基于Max232A的单片机计较机通讯电路模块，主要通过电平转换，将数字量输入转换为串口通讯输出的字节信号位至计较机，从而实现单片机收罗获得数据后与计较机通讯。第二部门是ADC0804单片机A/D转换模块，主要操作ADC0804的特定成果，实现对光照度传感器的模仿量的量化。第三部门是基于PO188-c传感器的光照度传感电路模块，个中传感器按照外界情况光强的变革自动调理输出电压值。第四是基于热释电传感器的电路模块，实此刻用户手摆荡时候的及时捕获和去发抖成果。第五部门是根基的多态开关电路。
一、基于max232A的单片机计较机通讯电路模块
Max232A是精彩的电平调动芯片，可以或许举办单片机与计较机实现串口通讯。参阅了一些大牛的书籍后，我认为要害在于电容的选择。通过本身查阅max232的各类资料(?id=121507)和相关设计手册， 470uf 10v，相识到其周边电容设计方案是按照芯片的选取差异而差异的。个中详细的选取电容方案如表一。
表一 电容选择方案
Device   C1   C2   C3   C4   C5
Max220   4.7   4.7   4.7   4.7   4.7
Max232   1.0   1.0   1.0   1.0   1.0
Max232A   0.1   0.1   0.1   0.1   0.1

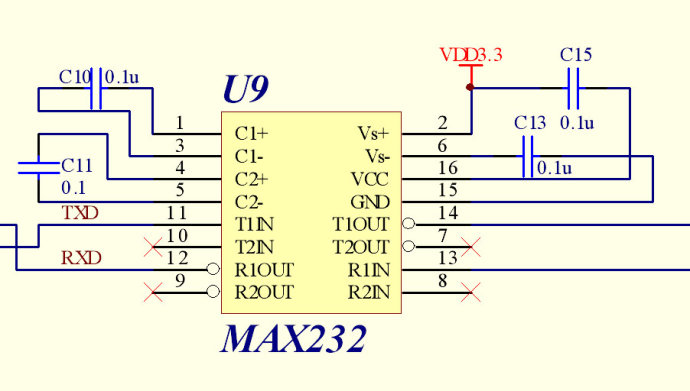

本系统回收了家产级的max232a芯片，个中电容都回收0.1uF（105）。其电路图如下。

一、基于ADC0804的单片机A/D转换模块
ADC0804是当前较量好买到的中速自制的9位全通MOS A/D转换器，该集成A/D器件是美国国度半导体公司的产物。相对美国的飞思卡尔的几百个角以及Inter的nm级封装，其实外观上它是一个蛮可亲的片子，是20引脚双列直插封装。较量老骨董来说，它内部就有时钟电路，接上个电阻和电容就可以由本身提供时钟信号。毛主席说过“本身自足，自力重生！”这个片子好就亏得根基的对象它自个有了，不消我劳神。

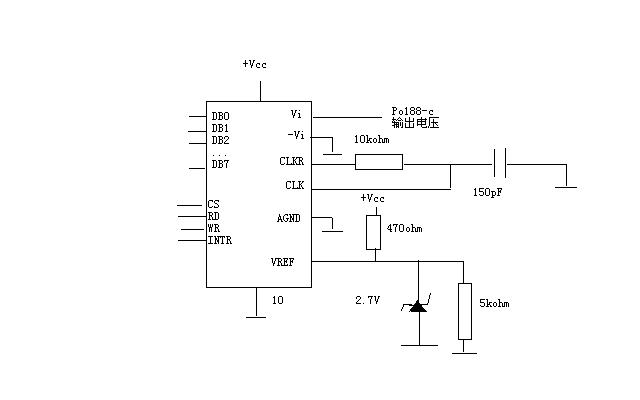

“实践出真知。”CS（1脚）是节制A/D的启动的，凭据许多几何书上凡是的接法，仿佛是接地就好了，可是实践中发明否则。假如一直接地，那么A/D片子就总是在收罗，却不传出来，这样我们怎么能知道它到底采没采，采的是什么呢？所以这个脚只能接单片机，由措施节制其使能。实际的电路如图。

一、基于PO188-c的光照度传感器电路模块

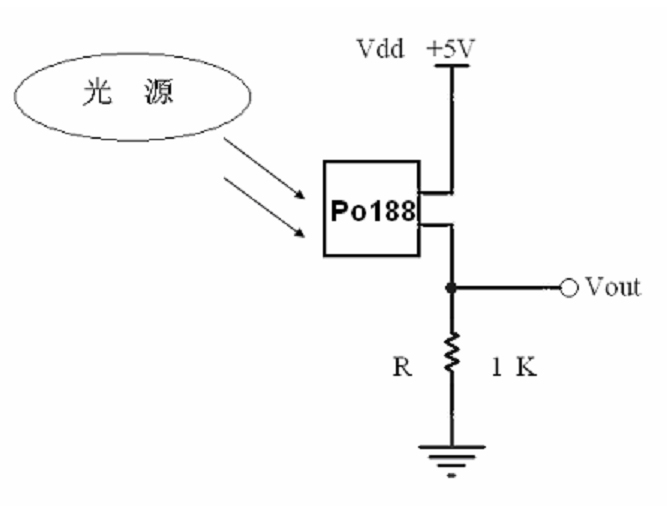

PO188-c是欧恩光电研究所出的一个传感器。感受挺好用的，并且欧恩研究所的老师都是很好的人，我的传感器都是他们免费提供的。个中的传感器的设计等等涉及到公司的专利， 150uf 50v，这里我只是提提我对它的二次开拓和研究。在我的系统中，我只需要获得外界情况的光照度持续变革的值就可以了。所以我必需使传感器事情，同时输出相应的电压量，如图。

基于热释电传感器的电路模块

热释电是很常见的传感器了。在中国的发家地域和海外，许多化粧室都用到了它。想一想你洗手的时候伸手为什么啥都没碰就有水流出来，而等你走开，笼头又自动封锁。这些神奇的工作都是它干的。虽然，我不是久在EE中混的好手，只能买人家做好的模块来用。其顶用来提供富厚角度的菲涅耳透镜以及延时的电路等等都给我做好了。我要做的只是把它的正负极供好电，接好输出的线。详细接法没有普遍性，各个公司都不太一样，不外你可以在中发买到这个模块时候问问大叔大婶。
