重磅┃更高机能，更低本钱，深圳圣100UF 16V融达力推新能源家产专用IGBT接收电容系列产物

连年来，在国度政策的支持下，新能源节能环保行业成长迅猛，因此相应的产物研发、制造、销售企业也顺势而生。受益于行业的成长，新能源家产市场异常火爆。众所周知，逆变器是新能源设备的焦点部门，IGBT器件则是整个逆变器的焦点构成部门，IGBT的机醒目系着整机的靠得住性，而其接收电容的机能抉择了IGBT是否能靠得住事情，有低落母排杂散电感和系统关断或短路时IGBT所遭受的尖峰电压的攻击、抑制回路浪涌的浸染。

二、简介

2.1逆变器母线电感、缓冲电路及其元件内部的杂散电感、IGBT开关时发生过大的di/dt,dv/dt或瞬时功耗对IGBT电路尤其是大功率IGBT电路，有极大的影响。因此，用户凡是但愿它们愈小愈好。要减小这些电感和功耗，则需从多方面入手。第一，直流母线要只管地短；第二，缓冲电路要尽大概地贴近模块；第三，选用低电感的聚丙烯无极电容，与IGBT相匹配的快速缓冲二极管，以及无感泄放电阻。第四，回收软开关和多电平技能。今朝，缓冲电路的建造工艺也有多种方法：有用分立件毗连的；有通过印制版毗连的；更有用缓冲电容模块直接安装在IGBT模块上的。显然， 47UF 25V，最后一种方法因切合上述第二、第三种降感法子，因而缓冲结果好，能大限度地掩护IGBT安详运行。

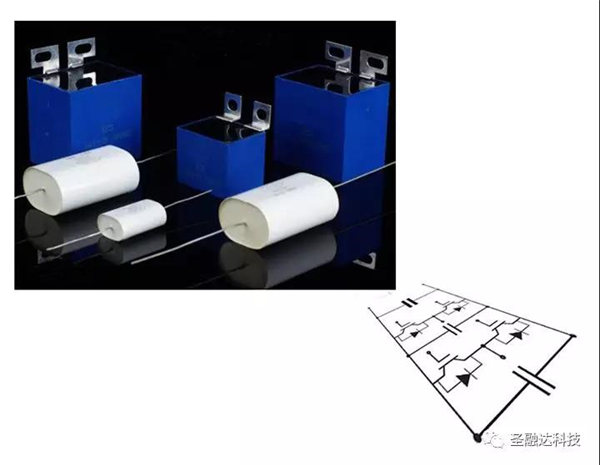

2.2为满意新能源家产对高机能、低电感电容器的需求，圣融达推出多款双面金属化聚丙烯IGBT接收电容器，可满意差异封装，差异额定电压和电流品级如TO-247、34mm、62mm、PrimePack、EconoPack、EconoDual、EasyPack、IHM封装，耐压6500V/电流3600A以下的全系列IGBT应用。

2.3圣融达即插即用焊片式接收电容器产物可满意家产主流封装IGBT应用，实现即插即用。在保持与IGBT最小间隔的同时，可遭受脉冲大电流的攻击，有效抑制母线高压，并通过优异的自愈及长命命特性，为IGBT靠得住运行保驾护航。

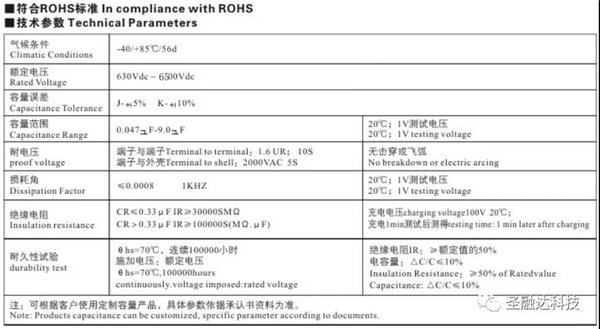

主要参数：

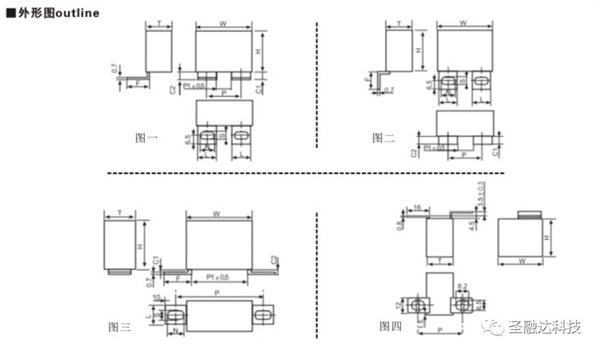

四种布局外形图：

2.2针对封装犯科则，可能客户所用IGBT封装不统一的环境，为提高应用的便捷性，加强接收电容与系统的匹配度，圣融达推出引线式IGBT薄膜接收电容器。只需通过调理引线的弯曲度，即可实现差异封装IGBT的安装利用。可能客户可按照功率板与功率系统的布局排布，机动选择接收电容的安装方法，实现电容器与功率板直插安装。

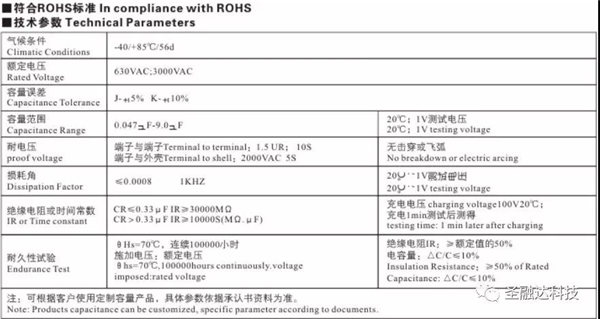

主要参数：

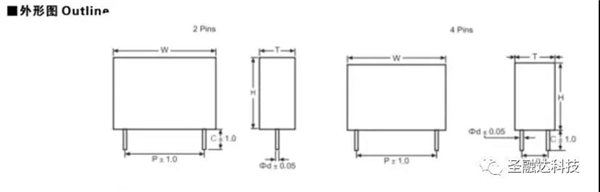

直插式四针与两针布局外形图：

轴向引线式布局外形图：

三、工艺

圣融达IGBT接收电容器产物，具有双面金属化膜内串布局、出格的内部设计和端面喷金技能，使其具有低感抗；多条引线或镀锡铜片设计，可遭受更高纹波电流，高dv/dt以及高过压本领，甚至拥有着卓越的散热机能， 1UF 50V，将电容器的损耗降至较低的程度。故出格合用于种种IGBT缓冲线路尖峰电压接收，种种高频谐振线路突波接收。回收阻燃塑胶外壳、环氧树脂封装设计，切合(UL94V-0)尺度，圣融达IGBT接收电容器产物的绝缘特性可担保其在高达兆瓦级的整机中安详事情。

四、竣事语

深圳圣融达科技有限公司创立于2007年，专注于薄膜电容器产物的研发和出产，致力国产电容器品牌的引领职位，客户群体遍布家产节能环保、医疗家电、通讯照明、安详消防、国防军工等规模。承袭“以客户满足为宗旨”的策划理念，在担保为客户提供优质产物的基本上不绝推陈出新，推出多款用于新能源家产、5G行业周边建树的前沿电容器产物，强力助推故国家产建树事业成长。
