手机数据线建造

原装手机数据线售价昂贵，使不罕用户对其望而却步。笔者通过对西门子、三星、阿尔卡特、遐想等多款机型的数据线实物及其道理图的分解和研究，发明市面上大大都机型的数据线道理大同小异，只是接口形状和界说差异罢了。不少机型的数据线完全可以廉价，只要按照实际机型数据线接口的界说作适当的窜改就可以了。本文就以西门子6688、6618、3618等手机为例，具体先容手机数据线的建造，供各人参考。
我们先来看计较机RS232C口(串口，如图1)的界说：①载波检测(DCD)，②接管数据(RXD)，③发出数据(TXD)，④数据终端筹备好(DTR)，⑤信号地线(SG)，⑥数据筹备好(DSR)，⑦请求发送(RTS)，⑧排除发送(CTS)，⑨振铃指示(RI)。其信号为EIA电平(—3 - -15V，+3 - +15V)。而西门子6688等手机的接口(图2)界说：①地线， 4.7uf 63v，用于充电器的负极和数据线的地；②耳机左声道；③充电器正极；④空，不要与此外脚短路；⑤数据OUT；⑥数据IN；⑦空；⑦、⑧脚成果沟通．接开关(个中一个先和地短接，另一个接耳机上的开关)；⑨地，常用于MIC的地；⑩MIC正极；(11)耳机右声道；(12)耳机地。其信号为CMOS／TTL(0-3．3V)电平。由于电脑串口和手机数据口(TTL电路)的电气特性差异，要使两者能相互通信，必需举办信号转换。

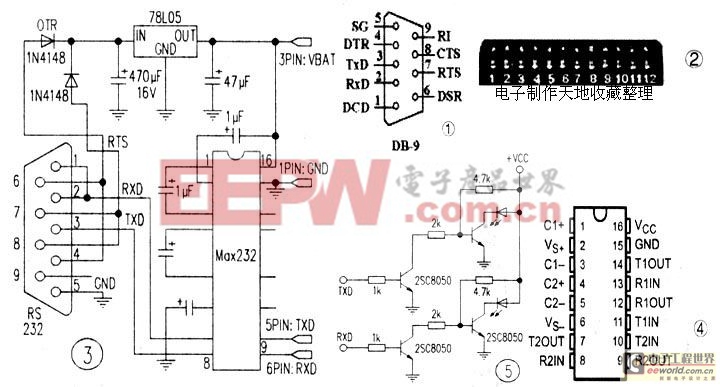

数据线事情道理(见图3)：RS232C中-5V至-15V代表1， +5V至+15V代表0；而TTL电路中大于3V代表1，小于0．2V代表0。MAX232集成电路(MAX232引脚界说如图4)实现了RS232C和TTL电路的转换，个中⑧脚吸收串口3针送来的TXD(发送数据)信号，转换后从⑨脚输出得手机的6脚IO—RXD(数据吸收)上；⑩脚吸收从手机上送来的IO_TXD(数据发送)信号．从⑦脚输出到串口的2针RXD(吸收数据)和1针DCD(吸收线信号检测)上。MAX232的事情电源由串口提供，从串口4、6、7、8针输出的12V阁下电压颠末两个1N14148二极管整流后，颠末78L05稳压管稳压输出5V电压到MAX232的(16)脚供集成块事情。5V电源还送到插头的3针，可敌手机举办充电，不想利用充电成果的话可不焊3针可能在前面加一只小型开关。MAX232的4个电容参数对数据线传输速度有影响，此处利用了厂家推荐值luF(MAX232A、MAX3232则为0．1uF)。470uF和47uF的电容为电源滤波电容。如但愿电路有数据传输指示成果，可以插手图5的指示电路。
元件选择： 本电路的焦点为MAX232集成块，常见的有两种封装，一种为双列直插式，体积稍大，焊接利便；另一种为贴片式，体积较小。另外，如找不到MAX232，也可用MAX232A、 HIN232、MAX220、MAX3232、IL32等RS232收发器集成块取代，管脚界说和MAX232沟通，前两种集成块速度较快。78L05外表和普通三极管一样， 47UF 50V，购置时要留意问清管脚界说。如发明发烧严重可用7805取代，可能用1V稳压管加接限流电阻取代。电容的焊接要留意分清正负极。滤波电容两头并上一只0．1uF的CBB电容结果更好。4个参数电容最好选用钽电容等优质电容，按照集成块差异可选择luF或O．1uF的容量。较量难找的是手机插头，不外可以从同范例接口的废旧充电器上取得，但要留意所有金属针脚都要齐全的。电缆用带屏蔽的6芯电缆。 以上质料可以在电子元器件商店或电脑网络耗材店购得，10元阁下就能买齐。
