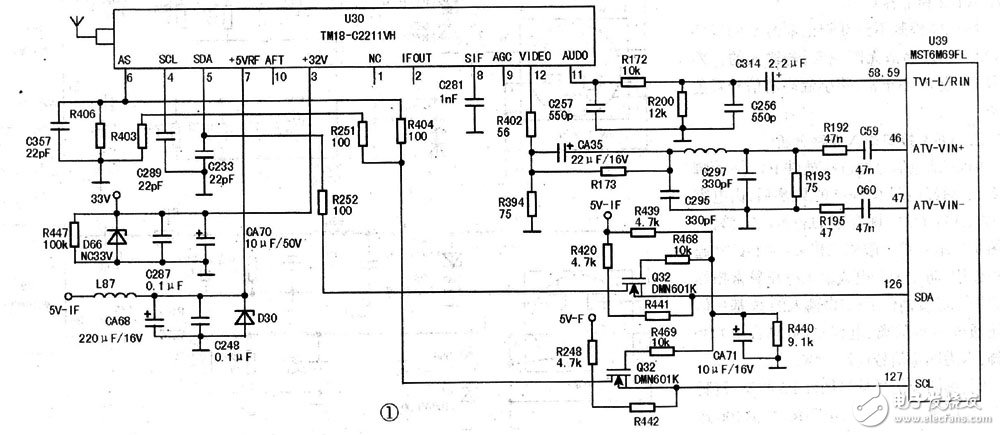

　　本机所用单芯片MST6M69FL（U39），支持8路模仿输入端口，可直接对模仿复合视频、S-VIDEO视频举办解码。LT42710FHD机型回收的是一体化高频头，高频头电路如图1所示。一体化高频头U30（TMI8-C2211VH）引脚成果见表1。

　　1、信号处理惩罚电路

　　RF模仿电视信号进入调谐器U30，在内部解调、混频成IF信号，再进人中频放大器IC，颠末中频放大、解调，从U30（12）脚输出CVBS视频信号，先经R402、R394分压，R173、L69耦合，再由R192、C59和R195、C60形成差分信号，送至主芯片U39的（46）、（47）脚。差分信号输入加强了信号的不变性。同时，U30解调出的音频信号送给U39的（58）、（59）脚。若U30（12）脚无正常的视频信号输出（可用示波器测视频信号波形，也可测直流电压来劈头判定：有信号时为0.8V;无信号时为1.2V），需先查抄外围元件。

　　2.调谐电压形成电路

　　调谐电压形成电路由D70（BAS62-A13）、D72（BAS62-A13）、 D74（μPC574）等元件构成。稳压器U45（LM2596-ADI）的②脚输出频率为150kHz、幅度为24V的方波脉冲，送至倍压整流电路，然后输出不变的+33V电压至U30的③脚，为高频头提供不变的33V调谐电压，供调谐器内部的变容二极管选台时利用。

　　二、AV信号输入电路阐明

　　1.AV2输入电路

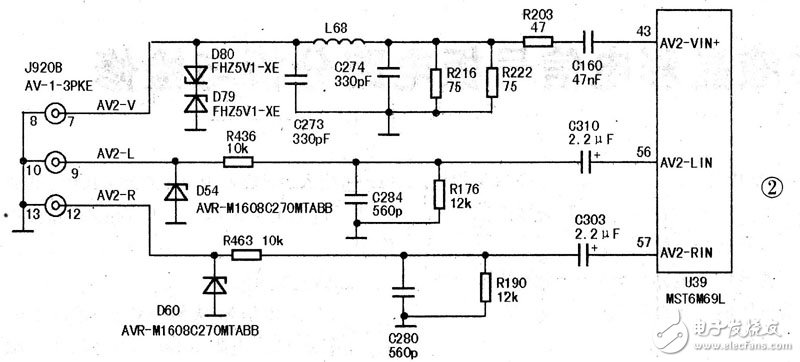

　　AV2视频信号从AV插座J920B输入，经L68、R216、R203、C160耦合至U39的（43）脚，如图2所示。二极管D80、D79起掩护浸染。AV2音频信号（AV2-Lin）从AV插座J920B输入，经D54、R438、C284、R176低通滤波（对滋扰信号抑制后）进入U39（56）脚。二极管D54起掩护浸染。AV2音频信号（AV2-Rin）从AV插座J920B输入，经D60、R463、C280、R190低通滤波后进人U39（57）脚。二极管D60起掩护浸染。

　　2.AV1输入电路

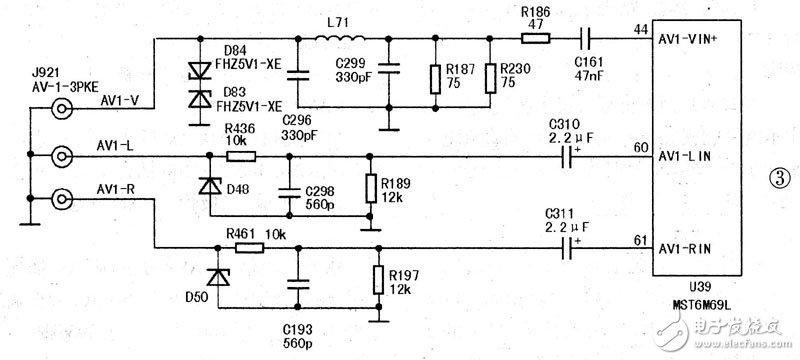

　　AV1视频信号从侧AV插座J921输入，经电感L71、电阻R186和电容0，161耦合至U39（44）脚，如图3所示。D84、D83是掩护二极管，防备输入信号幅渡过高或静电损坏U39.AV1音频信号（AVl-Lin）从AV插座J921输入，经D48、R436、C298、R189低通滤波后，再经电容C310耦合至U39（60）脚。AV1音频信号（AVl-Rin）从AV插座1921输入，经R461、R197、C193低通滤波后，再经电容C311耦合至U39（61）脚。

　　三、S端子信号输入电路阐明

　　1、不和S端子电路

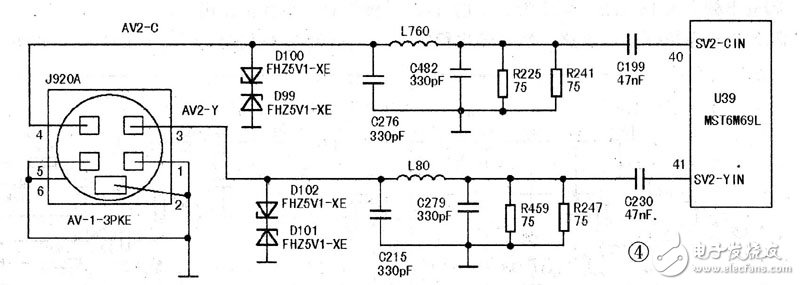

　　AV2-Y亮度信号经电感L80、电容C230耦合至U39（41）脚，电阻R459、R427是U39（41）脚参考接地电阻。AV2-C色度信号经L76和C199耦合至（40）脚。

　　2.侧S端子电路

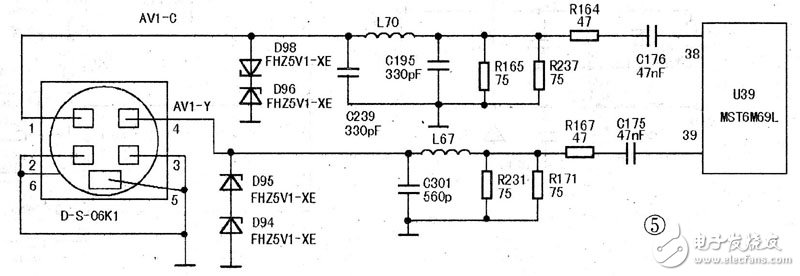

　　AVl-Y亮度信号经L67、R167、C175耦合至U39（39）脚，如图5所示。D95和D94是掩护二极管。AVl-C色度信号经L70、R164、C176耦合至U39（38）脚。D98和D96是掩护二极管。

　　四、YPbPr接口输入电路阐明

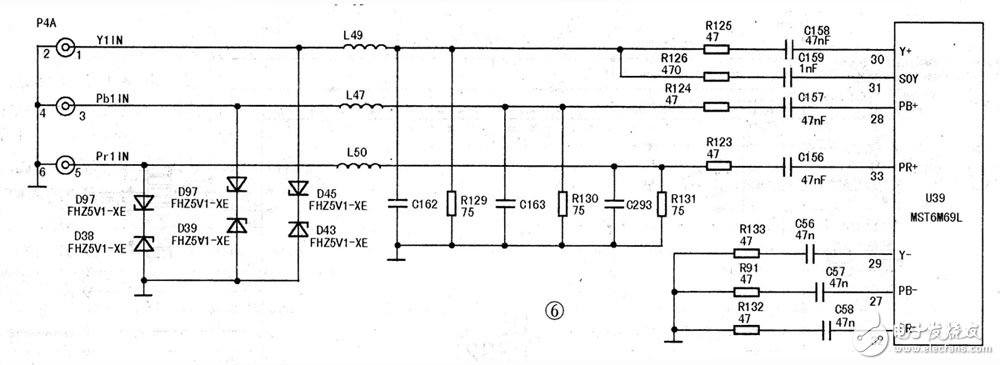

　　分量Y信号经电感L49后分为两路，如图6所示，一路经电阻R125断绝、C158耦合至 U39（30）脚；另一路经电阻R126断绝、电容C159耦合至U39（31）脚，作为Y同步信号。D45、D43是掩护二极管。U39（29）脚是差分信号的Y-信号输入， 东莞电容厂家，外接电阻R133和电容C56。

　　Pb信号经L47、R124、C157耦合至U39（28）脚，（27）脚是Pb-信号输入，外接电阻R91和电容C57。Pr信号经L50、R123、C156耦合至U39（33）脚，（32）脚是Pr信号参考电压地电位，外接电阻R132和电容C58。若U39检测不到（31）脚正常的Y同步信号，则会呈现高清无图现象；若输入的色差信号Pb或Pr不正常，将引起高清信号彩色异常。

　　五、VGA接口输入电路阐明

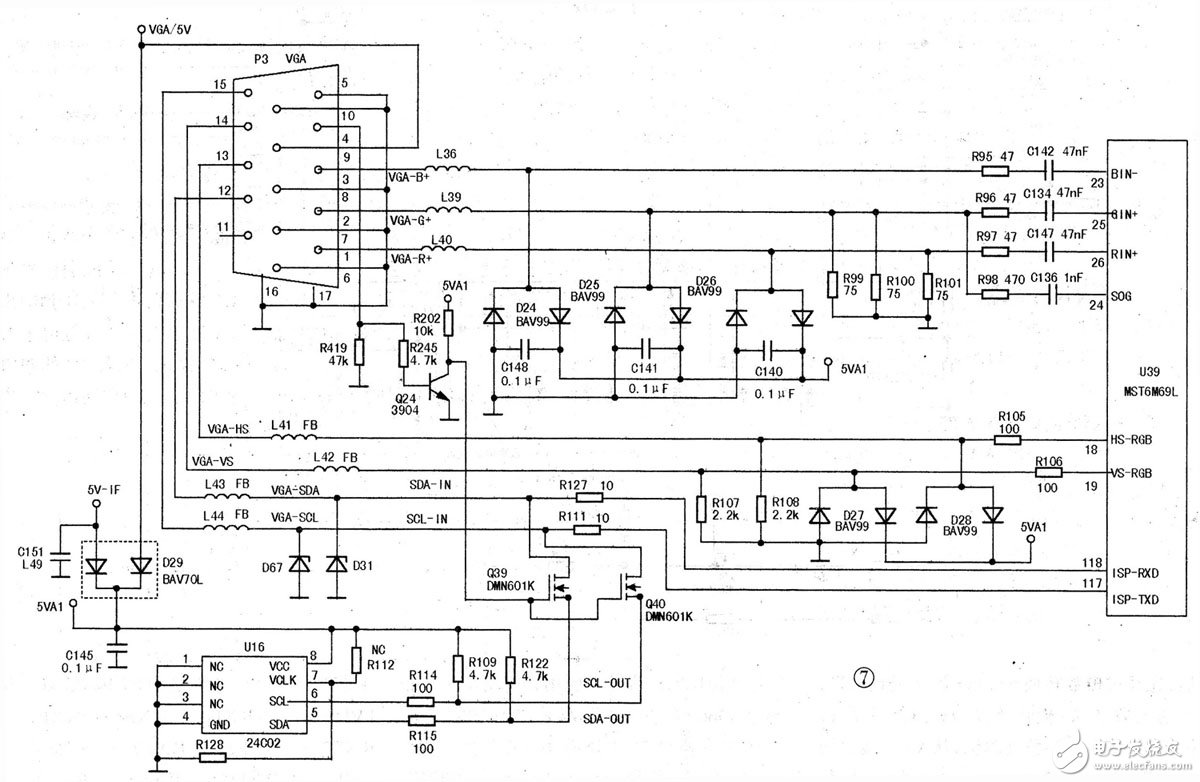

　　VGA基色信号通过接插件P3①~③脚进入，然后经电阻R95~R97断绝后，由电容C147、C134、C142耦合至U39（26）、（25）、（23）脚，如图7所示。双向限幅二极管D24~D26起掩护浸染，防备因静电或输入电压异常损坏集成块。经接插件P3②脚输入的G基色信号还通过R98断绝、电容C136耦合至U39（24）脚，作为同步信号利用。

　　行、场同步信号从接插件P3的（13）、（14）脚输入，经电感L41、L42及电阻R105、R106送至U39（8）、（19）脚。双向限幅二极管D27、D28起掩护浸染。存储器U16（24C02）是凭据VGA名目要求，存储PC性能识此外电视机“身份”数据。P3（12）、（15）脚与存储器U16的⑤、⑥脚相连。P3④脚外接三极管Q24对输入到U16的SCL、SDA线举办通断节制。当接通PC机后，该节制信号使Q24导通，场效应管Q39.Q40导通， VT贴片铝电解电容，PC机总线与U16的⑤、⑥脚接通，完成彼此通讯。，若VGA接口输入的行、场同步信号，或DDR通道及U39（24）脚输入的G同步信号不正常，将引起VGA无图妨碍；若输入的某一路基色信号不正常，将导致VGA图像彩色不正常。
