AGC中频放大器CK系列电解电容设计（上）

概述　　

　　FD05型AGC中频放大器模块是用于通讯设备的具有AGC(自动增益节制)成果的中波频段小信号放大器，主要为散射凋制、解凋分系统配套。它可将微弱的中频小信号通过外部可变的节制电压放大为一个所需要的功率输出，个中心频率为70 MHz。

　　该产物的主要指标如下：

　　节制电压：Vcon=0～3V

　　电源电流：Icc≤300 mA

　　输出电压：Vo=0.1～2V

　　输出最大增益：KM≥60 dB

　　可控增益范畴：Avr≤55 dB

　　中心频率：fo=68～72 MHz

　　频带宽度：BW=10～16 MHz

　　带内平坦度：Fm≤±2 dB

　　该产物的情况靠得住性指标如下：

　　电源电压范畴：+12V±5％（典范值+12V）

　　外壳事情温度范畴：一40～+85℃

　　存储温度范畴：一55～+125℃

　　另外，该产物回收双列直插模块式，外型尺寸不大于(66.5×46.8×15mm，合用于SJ20668—98微电路模块总类型，产物可以每四个一组保持沟通的线性节制电压。

　　设计方案简直定

　　按照模块的成果要求及情况要求，设计时首先劈头确定了电路模式，并绘制出电路道理图，然后进一步阐明道理框图中所需的元器件，并借助EDA仿真来模仿分选元器件，以根基实现电路成果。

　　按照方案的设计，操作计较机平面化没计制板，以厚膜工艺组装，确定的主要工艺流程如图1所示。




　　措施设计和电路道理

　　◇设计措施

　　首先可按照电路成果和该产物各事情部位的要求构画出道理框图和工艺流程，然后细化每一成果所需的元器件和帮助元件，并降额冗余选择， 220UF 16V，担保元器件质量的靠得住性。

　　◇电路事情道理　　

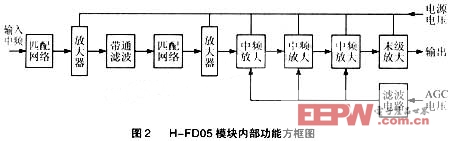

　　H-FD05模块的内部成果框图如图2所示。图中中频输入信号经断绝电容、匹配网络放大后，由带通滤波器滤除其它杂波，冉经匹配放大，然后通过三级AGC电压节制放大， 330UF 16V，最后经末级放大断绝输出(直流断绝)，使之到达60dB增益的中频输出。思量到噪声和纹波的滋扰，AGC节制电压加了一级LC滤波网络，各级之间均有断绝电容对直流举办断绝，三级AGC电压放大均由PIN微波二极管整形缓冲，+12V电源加到模块内，各级均有滤波电容对供电电源举办净化，三级AGC放大均备有微调电容以消除信号振荡和调解线性增益。




　　◇方案的论证和评审　　

　　按照该电路的道理、依据和工艺，可由相关专家对电路道理的信号流程，每个元器件的规格型号，尺寸举办当真的阐明，对一些有争议的部位或元器件举办必然的批改。滤波器一般应外接，以便于带宽调解，使其电路较量完善，也便于后续事情的实施。

　　研制进程

　　◇元器件的选取　　

　　按照电路道理应选择靠得住元器件，并在集成电路中选择满意需要的成果。N1、N2 前级放大选用高精射频放大器，N3、N4和N5选用高不变度中频放大集成电路，N6末级大放选用低温度系数的表贴中频功放，并要求利用温度范同要宽，以满意事情的靠得住性。电阻均回收1％高精度厚膜电阻，功率电阻匀称漫衍，以担保坎坷温及振动攻击的不变性；PIN微波二极管选用耐压高、特性一致、结电容小、全表贴型，而且配对利用；电容均回收高靠得住的独石电容，电源滤波电容回收高不变的X7R和超陶电容相团结，以增强滤波结果；调谐整形电容选用高不变度的 NP0片电容，担保宽温下事情的低失真；电感选用高不变的微型表贴电感，以确保小尺寸下的低温升和线性输出。

　　◇布局选择　　

　　依据产物的小尺寸、轻重量、事情温度范畴宽等要求，同时思量到国产成熟的配套本领和单元为贯标出产线的现有尺度布局，该产物开始定为38线金属壳焊封。由于输出端子和外部调谐整形、测试端较量多，而且要求引出端有必然的忍性，故选用双列排式引线布局，电源、输入、输出端子分隔分列，并增加了引出端子的接地屏蔽，使之到达用户提出的要求。

　　◇改造　　

　　为提高产物特性，使之精确回响放大器的成果，针对低落壳体尺寸和提高精度等要求，除思量集成电路的应用范畴外，还对此采纳了相应的转换法子，重点办理表贴元器件的尺寸，使之壳体尺寸降为28线平行封焊，壳体尺寸从最大的66.5×46.8× 15mm降至41×28×6mm；别的还增强了PIN二极管的一致性配对(每块三个，四块一套共l2只)从而提高了产物的精度。
