电阻、电容、电VT感元件及其特性

在我们研究的电路中一般含有电阻元件、电容元件、电感元件和电源元件（如图1．１１所示），这些元件都属于二端元件，它们都只有两个端钮与其它元件相毗连。个中电阻元件、电容元件、电感元件不发生能量，称为无源元件；电源元件是电路中提供能量的元件，称为有源元件。

上述二端元件两头钮间的电压与通过它的电流之间都有确定的约束干系，这种干系叫作元件的伏安特性。该特性由元件性质抉择，元件差异，其伏安特性差异。这种由元件的性质给元件中通过的电流、元件两头的电压施加的约束又称为元件约束。用来暗示伏安特性的数学方程式称为该元件的特性方程或约束方程。

1．3．1 电阻元件及欧姆定律

1．电阻元件的图形、文字标记

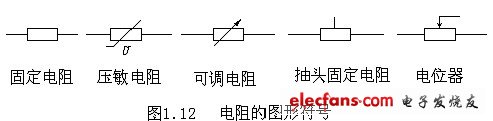

电阻器是具有必然电阻值的元器件，在电路顶用于节制电流、电压和节制放大了的信号等。电阻器凡是就叫电阻，在电路图顶用字母“R”或“r”暗示，电路图中常用电阻器的标记如图1．1２所示。

电阻器的SI（国际单元制）单元是欧姆，简称欧， 1000UF 25V，凡是用标记“Ω”暗示。常用的单元尚有“KΩ”“MΩ”，它们的换算干系如下：

1MΩ=1000KΩ=1000000Ω

电阻元件是从实际电阻器抽象出来的抱负化模子，是代表电路中耗损电能这一物理现象的抱负二端元件。如电灯胆、电炉、电烙铁等这类实际电阻器，当忽略其电感等浸染时，可将它们抽象为仅具有耗损电能的电阻元件。

电阻元件的倒数称为电导，用字母G暗示，即

电导的SI单元为西门子，简称西，凡是用标记“S”暗示。电导也是表征电阻元件特性的参数，它反应的是电阻元件的导电本领。

2．电阻元件的特性

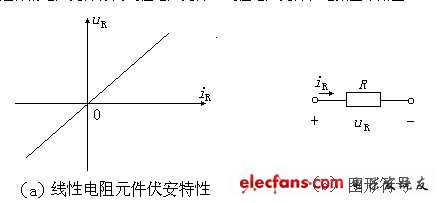

电阻元件的伏安特性，可以用电流为横坐标，电压为纵坐标的直角坐标平面上的曲线来暗示，称为电阻元件的伏安特性曲线。假如伏安特性曲线是一条过原点的直线，如图1．1３（a）所示，这样的电阻元件称为线性电阻元件，线性电阻元件在电路图顶用图1．1３（b）所示的图形标记暗示。

在工程上，尚有很多电阻元件，其伏安特性曲线是一条过原点的曲线，这样的电阻元件称为非线性电阻元件。如图1．1４所示曲线是二极管的伏安特性，所以二极管是一个非线性电阻元件。

严格地说，实际电路器件的电阻都长短线性的。如常用的白炽灯，只有在必然的事情范畴内，才气把白炽灯近视当作线性电阻，而高出此范畴，就成了非线性电阻。

此后本书中所有的电阻元件，除非出格指明，都是指的线性电阻元件。

3.欧姆定律

欧姆定律是电路阐明中的重要定律之一，它说明流过线性电阻的电流与该电阻两头电压之间的干系，反应了电阻元件的特性。

欧姆定律指出：在电阻电路中，当电压与电流为关联参考偏向，电流的巨细与电阻两头的电压成正比，与电阻值成反比。即欧姆定律可用下式暗示：

当选定电压与电流为非关联偏向时，则欧姆定律可用下式暗示：

在国际单元制中，电阻的单元为欧姆（Ω）。当电路两头的电压为1V，通过的电流为1A，则该段电路的电阻为1Ω。

欧姆定律表达了电路中电压、电流和电阻的干系，它说明：

（1）假如电阻保持稳定，当电压增加时，电流与电压成正比例地增加；当电压减小时，电流与电压成正比例地减小。

（2）假如电压保持稳定，当电阻增加时，电流与电阻成反比例地减小；当电阻减小时，电流与电阻成反比例地增加。

按照欧姆定律所暗示的电压、电流与电阻三者之间的彼此干系，可以从两个已知的数量中求解出另一个未知量。因此欧姆定律可以有三种差异的暗示形式。

（1）电压、电阻求电流

（2）已知电流、电阻求电压

（3）已知电压、电流求电阻

无论电压、电流为关联参考偏向还长短关联参考偏向，电阻元件功率为：
