HU高压长寿命

HU高压长寿命

产品简介

系列:宽温度 长寿命

电压:160~450V

容量:3.3~47μF

工作温度:-40~+105℃

使用寿命:5000Hrs

订购热线:17081810697
产品介绍
HIGH VOLTAGE, LONG LIFE
高压长寿命品

Operating with wide temperature range -40 ~ +105°C
适用于 -40 ~ +105°C 的宽温范围

Load life of 5000 hours
负荷寿命 5000 小时

Comply with the RoHS directive
符合 RoHS 指令


SPECIFICATIONS / 特性表



Items 項目 Characteristics 主要特性
Operation Temperature Range 使用温度范围 -40 ~ +105°C
Voltage Range 额定工作电压范围 160 ~ 450V
Capacitance Range 静电容量范围 3.3 ~ 47μF
Capacitance Tolerance 静电容量允许偏差 ±20% at 120Hz, 20°C
Leakage Current 漏电流
Leakage current ≦ 0.04CV + 100μA, whichever is greater (after 2 minutes application of rated voltage)
漏电流≦0.04CV + 100μA,取较大值(施加额定工作电压 2 分钟后)
Dissipation Factor (tan ​δ) 损耗角正切 Measurement frequency 測試頻率: 120Hz, Temperature 温度: 20°C
Rated Voltage (V) 额定工作电压 160~250 400,500
tan δ (max.) 最大損耗角正切 0.15 0.20
Stability at Low Temperature 低温特性

Measurement frequency 测试频率: 120Hz

Rated Voltage (V) 额定工作电压 160~250 400,500

Impedance Ratio 阻抗比
ZT/Z20 (max.)

Z(-25°C) / Z(20°C) 3 6
Z(-40°C) / Z(20°C) 6 10
Load Life 高温负荷特性
After 5000 hours (< Ø8,3000 hours) application of the rated voltage at 105°C (the polarity needs to exchange every 250 hours), they meet the
characteristics listed below.
在 105°C 环境中施加额定工作电压 5000 小时 (< Ø8 产品,3000 小时) 后,电容器的特性符合下表的要求。

Capacitance Change 静电容量变化率
Within ±20% of initial value 初始值的±20%以內
Dissipation Factor 损耗角正切 200% or less of initial specified value 不大于规范值的 200%
Leakage Current 漏电流 initial specified value or less 不大于规范值
Shelf Life 高温贮存特性
After leaving capacitors under no load at 105°C for 1000 hours,they meet the specified value for load life characteristics listed above.
在 105°C 环境中无负荷放置 1000 小时后,电容器的特性符合高温负荷特性中所列的规定值。
Resistance to Soldering Heat
耐焊接热特性
After reflow soldering and restored at room temperature, they meet the characteristics listed below.
经过回流焊并冷却至室温后,电容器的特性符合下表的要求。
Capacitance Change 静电容量变化率 Within ±10% of initial value 初始值的±10%以内
Dissipation Factor 损耗角正切 initial specified value or less 不大于规范值
Leakage Current 漏电流 initial specified value or less 不大于规范值
Marking 标示 Black print on the case top.铝壳顶部黑字印刷。

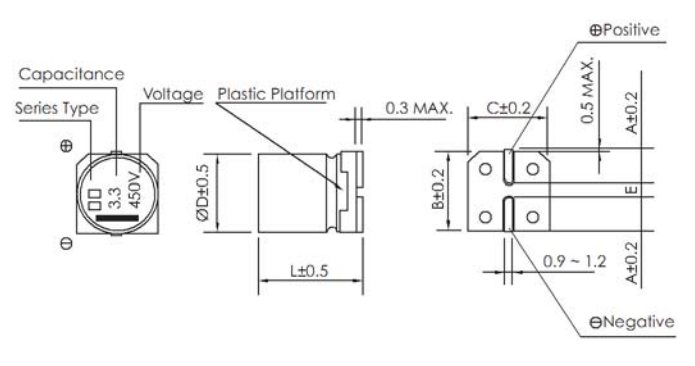

DRAWING (Unit: mm)  外形图




*A pressure relief vent is attached to products over  ØD=8
*ØD=8 以上产品有缓压防爆阀



DIMENSIONS (Unit: mm)  尺寸表

ØD × L 6.3 x 10.5 8 x 10.5 8 x 12.5 10 x 12.5 12.5 x 13.5 12.5 x 16
A 2.6 3.2 3.2 3.2 4.7 4.7
B 6.6 8.4 8.4 10.4 13.0 13.0
C 6.6 8.4 8.4 10.4 13.0 13.0
E ± 0.2 1.9 3.1 3.1 4.7 4.7 4.7
L 10.5 10.5 13.5 13.5 13.5 16.0



DIMENSIONS & MAXIMUM PERMISSIBLE RIPPLE CURRENT / 规格尺寸及最大允许纹波电流

180 200 250 400 450
2C 2D 2E 2G 2W
2.2 2R2 6.3 × 10.5 20 6.3 × 10.5 23 6.3 × 10.5 30 6.3 × 10.5 30 10 × 12.5 40
3.3 3R3 6.3 × 10.5 23 6.3 × 10.5 30 8 × 10.5 35
8 × 12.5
10 × 12.5
38
(40)
10 × 12.5 40
4.7 4R7 6.3 × 10.5 30 8 × 10.5 35 8 × 12.5 40
8 × 12.5
(10 × 12.5)
40
(50)
10 × 12.5 50
6.8 6R8

8 × 10.5

35 8 × 10.5 40 10 × 12.5 45
10 × 12.5
(10 × 12.5)
50
(45)
12.5 × 13.5 65
10 100

10 × 12.5

45 10 × 12.5 80 10 × 12.5

105

12.5 × 13.5

85

12.5 × 13.5

85

22 220

12.5 × 13.5

85

12.5 × 13.5

110

12.5 × 16

180






33 330 12.5 × 13.5 95 12.5 × 16 220

Case size
尺寸

Ripple
current
紋波電流

47 470 12.5 × 16 260













——Case  size  ØD×L(mm),  ripple  current  (mA rms)  at  105°C  120Hz
——尺寸ØD×L(mm),纹波电流(mA rms)于 105°C  120Hz



FREQUENCY COEFFICIENT OF ALLOWABLE RIPPLE CURRENT / 纹波电流频率补偿系数

Frequency    频率

50Hz

120Hz

300Hz

1KHz

10KHz~

Coefficient 系数

0.80

1.00

1.25

1.40

1.60



NOTE: All designs and specifications are for reference only and are subject to change without prior notice. If any doubt about safety for your application, please
contact us immediately for technical assistance before purchase.
注: 以上所提供的设计及特性参数仅供参考,任何修改不作预先通知。如果在使用上有疑问,请在采购前与我们联系,以便提供技术上的协助。
