产品简介

系列:低漏电

电压:6.3~50V

容量:0.1~220μF

工作温度:-40~+85℃

使用寿命:2000Hrs

订购热线:17081810697
产品介绍
LOW LEAKAGE CURRENT
低漏电品

Low leakage current (0.5 ~ 3.3μA max.)
低漏电流 (0.5 ~ 3.3μA 最大值)

Low cost for replacement of some tantalum applications
可替换价格较高的钽电容器

Comply with the RoHS directive
符合 RoHS 指令


SPECIFICATIONS / 特性表



Items 項目 Characteristics 主要特性
Operation Temperature Range 使用温度范围 -40 ~ +85°C
Voltage Range 额定工作电压范围 6.3 ~ 50V
Capacitance Range 静电容量范围 0.1 ~ 220μF
Capacitance Tolerance 静电容量允许偏差 ±20% at 120Hz, 20°C
Leakage Current 漏电流
Leakage current ≦ 0.002CV or 0.5μA, whichever is greater (after 2 minutes application of rated voltage)
漏电流≦0.002CV 或 0.5μA,取较大值(施加额定工作电压 2 分钟后)
Surge Voltage & Dissipation Factor (tan ​δ) 浪涌电压和损耗角正切 Measurement frequency 測試頻率: 120Hz, Temperature 温度: 20°C
Rated Voltage (V) 额定工作电压 6.3 10 16 25 35 50
Surge voltage 浪涌电压 8 13 20 32 44 63
tan δ (max.) 最大損耗角正切 0.24 0.20 0.16 0.14 0.12 0.10
Stability at Low Temperature 低温特性

Measurement frequency 测试频率: 120Hz

Rated Voltage (V) 额定工作电压 6.3 10 16,25 35,50

Impedance Ratio 阻抗比
ZT/Z20 (max.)

Z(-25°C) / Z(20°C) 4 3 2 2
Z(-40°C) / Z(20°C) 8 6 4 3
Load Life 高温负荷特性
After 2000 hrs. application of the rated voltage at 85°C, they meet the characteristics listed below.
在 85°C 环境中施加额定工作电压 2000 小时后,电容器的特性符合下表的要求。

Capacitance Change 静电容量变化率
Within ±25% of initial value 初始值的±25%以內
Dissipation Factor 损耗角正切 200% or less of initial specified value 不大于规范值的 200%
Leakage Current 漏电流 initial specified value or less 不大于规范值
Resistance to Soldering Heat
耐焊接热特性
After reflow soldering and restored at room temperature, they meet the characteristics listed below.
经过回流焊并冷却至室温后,电容器的特性符合下表的要求。
Capacitance Change 静电容量变化率 Within ±10% of initial value 初始值的±10%以内
Dissipation Factor 损耗角正切 initial specified value or less 不大于规范值
Leakage Current 漏电流 initial specified value or less 不大于规范值
Marking 标示 Black print on the case top.铝壳顶部黑字印刷。

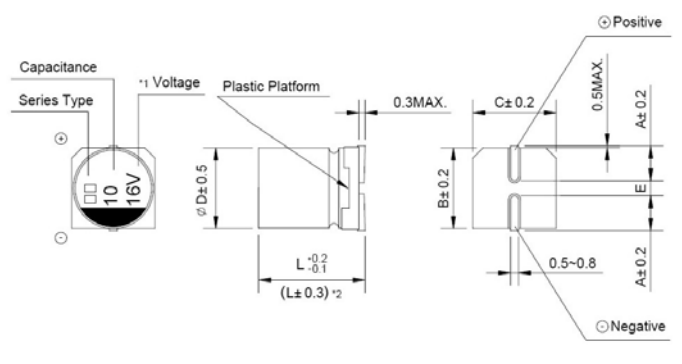

DRAWING (Unit: mm)  外形图

SC低漏电品


*1. Voltage mark for 6.3V is [6V]       6.3V的产品标准为 [6V]
*2. Applicable to Ø6.3×7.7                适用于Ø6.3×7.7



DIMENSIONS (Unit: mm)  尺寸表

ØD × L 4 × 5.4 5 × 5.4 6.3 × 5.4 6.3 × 7.7
A 1.8 2.1 2.4 2.4
B 4.3 5.3 6.6 6.6
C 4.3 5.3 6.6 6.6
E ± 0.2 1.0 1.3 2.2 2.2
L 5.4 5.4 5.4 7.7



DIMENSIONS & MAXIMUM PERMISSIBLE RIPPLE CURRENT & ESR / 規格尺寸及最大允許紋波電流及 ESR 值

6.3  (0J) 10  (1A) 16  (1C)
Case size
∅D×L
(mm)
尺寸
E.S.R. (Ω)
20°C 120Hz
E.S.R.值
Ripple
current (mA
rms) at 85°C
120Hz
紋波電流
Case size
∅D×L
(mm)
尺寸
E.S.R. (Ω)
20°C 120Hz
E.S.R.值
Ripple
current (mA
rms) at 85°C
120Hz
紋波電流
Case size
∅D×L
(mm)
尺寸
E.S.R. (Ω)
20°C 120Hz
E.S.R.值
Ripple
current (mA
rms) at 85°C
120Hz
紋波電流
10 100



  4 × 5.4 34.5 25
22 220 4 × 5.4 23.5

31

5 × 5.4

19.6

35 5 × 5.4 15.7 39
33 330

5 × 5.4

15.7

39

5 × 5.4

13.1

43 6.3 × 5.4 10.5 57
47 470

5 × 5.4

11.0

47

6.3 × 5.4

9.2

59 6.3 × 5.4 7.3 68
100 101

6.3 × 5.4

5.2

75

6.3 × 5.4

4.3 76 6.3 × 7.7 3.5 96
220 221 6.3 × 7.7

2.4

85






6.3  (0J) 10  (1A) 16  (1C)
Case size
∅D×L
(mm)
尺寸
E.S.R. (Ω)
20°C 120Hz
E.S.R.值
Ripple
current (mA
rms) at 85°C
120Hz
紋波電流
Case size
∅D×L
(mm)
尺寸
E.S.R. (Ω)
20°C 120Hz
E.S.R.值
Ripple
current (mA
rms) at 85°C
120Hz
紋波電流
Case size
∅D×L
(mm)
尺寸
E.S.R. (Ω)
20°C 120Hz
E.S.R.值
Ripple
current (mA
rms) at 85°C
120Hz
紋波電流
0.1 0R1



  4 × 5.4 2156 1.0
0.22 R22







  4 × 5.4 980 2.3
0.33 R33











  4 × 5.4 653 3.5
0.47 R47











  4 × 5.4 459 5
1 010









    4 × 5.4 216 10
2.2 2R2







    4 × 5.4 98 15
3.3 3R3             4 × 5.4 65 18
4.7 4R7 4 × 5.4 64.2 19 4 × 5.4 55.1 20 5 × 5.4 46 23
10 100 5 × 5.4 30.2 28 5 × 5.4 25.9 30 6.3 × 5.4 22 34
22 220 6.3 × 5.4 13.7 52 6.3 × 5.4 11.8 54 6.3 × 7.7 9.8 85
33 330 6.3 × 5.4 9.1 63 6.3 × 7.7 7.8 105
47 470 6.3 × 7.7 6.4 100 6.3 × 7.7 5.5 110



FREQUENCY COEFFICIENT OF ALLOWABLE RIPPLE CURRENT / 纹波电流频率补偿系数

Frequency    频率

50Hz

120Hz

300Hz

1KHz

10KHz~

Coefficient 系数

0.70

1.00

1.17

1.36

1.50


NOTE: All designs and specifications are for reference only and are subject to change without prior notice. If any doubt about safety for your application, please
contact us immediately for technical assistance before purchase.
注: 以上所提供的设计及特性参数仅供参考,任何修改不作预先通知。如果在使用上有疑问,请在采购前与我们联系,以便提供技术上的协助。
