KZ极低阻抗

KZ极低阻抗

产品简介

系列：低阻性

电压：6.3~50V

容量：4.7~4700μF

工作温度：-55~+105℃

使用寿命：1000Hrs~3000Hrs

订购热线：13336555866
产品介绍
EXTRA LOWER IMPEDANCE
极低阻抗品

Extra low impedance with temperature range -55 ~ +105°C
极低阻抗和适用于 -55 ~ +105°C 的温度范围

Impedance 40~60% less than LZ series
阻抗值比 LZ 系列低 40~60%

Comply with the RoHS directive
符合 RoHS 指令


SPECIFICATIONS / 特性表

Items 項目 Characteristics 主要特性
Operation Temperature Range 使用温度范围 -55 ~ +105°C
Voltage Range 额定工作电压范围 6.3 ~ 50V
Capacitance Range 静电容量范围 4.7 ~ 4700μF
Capacitance Tolerance 静电容量允许偏差 ±20% at 120Hz, 20°C
Leakage Current 漏电流 Leakage current (Ø4~Ø10) ≦0.01CV or 3μA, whichever is greater (after 2 minutes application of rated voltage)
Leakage current (Ø12.5~Ø16) ≦0.03CV or 4μA, whichever is greater (after 1 minute application of rated voltage)
漏电流 (Ø4~Ø10) ≦0.01CV 或 3μA，取较大值（施加额定工作电压 2 分钟后）
漏电流 (Ø12.5~Ø16) ≦0.03CV 或 4μA，取较大值（施加额定工作电压 1 分钟后）
Dissipation Factor (tan ​δ) 损耗角正切 Measurement frequency 測試頻率: 120Hz, Temperature 温度: 20°C
Rated Voltage (V) 额定工作电压 6.3 10 16 25 35 50
tan δ (max.)
最大损耗角正切		 Ø4~Ø10 0.22 0.19 0.16 0.14 0.12 0.12
Ø12.5~Ø16 0.26 0.22 0.18 0.16 0.14 0.12
Stability at Low Temperature 低温特性

Measurement frequency 测试频率: 120Hz

Rated Voltage (V) 额定工作电压 6.3 10 16 25 35 50

mpedance Ratio

阻抗比

ZT/Z20 (max.)

 Ø4~Ø10 Z(-25°C) / Z(20°C) 2 2 2 2 2 2
Z(-55°C) / Z(20°C) 5 4 4 3 3 3
Ø12.5~Ø16 Z(-25°C) / Z(20°C) 3 3 2 2 2 2
Z(-55°C) / Z(20°C) 10 8 6 4 3 3
Load Life 高温负荷特性
After 3000 hrs. (1000 hrs. for ∅4~∅6.3×5.4, 2000 hrs. for ∅6.3×7.7 & ∅8) application of the rated voltage at 105°C, they meet the characteristics listed below.
在 105°C 环境中施加额定工作电压 3000 小时（∅4~∅6.3×5.4 为 1000 小时，∅6.3×7.7和∅8 为 2000 小时）后，电容器的特性符合下表的要求。

Capacitance Change 静电容量变化率 Within ±25% of initial value 初始值的±25%以內
Dissipation Factor 损耗角正切 200% or less of initial specified value 不大于规范值的 200%
Leakage Current 漏电流 initial specified value or less 不大于规范值
Shelf Life 高温贮存特性
After leaving capacitors under no load at 105°C for 1000 hours,they meet the specified value for load life characteristics listed above.
在 105°C 环境中无负荷放置 1000 小时后，电容器的特性符合高温负荷特性中所列的规定值。
Resistance to Soldering Heat 耐焊接热特性
After reflow soldering and restored at room temperature, they meet the characteristics listed below.
经过回流焊并冷却至室温后，电容器的特性符合下表的要求。
Capacitance Change 静电容量变化率 Within ±10% of initial value 初始值的±10%以内
Dissipation Factor 损耗角正切 initial specified value or less 不大于规范值
Leakage Current 漏电流 initial specified value or less 不大于规范值
Marking 标示 Black print on the case top.铝壳顶部黑字印刷。

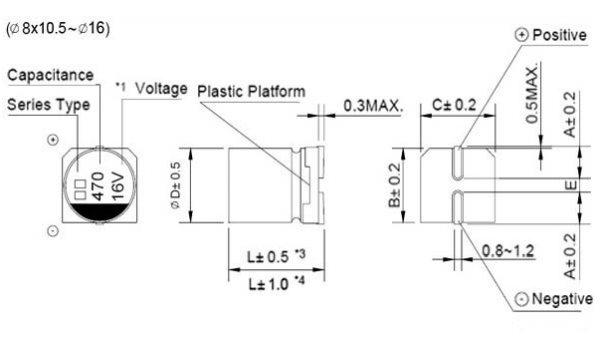

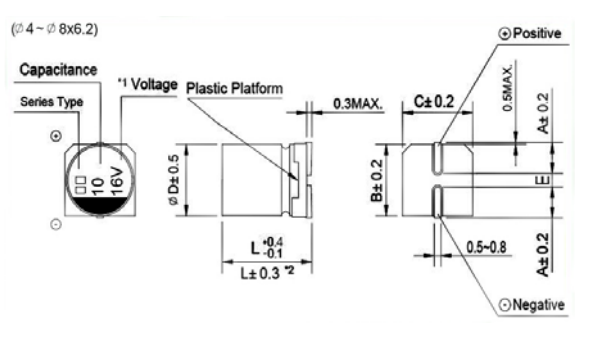

DRAWING (Unit: mm)  外形图




*1. Voltage mark for 6.3V is [6V]       6.3V的产品标准为 [6V]
*2. Applicable to Ø6.3×7.7                适用于Ø6.3×7.7
*3. Applicable to Ø8×10.5~Ø10        适用于Ø8×10.5~Ø10
*4. Applicable to ∅12.5~∅16             适用于∅12.5~∅16


DIMENSIONS (Unit: mm)  尺寸表

ØD × L 4 × 5.4 5 × 5.4 6.3 × 5.4 6.3 × 7.7 8 × 6.2 8 × 10.5 10 × 10.5 10 × 13.5 12.5 × 13.5 12.5 × 16 16 × 16.5
A 1.8 2.1 2.5 2.5 3.3 2.9 3.2 3.2 4.7 4.7 5.5
B 4.3 5.3 6.6 6.6 8.3 8.3 10.3 10.3 13.0 13.0 17.0
C 4.3 5.3 6.6 6.6 8.3 8.3 10.3 10.3 13.0 13.0 17.0
E ± 0.2 1.0 1.3 2.2 2.2 2.2 3.1 4.4 4.4 4.4 4.4 6.7
L 5.4 5.4 5.4 7.7 6.2 10.5 10.5 13.5 13.5 16.0 16.5



DIMENSIONS & MAXIMUM PERMISSIBLE RIPPLE CURRENT & IMPEDANCE / 规格尺寸及最大允许纹波电流及阻抗值

6.3 10 16
0J 1A 1C
10 100             4 x 5.4 1.8 80
15 150             4 x 5.4
1.8
80
22 220 4 x 5.4 1.8 80 4 × 5.4
1.8
80
5 x 5.4
(4 x 5.4)
0.76
(1.8)
150
(80)
33 330
5 × 5.4
(4 × 5.4)
0.76
(1.8)
150
(80)
5 x 5.4
(4 x 5.4)
0.76
(1.8)
150
(80)
6.3 x 5.4
(5 x 5.4)
0.44
(0.76)
230
(150)
47 470
5 x 5.4
(4 x 5.4)
0.76
(1.8)
150
(80)
6.3 x 5.4
(5 x 5.4)
0.44
(0.76)
230
(150)
6.3 x 5.4
(5 x 5.4)
0.44
(0.76)
230
(150)
56 560 5 x 5.4 0.76 150 6.3 x 5.4 0.44 230 6.3 x 5.4 0.44 230
68 680
6.3 x 5.4
(5 x 5.4)
0.44
(0.76)
230
(150)
 6.3 x 5.4 0.44 230
6.3 × 7.7
(6.3 × 5.4)
(8 × 6.2)
0.34
(0.44)
(0.34)
280
(230)
(280)
100 101
6.3 x 5.4
(5 x 5.4)
0.44
(0.76)
230
(150)
6.3 x 7.7
(6.3 x 5.4)
(8 × 6.2)
0.34
(0.44)
(0.34)
280
(230)
(280)
6.3 × 7.7
(6.3 × 5.4)
(8 × 6.2)
0.34
(0.44)
(0.34)
280
(230)
(280)
150 151 6.3 x 5.4
0.44
230
6.3 x 7.7
0.34
280
 6.3 × 7.7 0.34 280
220 221
6.3 x 7.7
(6.3 x 5.4)
(8 × 6.2)
0.34
(0.44)
(0.34)
280
(230)
(280)

6.3 × 7.7
(8 × 6.2)

0.34
(0.34)

 280
(280)
8 x 10.5
(6.3 x 7.7)
0.17
(0.34)
 450
(280)
330 331 6.3 × 7.7
(8 × 6.2)		 0.34
(0.34)		 280
(280)		 8 x 10.5 0.17 450
10 x 10.5
(8 x 10.5)
0.09
(0.17)
 670
(450)
470 471 8 × 10.5 0.17 450

8 x 10.5

0.17

 450
10 x 10.5
(8 x 10.5)
0.09
(0.17)
 670
(450)
680 681
10 × 10.5
(8 × 10.5)
 0.09
(0.17)		 670
(450)		 10 x 10.5 0.09 670 10 × 13.5
(10 × 10.5)		 0.075
(0.09)		 800
(670)
1000 102
10 x 10.5
(8 x 10.5)
0.09
(0.17)
670
(450)

10 x 10.5

0.09

 670
16 × 16.5
(12.5 × 16)
(12.5 × 13.5)
0.055
(0.06)
(0.065)
1350
(1050)
(900)
1500 152
10 × 13.5
(10 × 10.5)
0.075
(0.09)
800
(670)
12.5 × 13.5
0.065
 900 16 × 16.5 0.055 1350
2200 222
12.5 × 13.5
0.065
900

12.5 × 16

0.060

 1050
16 × 16.5
 0.055 1350
3300 332
12.5 × 16
0.060
1050

16 × 16.5

0.055

 1350
4700 472 16 × 16.5 0.055 1350


25 35 50
1E 1A 1H
4.7 4R7       4 x 5.4 1.8 80
5 × 5.4
(4 × 5.4)
1.52
(3.0)
85
(60)
10 100
4 x 5.4
1.8
 80
5 x 5.4
(4 x 5.4)
0.76
(1.8)
 150
(80)		 6.3 x 5.4
(5 x 5.4)		 0.88
(1.52)		 165
(85)
15 150 5 x 5.4 0.76 150 5 x 5.4 0.76 150 6.3 x 5.4 0.88 165
22 220
6.3 x 5.4
(5 x 5.4)
0.44
(0.76)
 230
(150)
6.3 x 5.4
(5 x 5.4)
0.44
(0.76)
 230
(150)
6.3 × 7.7
(6.3 × 5.4)
(8 × 6.2)
0.68
(0.88)
(0.68)
185
(165)
(185)
33 330
6.3 x 5.4
(5 x 5.4)
0.44
(0.76)
 230
(150)
6.3 x 5.4
(5 x 5.4)
0.44
(0.34)
 230
(280)		 6.3 x 7.7
(8 × 6.2)
0.68
(0.68)
185
(185)
47 470
6.3 × 7.7
(6.3 × 5.4)
(8 × 6.2)
0.34
(0.44)
(0.34)
280
(230)
(280)
6.3 × 7.7
(6.3 × 5.4)
(8 × 6.2)
0.34
(0.44)
(0.34)
280
(230)
(280)
6.3 × 7.7
(8 × 6.2)
0.68
(0.68)
185
(185)
56 560
6.3 × 7.7
(6.3 × 5.4)
0.34
(0.44)
280
(230)
 6.3 × 7.7 0.34 280
8 × 10.5
(6.3 × 7.7)
0.34
(0.68)
350
(185)
68 680 6.3 x 7.7 0.34 280

6.3 x 7.7

0.34

 280 8 x 10.5
0.34
350
100 101
6.3 × 7.7
(8 × 6.2)
0.34
(0.34)
 280
(280)
8 x 10.5
 0.17 450 10 x 10.5
(8 x 10.5)		 0.18
(0.34)		 670
(350)
150 151
8 x 10.5
(6.3 x 7.7)
 0.17
(0.34)		 450
(280)		 10 x 10.5 0.09 670 10 x 10.5 0.18 670
220 221 8 x 10.5 0.17 450
10 x 10.5
0.09
 670
10 × 13.5
(10 × 10.5)
0.16
(0.18)
 750
(670)
330 331
10 x 10.5
(8 x 10.5)
0.09
(0.17)
 670
(450)		 10 x 10.5 0.09 670
12.5 × 13.5
0.14
800
470 471
10 × 13.5
(10 × 10.5)
 0.075
(0.09)		 800
(670)
12.5×13.5
(10×13.5)
 0.065
(0.075)		 900
(800)
16 × 16.5
(12.5 × 16)
0.10
(0.12)
1150
(900)
680 681 12.5 x 13.5 0.065 900
12.5 × 16
(12.5 × 13.5)
 0.060
(0.065)		 1050
(900)
1000 102
16 × 16.5
(12.5 × 16)
 0.055
(0.60)		 1350
(1050)
16 × 16.5
 0.055 1350
Case size
ØD×L(mm)
尺寸
Impedance (Ω) at
20°C 100KHz
阻抗值
Ripple current
(mA rms) at 105°C
100KHz
纹波电流
1500 152 16 × 16.5 0.055 1350




FREQUENCY COEFFICIENT OF ALLOWABLE RIPPLE CURRENT / 纹波电流频率补偿系数

Frequency    频率

50Hz

120Hz

300Hz

1KHz

10KHz~



Coefficient

系数

Ø4 ~ Ø10

4.7 ~ 68μF

0.35

0.50

0.64

0.83

1.00

100 ~ 1500μF

0.40

0.55

0.70

0.85

1.00

Ø12.5 ~ Ø16

~ 680μF

0.45

0.65

0.80

0.90

1.00

1000 ~ 4700μF

0.65

0.85

0.95

1.00

1.00


NOTE: All designs and specifications are for reference only and are subject to change without prior notice. If any doubt about safety for your application, please
contact us immediately for technical assistance before purchase.
注: 以上所提供的设计及特性参数仅供参考，任何修改不作预先通知。如果在使用上有疑问，请在采购前与我们联系，以便提供技术上的协助。
