耐高温电解电容贴片和插件钽电容封装及规格

贴片钽电容简述

贴片钽电容（以下简称钽电容）作为电解电容器中的一类。遍及应用于种种电子产物，出格是一些高密度组装，内部空间体积小产物，如手机、便携式打印机 。 钽电容是一种用金属钽（Ｔa）作为阳极质料而制成的，按阳极布局的差异可分为箔式和钽烧粉结式两种。在钽粉烧结式钽电容中，又因事情电解质差异，分为固体电解质钽电容（Solid Tantalum）和非固体电解质钽电容。 个中，固体钽电解电容器用量最大。钽电容由于利用金属钽做介质，不需要像普通电解电容那样利用电解液。别的，钽电容不需像普通电解电容那样利用镀了铝膜的电容纸烧制，所以自己险些没有电感，但同时也限制了它的容量。

Taj系列贴片钽电容是AVX公司出产的一种贴片封装的钽电解电容，是电子市场上最常见的一种型号。

当前无论是插件电容照旧贴片电容的安装工艺，电容自身都是直立于PCB的，基础的区别是贴片电容的工艺安装，有玄色的橡胶底座。

贴片电容的利益首要在于出产方面，其自动化水平高，精度也高，在运输途中不像插件式那样容易受损。可是工艺安装需要波峰焊工艺处理惩罚，电容通过高温之后大概会影响机能，尤其是阴极回收电解液的电容，通过高温后电解液大概会干涸。插件工艺的安装本钱低，因此在同样本钱下，贴片电容自己的机能可以更好一些。

利益：

体积小 由于钽电容回收了颗粒很细的钽粉，并且钽氧化膜的介电常数ε比铝氧化膜的介电常数高，因此钽电容的单元体积内的电容量大。 利用温度范畴宽，耐高温 由于钽电容内部没有电解液，很适合在高温下事情。一般钽电解电容器都能在－50℃~100℃的温度下正常事情，固然铝电解也能在这个范畴内事情，但电机能远远不如钽电容。

寿命长、绝缘电阻高、泄电流小 钽电容中钽氧化膜介质不只耐腐化，并且长时间事情能保持精采的机能 容量误差小

等效串联电阻小（ESR）， 47UF 25V，高频机能好 缺点：耐电压不足高 电流小 价值高

贴片钽电容封装、尺寸 封装尺寸：毫米（英寸）

封装尺寸：毫米（英寸）

（一）VISHAY 1、型号暗示要领 293D 107 X9 010 D 2 W

① 暗示系列，VISHAY 有293D 和593D 两个系列，293D 暗示普通钽电容，593D 暗示的是低阻抗钽电容，直流电阻小于1 欧，一般在100 毫欧到500 毫欧之间。

② 暗示电容的容量，范畴从0.1UF----680UF

③ 暗示容量误差，钽电容的容量误差有两种：一是±10%（K）和±20%（M） ④ 暗示电容的耐压，指在85℃时额定直流电压，钽电容的耐压范畴从4V---50V

⑤ 暗示钽电容的尺寸巨细，有A、B、C、D、E、P 五种尺寸

⑥ 暗示电容的焊点质料，一般是镍银和钯银 ⑦ 暗示包装方法，有两种包装方法，7 寸盘和13 寸盘

2、外形尺寸

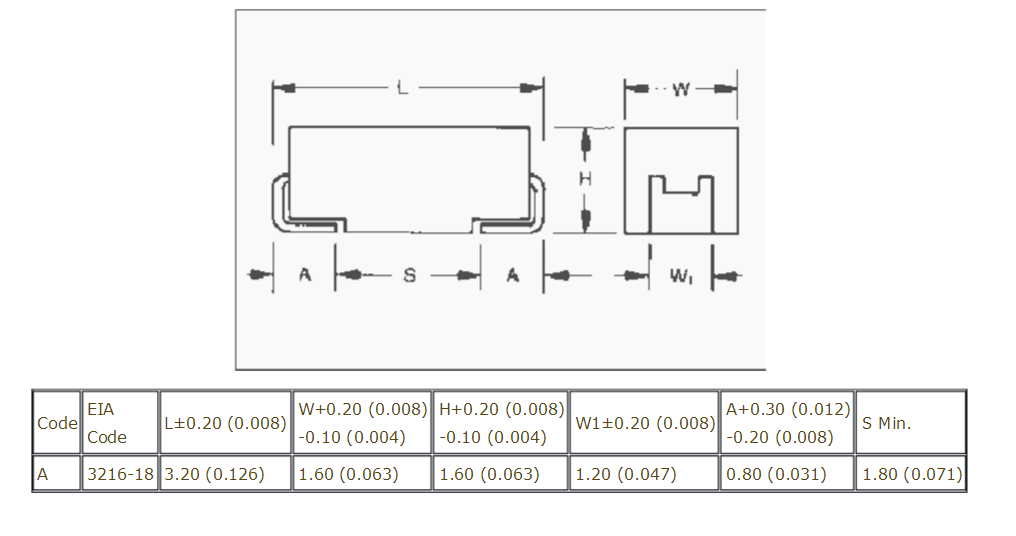

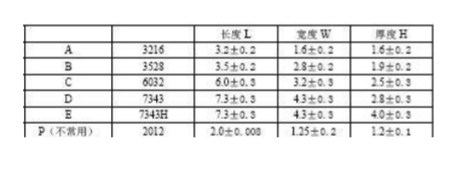

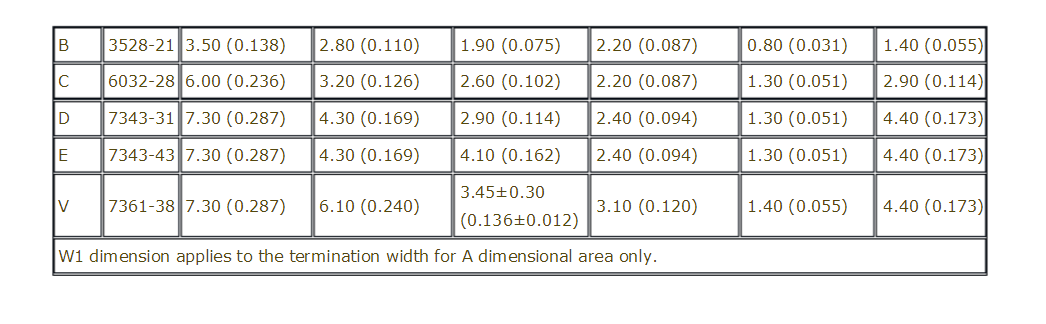

字母代码 尺寸代码 详细尺寸mm

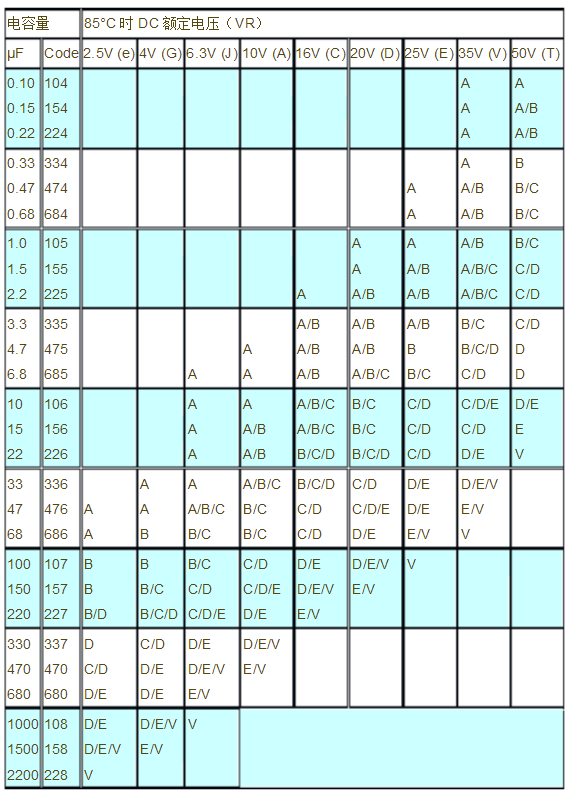

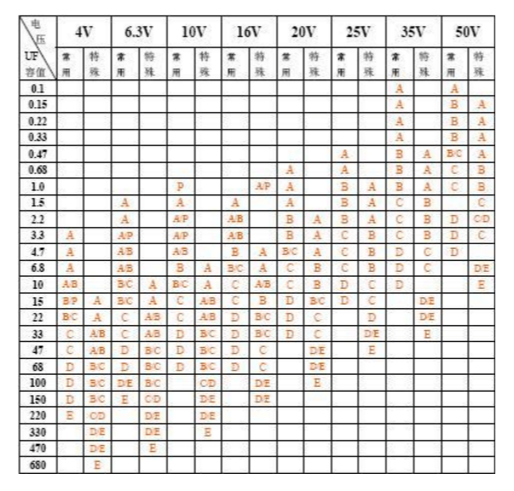

3、容量与电压和尺寸的范畴干系表

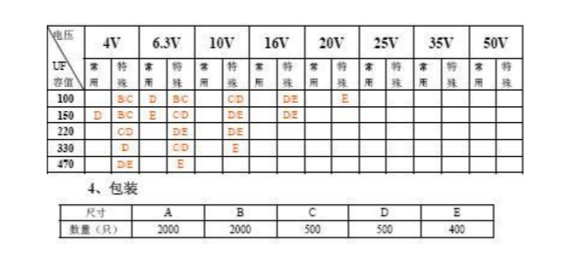

593D 低阻系列（通用低阻钽电容为100UF----470UF）

（一）AVX 1、型号暗示要领 TAJ C 100 K 010 R
