铝高压电解电容阳极箔47UF 25V氯离子腐化失效阐明与研究

摘要：本文团结大量失效品阐明，对高压电解电容失效原因及失效机理阐明，阐明功效表白：电解电容是在特定的利用情况下因为外部含氯气体入侵导致电解电容呈现氯离子腐化阳极开路导致电容失效， 颠末对电解电容布局阐明、出产工艺阐明、氯离子管控阐明模仿阐明验证，确认为电解电容盖板内部四周聚积超标含氯元素导致腐化失效，氯离子元素从外部入侵导致， 通过晋升电容端盖密封机能及增加物料氯离子含量测试监控及来料尝试把关，从器件自己及质量管控提高器件的整体应用靠得住性。

0   引言

铝电解电容以其容量大、体积小、价值低等利益已被遍及应用于各类电子线路中，跟着海内大屏幕彩电、变频家电（如变频空调）的普遍应用和电子元器件的国产化，对铝电解电容，出格是中、高压铝电解电容的质量和靠得住性的要求愈来愈高。尤其是大屏幕彩电中所用的中、高压（160~450 V）铝电解电容主要用于开关电源部门，作整流后滤波，它的质量优劣直接影响到整机的机能，是线路中的要害元件。

近期统计节制器失效数据阐明发明售后复核会合反馈VTT电解电容鼓包失效突出，电容失效主要会合在多联机主板30226000045（编码）对应C67丝印位置，其他主板利用该电容失效很少，查察该主板就是用1个电容，电容应用在开关电源电路直流输入部门做滤波用，从电路设计布局看该电容放在EMC电路后端，直接管到电源影响，电源颠簸直接影响电容事情状态。该主板主要利用在商用多联机侧出风外机，外机放在室外侧、楼顶夏季外温很高，电容事情直接管到高温情况影响，温升很高，夏天实际高达70~80 ℃度。电容鼓包失效严重影响产物质量，需要立项组织攻关办理。

1   高压电解电容氯离子腐化失效阐明与生效机理研究

1.1 失效器件参数检测阐明

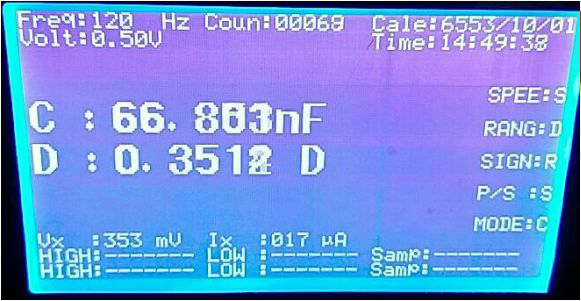

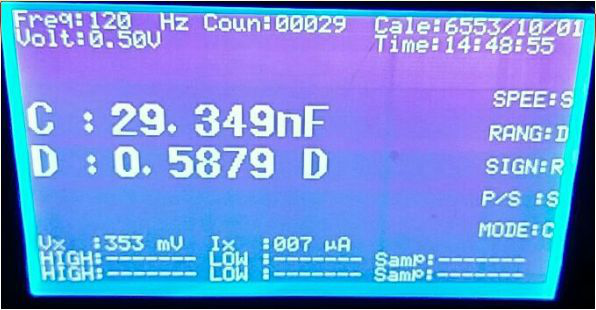

取部门妨碍件测试容值整体偏小，标称容量470 µF / 450 V，实际测试数据如图1所示，X-ray透射阐明晰认正极阳极引出箔部门因电化学回响腐化导致阴影发生。

图1 不良品参数测试如上图

对失效妨碍件举办通例参数测试，不良品整体容量在nF级，损耗角严重超标。测试参数如表1。

表1 不良品测试数据

1.2 失效电容X光透射阐明

对多单售后妨碍件x光透射阐明，正极箔引出端存在开路现象，周围存在杂物附着。颠末理会查察为铝箔腐化产品。

1.3失效器件剖解阐明

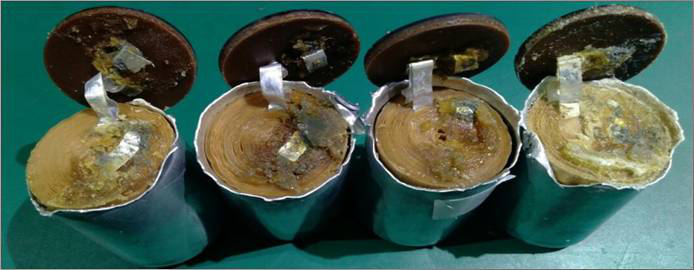

对多单失效妨碍件举办剖解阐明，妨碍现象均为正极铝箔引出部门腐化开路失效（如图2）。经查阅资料得知是典范氯离子腐化失效，电容腐化失效位置在离盖板最近的具有正高极电位的阳极引出片部位。

图2 电解电容剖解阳极箔腐化开路

1.4 高压铝电解电容阳极氯离子腐化机理及表示

阳极引线条氯离子腐化，因为有附加产氢（正常自愈产氢之外），易使内压上升，造成鼓底爆炸，早期失效，制品率低。曾是铝解电容器行业中高压产物的一个重大问题。颠末盖板材质改造及文明出产的应对法子之后，曾有很大的改进。固然问题已根基办理，但因这个危害的隐患因素依然存在。譬喻盖板质料的氯离子含量仍然较高，出产中的污染，及水分问题都是时刻会发作的隐含因素，应该引起警醒。同时它也是影响寿命及耐波纹本领的重要因素。因此要出格加以重视。氯离子的恒久不绝腐化，对产物的粉碎会愈来愈大。氯离子含量超标对电解电容是致命伤害。

1.4.1 氯离子对铝或氧化膜的腐化机理
