一种无频闪无电解电容470uf 16vAC-DC LED 驱动电源中减小LED电流

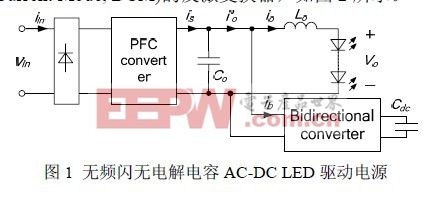

　　跟着世界各国在慢慢克制入口和销售普通照大白炽灯，新型、绿色、高效、长命命的LED 照明技能获得了空前的成长[1]。长命命是LED 照明的最大利益之一，它的平均利用寿命到达80000- 100000 小时[2]。对付单级式的LED 驱动电源，假如回收市电供电，为了到达高功率因数(Power Factor, PF)，满意IEC61000-3-2的谐波要求[3]， LED 照明需要一个功率因数校正调动器(Power Factor Correction, PFC)。当功率因数为1 时，输入电流为与输入电压同相位的正弦波，因此其输入功率泛起两倍输入频率的脉动形式，对付恒定输出功率的LED，为了匹配瞬时输入输出功率的不服衡，需要一个储能电容。储能电容很大，大多选用电解电容，而电解电容的利用寿命只有10000 小时阁下[4]，是影响LED 驱动电源整体寿命的主要元件。为了提高AC-DC LED 驱动电源的利用寿命，有须要去除电解电容。适当低落功率因数以减小输入功率脉动，如在输入电流中注入三次和五次谐波[5, 6]，这样就可以减小储能电容巨细。回收脉动电流来驱动LED，这样瞬时输入和输出功率沟通可能靠近，可以减小可能消除储能电容[7-10]。脉动电流驱动LED 一般用于景观可能街道照明，在一些对光源质量要求较高的场所并不适合。回收电感作为储能元件可以取代可能减小储能电容， 电容器，可是电感的储能密度较小，其体积较大，同时还会存在损耗[11]。增大储能电容上电压　波可以减小电容的容值[12-14]。文献[13]提出了一种无频

　　闪无电解电容的AC-DC LED 驱动电源，如图1 所示。它由一个PFC 调动器、一个双向调动器和一个CL 滤波器构成。个中电感Lo 与电容Co 组成低通滤波器，以阻止开关频率及其倍数次的电流谐波流入LED，故此处的电容Co 并不包袱储能浸染，可以利用容量较小的薄膜电容可能瓷片电容，此时PFC 输出电流i'o 含有两倍输入频率的脉动电流。为了使LED 的驱动电流io为一个恒定的直流电流，在PFC 调动器的输出端并联了一个双向调动器，并使双向调动器的输入电流ib 便是PFC 输出电流中两倍输入频率的交换分量，这样就办理了LED 照明的频闪问题。双向调动器的直流侧电容Cdc 回收了储能电容电压大纹波减小容值的要领，在脉动电压沟通的环境下，为了进一步减小容值，可

　　以适当提高Cdc 的直流平均电压。

　　本文在无频闪无电解电容AC-DC LED 驱动电源的基本上，阐明白其双向调动器直流侧电容纹波给双向调动器开关管的占空比带来的非线性问题， 固态电解电容，由于传统的线性节制要领无法提供这部门含量，最终表此刻增大了双向调动器电流跟踪的稳态误差上，使得LED驱动电流产生了畸变。针对无频闪无电解电容AC-DCLED 驱动电源中存在的问题，本文在双向调动器中提出了一种改造型的节制计策，低落直流侧电容纹波带来非线性问题的影响，提高双向调动器跟踪正弦交换基准的本领，消除LED 电流的畸变。

　　2.无频闪无电解电容AC-DC LED 驱动电源的根基观念

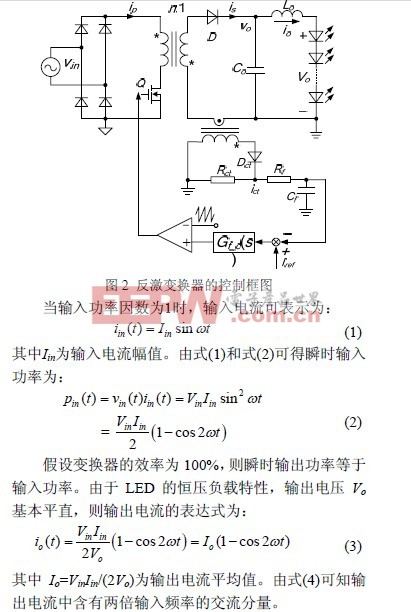

　　文献[13]具体阐明白无频闪无电解电容AC-DCLED 驱动电源的事情道理，本文只做简朴先容。这里的PFC 调动器回收电流断续模式(DiscontinuousCurrent Mode, DCM)的反激调动器，如图2 所示。

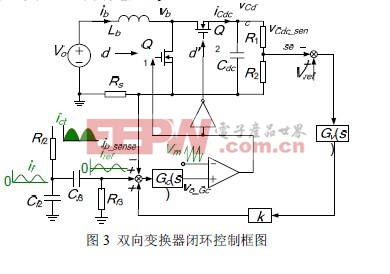

　　反激调动器回收平均电流节制以到达恒定平均值输出的目标。从上面的阐明可以看出，由于没有电解电容，脉动电流中含有两倍输入频率的交换分量，会引起LED 发光的频闪。为此，在反激调动器的滤波电容Co 上并联一个双向调动器， 本文回收的是Buck/Boost 双向调动器，如图3 所示。插手双向调动器后，Lo 中主要流过直流电流，其高频电流纹波较小，因此可认为电容Co 两头电压即双向调动器输入侧电压便是LED 两头电压Vo。

　　双向调动器回收双闭环节制。为了使Buck/Boost双向调动器可以正常事情，需要担保直流侧电容Cdc的最低电压高于输入端电压Vo
