电源电路中电解47UF 100V电容的选型和应用

　　摘要：各人都知道，电解电容是许多电子设备寿命的短板，电源电路里离不开利用各类电容举办滤波、储能、旁路等，相识电解电容的失效模式，按照应用场所选择参数符合的电解电容， 10UF 25V，是保障电源不变靠得住必不行少的技术之一。

　　一、 钽电容的应用选型

　　1、钽电容的优越特性，大概让你爱不离手

　　钽电容的事情温度范畴宽、温度特性不变，比容量大，具有奇特的自愈特性，能满意恒久事情的不变性。

　　2、 钽电容的固有致命弱点，让你恨铁不成钢

　　普通钽电容的要害身分是Ta2O5，该介质受热后应力会不不变，靠得住利用的电压低，抗浪涌电压和浪涌电流本领都较差，且失效的模式是短路，容易引起高温、火警等其它伤害。

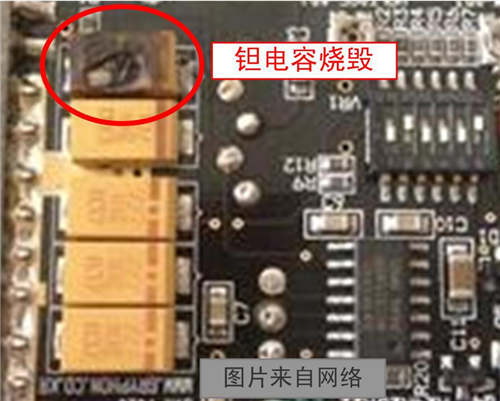

　　图1 钽电容的失效示意图

　　3、 靠得住应用钽电容的要害

　　(1) 对付上述先容的钽二氧化锰电容，举办电压降额，如图1所示，钽二氧化锰电容的事情电压随温度升高而低落，温度高于85℃时推荐利用电压为额定电压的33%，失效风险可大大低落。

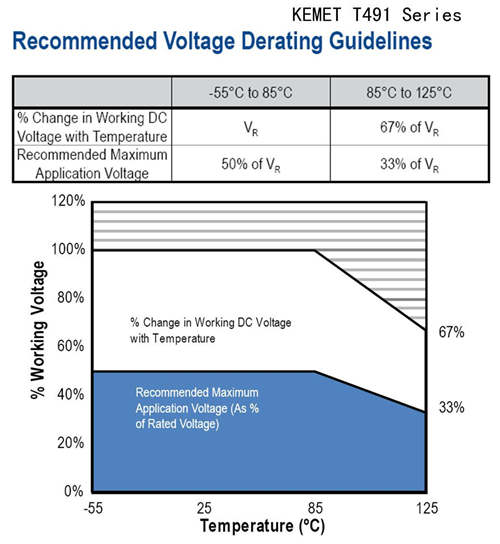

　　图2 钽电容温度电压降额曲线

　　(1) 节制钽电容温度，减小纹波电流和远离热源。

　　(2) 只管不要将钽电容放在电源输入侧滤波，在接通电源瞬间，大攻击电流易导致钽电容失效。

　　(3) 改用钽聚合物电容：上述先容的是价值较低的钽二氧化锰电容，它具有较多致命弱点，乃至在某些场所被禁用。而钽聚合物电容除了保存钽二氧化锰电容的诸多利益外，其失效风险大大低落。图3示出了钽聚合物电容的推荐利用电压，较钽二氧化锰电容其电压遭受本领明明晋升。

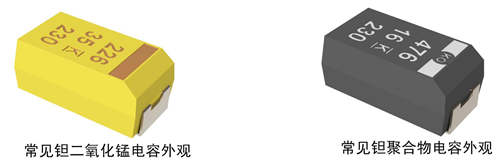

　　图3 钽二氧化锰和钽聚合物电容外观

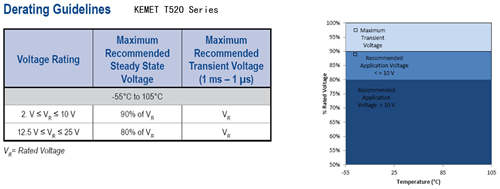

　　图4 典范钽聚合物电容的温度电压降额特性

　　二、 通例铝电解电容的应用选型

　　1、 铝电解电容的优缺点：

　　利益：具有易得到大容量高耐压、价值低廉等显著利益，常用在电源的输入输出滤波电路。

　　缺点：怕高温。因为铝电解电容的电解质为液态，芯子发烧或情况温度较高将导致电解液挥发， 22UF 63V，恒久高温导致电解液凋谢失效。

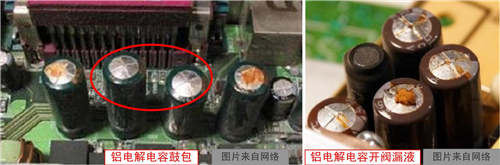

　　图1 铝电解电容失效示意图

　　2、 电源电路中铝电解的应用留意事项

　　(1) 防备卤素腐化

　　铝电解电容对氯元素、溴元素等很是敏感，假如利用含卤素的助焊剂、清洗剂、牢靠剂、熏蒸剂，卤化物大概透过封口胶塞侵入电容器内部，极易引起电容阳极腐化，在上电后加快电容失效。因此必需严格管控出产工艺进程中利用的相关敏感制剂的卤素身分。

　　(2)存储情况的节制和按期激活

　　需节制电解电容的存放情况和时间，按期举办上电赋能。

　　铝电解经长时间在高温情况下存放饭后，电容阳极氧化膜和电解液会产生化学回响，造成耐压下降、泄电流增大。当溘然上电，电容电压靠近额定电压后，大概引起过压失效或泄电流过大导致过热失效。

　　对应单体电容出格是高压类电容，恒久存放后需激活处理惩罚，发起串接1kΩ掩护电阻，逐渐加压到额定电压，维持1小时阁下，使得电容阳极氧化膜得以修复，泄电流回到正常程度。

　　(3)公道机关PCB上的器件，使铝电解电容远离热源

　　(4)按照产物特性，选取固态电容。

　　如：在低压大电流输出的应用场所，利用铝固态电容。铝固态电容具有极低的ESR和高纹波电流遭受本领，很是合用于低压大电流的整流滤波场所。

　　图2 常见电解电容外观与固态电容应用
