无电解电容的330UF 10VLED驱动方案

LED灯珠作为一个半导体器件，其寿命长达50,000小时以上。而led照明驱动方案中普遍用到电解电容（ELectrolyticCapacitor），其寿命则仅为5,000~10,000小时，固然一些知名品牌的电容可以得到更长的寿命时间，如国巨电容。这样电解电容的短寿命与LED灯珠的长命命之间有一个庞大的差距，减弱了LED的优势。

　　因而无电解电容LED驱动办理方案就有很大的吸引力。图1为基于MT7920的无电解电容LED驱动办理方案。

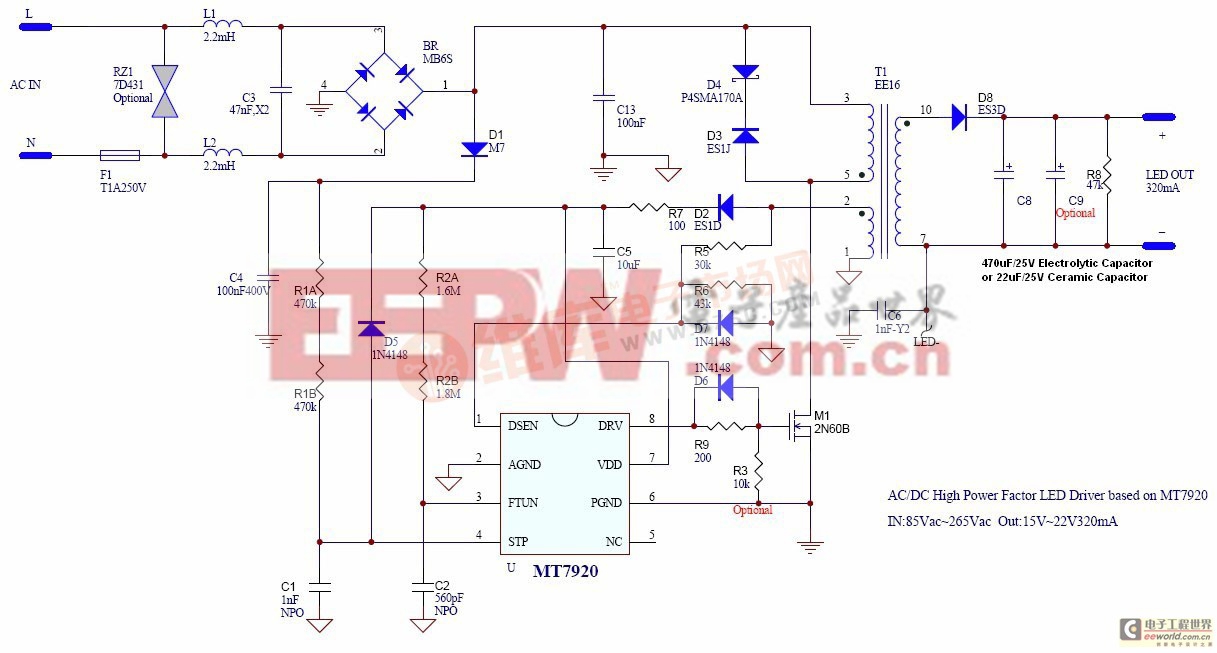

图1 基于MT7920的断绝LED驱动方案

　　该方案中，在全桥堆之后，用容值较小的CBB高压陶瓷电容或薄膜电容代替了高压电解电容，去掉了电解电容，同时也提高了功率因子（PFC）。而输出电容C8和C9可以用陶瓷电容替代电解电容。从而实现了完全无电解电容。

　　当输出电容C8、C9回收470uF电解电容，驱动6颗LED时，丈量功效如下：

　　输入电压Vin=220VAC，输入功率Pin=7.54W

　　输出电压Vo=19.33V（万用表读数）

　　输出电流Io=327mA（万用表读数）

　　输出功率Po=Vo*Io=6.32W

　　效率η=6.32/7.54=83.8%

　　回收电解电容时的输出电压，电流的波形如图2所示。从波形图上可以看出，输出电压、电流均存在必然的纹波。这在单级PFC恒流驱动方案中不行制止的，加大输出电容C8、C9， ST电容，可以进一步减小输出纹波。同时我们留意到示波器上电流、电压的平均值与万用表的读数基内情同。也等于万用表所丈量到的直流电压、电流值为平均值。

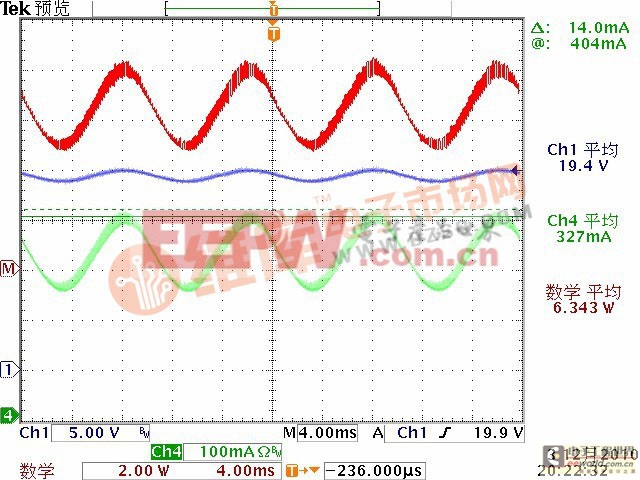

图2 输出回收电解电容（470uFX2）时的电流、电压波形

（Ch1=蓝色：输出电压；Ch4=绿色：输出电流；数学运算=赤色：Ch1*Ch4）

　　进一步，在示波器上，用输出电压与输出电流相乘所得的瞬时功率曲线的平均值6.34W也根基与用平均电压与平均电流相乘所计较的功率沟通。

　　当输出电容C8、C9回收22uF陶瓷电容，驱动6颗LED时，丈量功效如下：

　　输入电压Vin=220VAC，输入功率Pin=8.10W

　　输出电压Vo=19.07V（万用表读数）

　　输出电流Io=334mA（万用表读数）

　　输出功率Po=Vo*Io=6.37W

　　效率η=6.37/8.10=78.6%

　回收陶瓷电容时输出电压、电流的波形如图3所示。

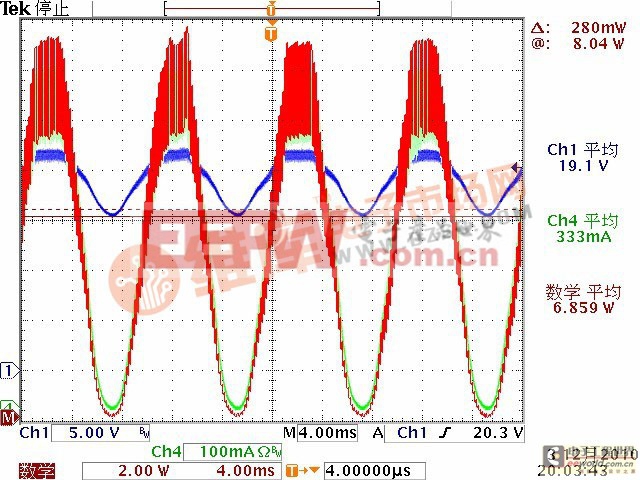

图3 输出回收陶瓷电容（22uFX2）时的电流、电压波形

（Ch1=蓝色：输出电压；Ch4=绿色：输出电流；数学运算=赤色：Ch1*Ch4）

　　与用电解电容时对比， 6.8uf 400v，输入功率增加了约0.56W（8.10W–7.54W），而输出功率按万用表读数计较根基稳定（6.37Wvs.6.32W），从而导致效率低落了5%。环境真的如此吗？0.5W的功率跑那边去了？

　　在图3中，用输出电压与输出电流相乘所得的瞬时功率曲线的平均值为6.86W，而不是用平均电压与平均电流计较获得的6.37W，二者相差0.49W，正好补上了输入端增加的0.56W。新的效率应该是η=6.37/8.10=84.7%。因此效率是没有下降的。

　　为什么在无电解电容（回收陶瓷电容）方案中，输出功率的计较会有如此的差异？原因在于陶瓷电容的容值较小，导致输出电流的纹波庞大，电流的最低值甚至已经触底为零值了。

　　此时，输出电流的纹波已经大于其直流平均值了，也等于输出电流已经是一个交换电流了。

　　再回收平均电流来计较输出功率就不符合了。正确的输出功率计较要领是：

Po=Vo_rms*Io_rms*PF

　　式中Vo_rms和Io_rms别离为输出电压和电流的均方根值，PF为功率因子。图4是输出为陶瓷电容时，输出电压及电流的波形及均方根值。与图3较量，我们可以发明，对付交换电流来说，平均值与均方根值不再相等了。

　　可是功率因子PF不太容易丈量，用上述的公式在操纵上有必然的难度，我们用瞬时功率（瞬时电压乘以瞬时电流）的平均值来计较输出功率就较量容易了，这个操纵可以在示波器上很容易实现。

　　在用电解电容的方案中，由于电解电容的容值较量大，输出电流的直流值远大于纹波值，其平均值与均方根值基内情等，用平均电流来计较输出功率就不会引入太大的误差。

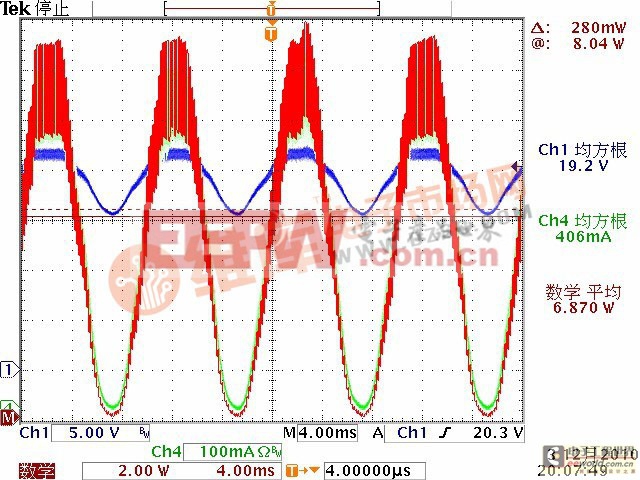

图4 输出回收陶瓷电容（22uFX2）时的电流、电压波形

（Ch1=蓝色：输出电压；Ch4=绿色：输出电流；数学运算=赤色：Ch1*Ch4）
